在CAD繪圓時，常是已半徑為主創建圓，遇到直徑為主的圓時，還要換算成半徑來創建圓，這樣很麻煩。為了解決這個問題。下面教大家以直徑來創建圓的方法，所以下面特章寫了2018CAD怎么用圓心和直徑創建圓的方法與步驟分享給大家。

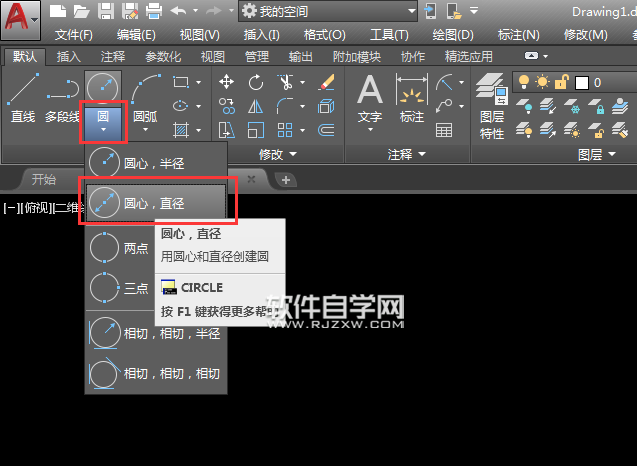

第1步、打開AutoCAD2018軟件，點擊文件的新建。點擊圓工具的小三角進入，點擊圓心、直徑選項。

第2步、然后就要求指定繪圓的圓心點。在空白區隨便點一點。或是輸入X,Y的坐標都可以。

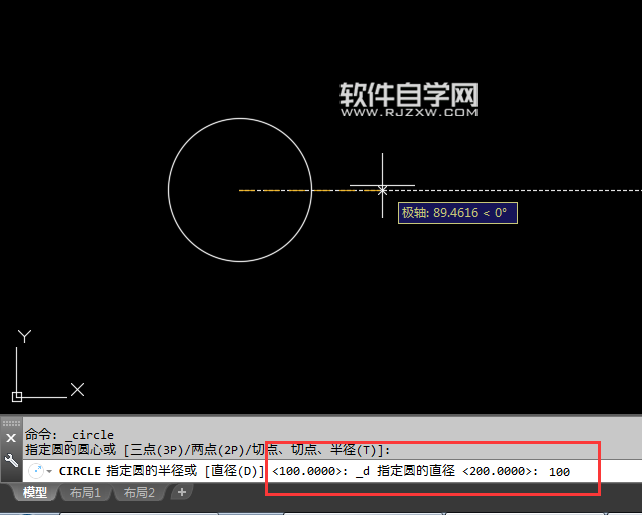

第3步、然后就可以輸入圓的直徑了。在這里輸入的是100，代表繪出來的圓直徑是100而以。

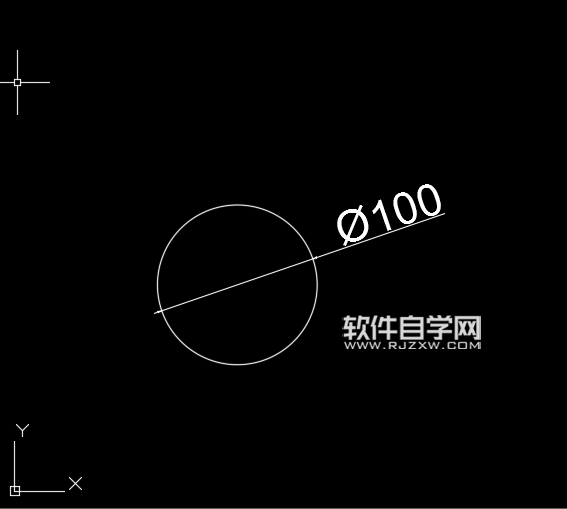

第4步、繪制后標注一下就可以得到直徑為100的圓了。是不是很簡單，不要換算成半徑了。

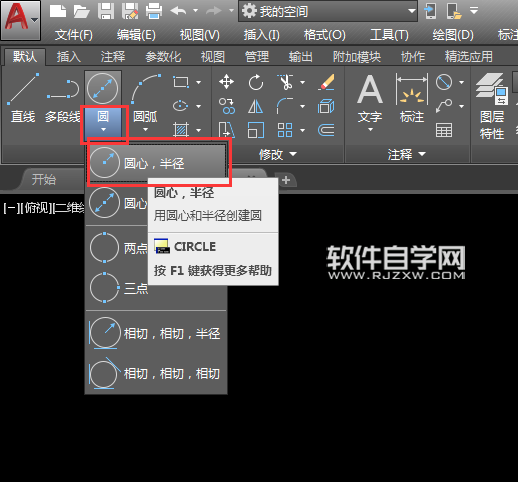

第5步、另一種方法，就是用圓心與半徑創建圓的方法。或是輸入CIRCLE圓命令后空格。

第6步、同樣的方法，點擊指定的繪圓的圓心點出來。

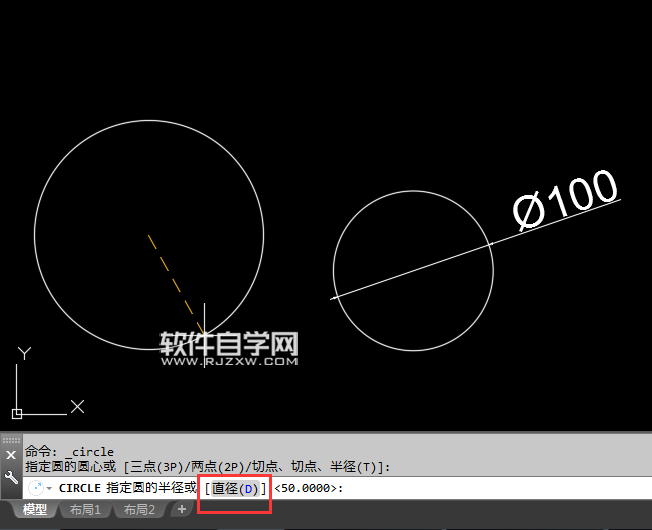

第7步、這時要注意了，輸入?yún)?shù)就是半徑哦，在這里我們?cè)邳c(diǎn)擊直徑D或是輸入D空格。

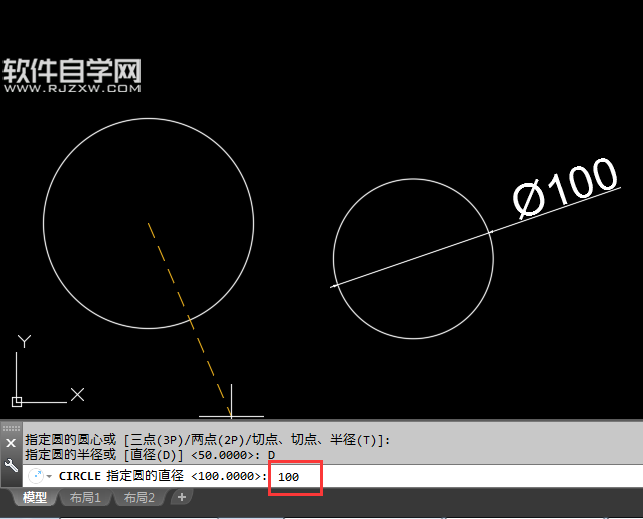

第8步、轉入以直徑繪制的模式，再輸入100的話，那就是以直徑繪圓哦。

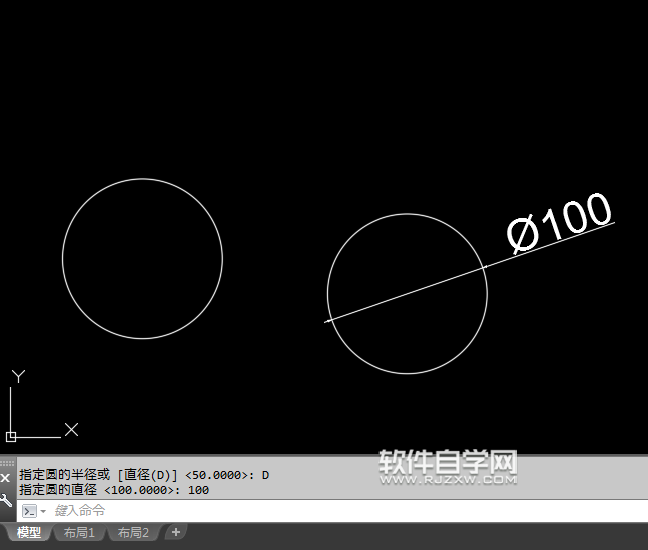

第9步、也可以繪制出來一樣大的直徑100的圓。

以上是2018CAD怎么用圓心和直徑創建圓的二種方法，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入門教程。

以上就是2018CAD怎么用圓心和直徑創建圓，希望大家喜歡，請繼續關注好吧啦網。
