在CAD中怎么在三角形上繪制圓弧呢，其實方法很簡單。只要了解關建點在那里就好辦了。下面給大家介紹2018CAD怎么三點畫弧線的方法與步驟，希望能幫助到大家。

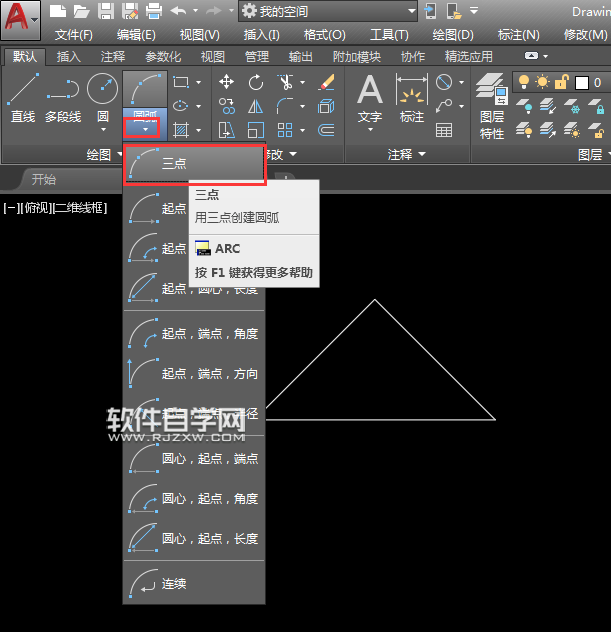

第1步、 打開AUTOCAD2018軟件，怎么在三角形上面繪制一個圓弧出來呢，點擊圓弧下面的小三角形，點擊三點選項。

第2步、 指定圓弧的起點，捕捉三角形的左下角的角點。效果如下：

第3步、 然后進行第二點，也就指定圓弧的第二個點的位置；也點三角形的頂點。捕捉點擊一下頂點就好了。

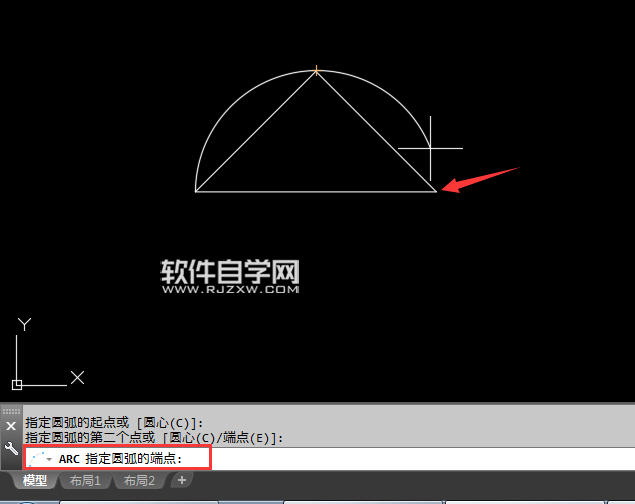

第4步、 然后倒了圓弧的第三點了，也就是指定圓弧的端點了；然后捕捉右下角的點出來。

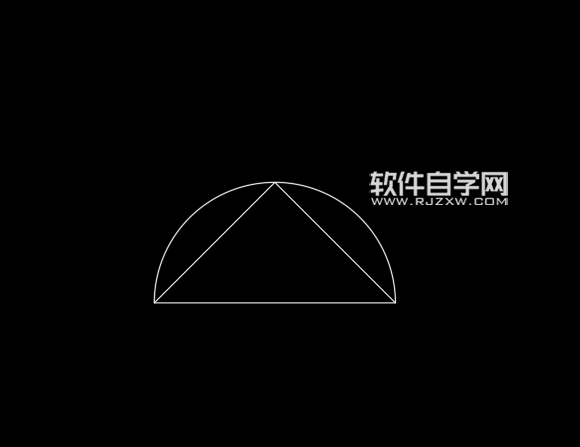

第5步、 這樣三點圓弧就繪好了。大家可以試一下哦。

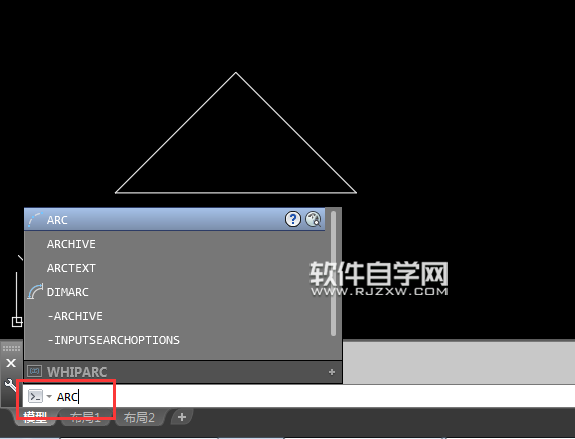

第6步、 如果用命令有怎么操作呢，在命令欄里面輸入ARC圓弧命令后，空格。

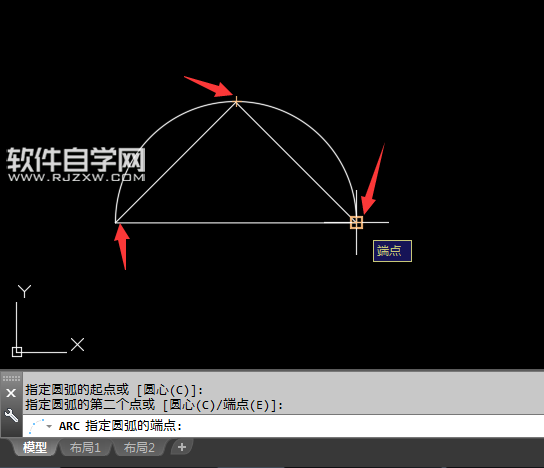

第7步、然后從左下--頂上--右下的位置捕捉關建點就好了。效果如下：

以上就是介紹2018CAD怎么三點畫弧線的方法，可以用工具圖標也可以用命令，喜歡的朋友可以一起來關注好吧啦網學習更多的CAD初學入門教程。
