solidworks新手抓住關建點線就能輕松繪草圖

瀏覽:219日期:2023-12-04 13:04:21
下面給大家介紹的是solidworks新手抓住關建點線就能輕松繪草圖的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

新手練習草圖。

solidworks新手抓住關建點線就能輕松繪草圖

1、打開solidworks軟件,點擊新建圖標,彈出新建面板,然后點擊零件,再點擊確定進入。

solidworks新手抓住關建點線就能輕松繪草圖

2、進入后,點擊草圖--點擊草圖繪制。選擇前視基準面,效果如下:

solidworks新手抓住關建點線就能輕松繪草圖

3、點擊直線工具,勾選作為構造線。

solidworks新手抓住關建點線就能輕松繪草圖

4、繪制二個直線作為構造線出來,再用智能尺寸進行標注一下。效果如下:

solidworks新手抓住關建點線就能輕松繪草圖

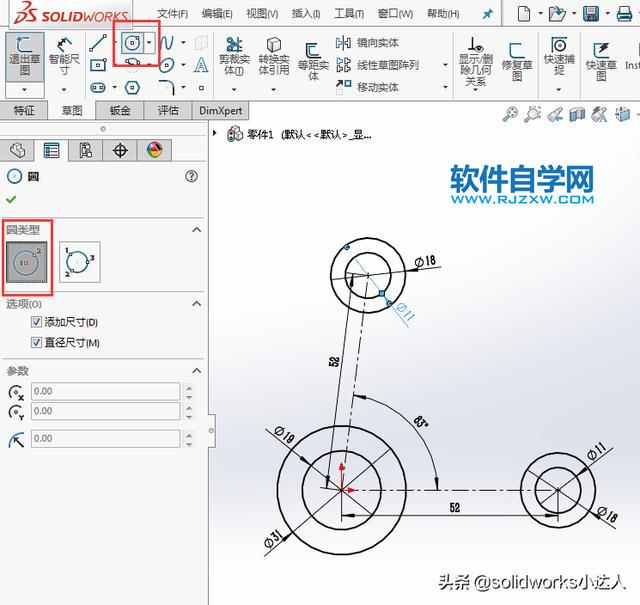

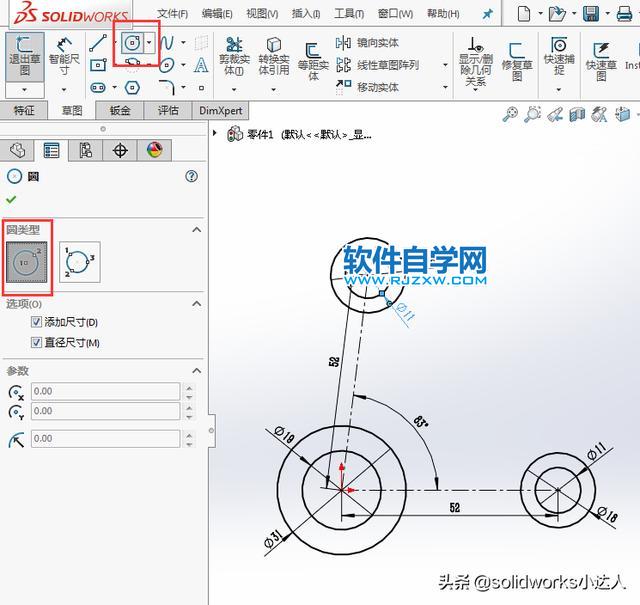

5、然后再使用圓形工具,在構造線的端點上,繪制分別為11、18、31、19的直徑圓出來,效果如下:

solidworks新手抓住關建點線就能輕松繪草圖

6、繪制好后,使用等距實體工具,把構造線進行雙向偏移,距離為2.5mm,效果如下:

solidworks新手抓住關建點線就能輕松繪草圖

7、然后再使用剪裁實體工具,把圓里面的直線給剪切掉,效果如下:

solidworks新手抓住關建點線就能輕松繪草圖

9、然后再使用直線工具,繪制相切直線出來,效果如下:

solidworks新手抓住關建點線就能輕松繪草圖

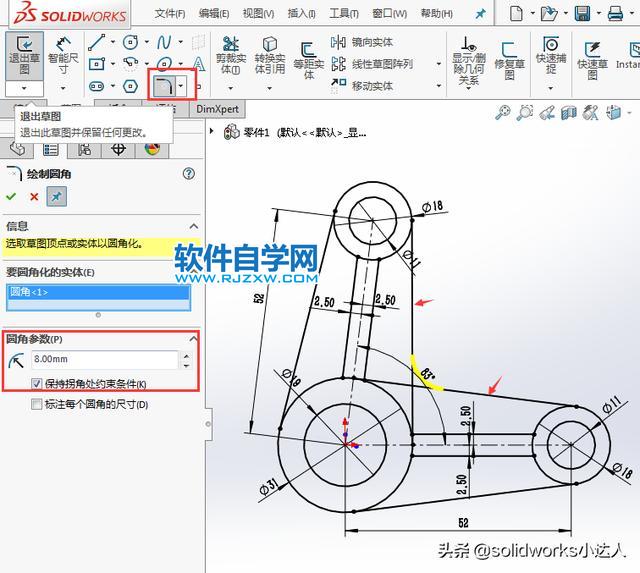

10、最后一步,使用草圖圓角工具,設置R8的圓角,選擇要倒圓角的邊。效果如下:

solidworks新手抓住關建點線就能輕松繪草圖

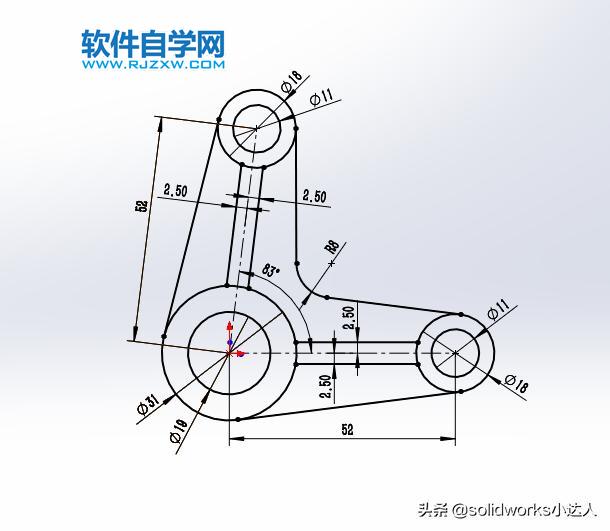

11、這樣草圖就繪制出來了。

solidworks新手抓住關建點線就能輕松繪草圖

以上就是solidworks新手抓住關建點線就能輕松繪草圖,希望大家喜歡,請繼續關注好吧啦網。
