下面給大家介紹的是solidworks怎么把圓柱從中間挖空的方法，具體操作步驟如下：

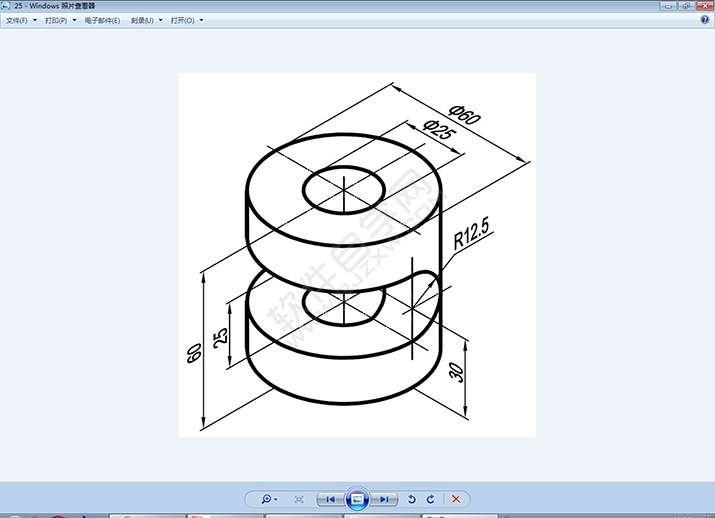

實例效果圖紙尺寸，效果如圖：

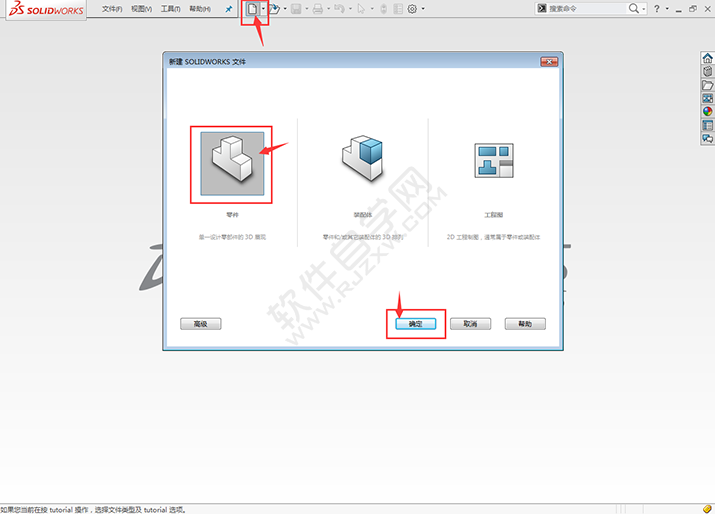

第1步、打開solidworks軟件，點擊新建圖標，點擊零件圖標，點擊確定。

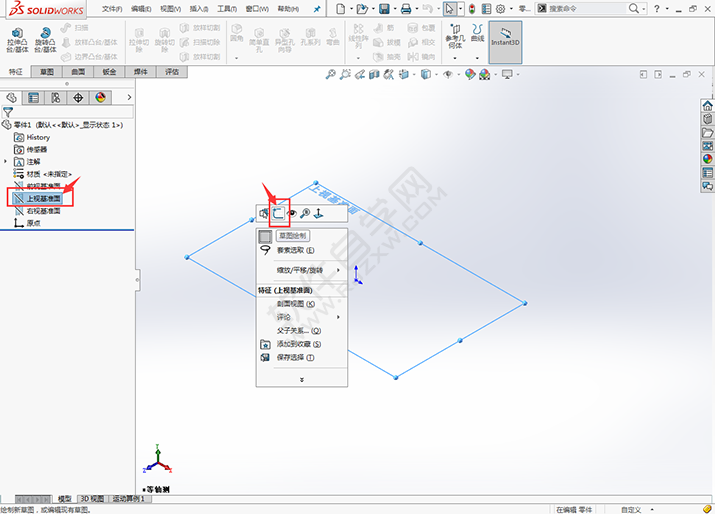

第2步、點擊上視基準面，右擊上視基準面，點擊草圖繪制。

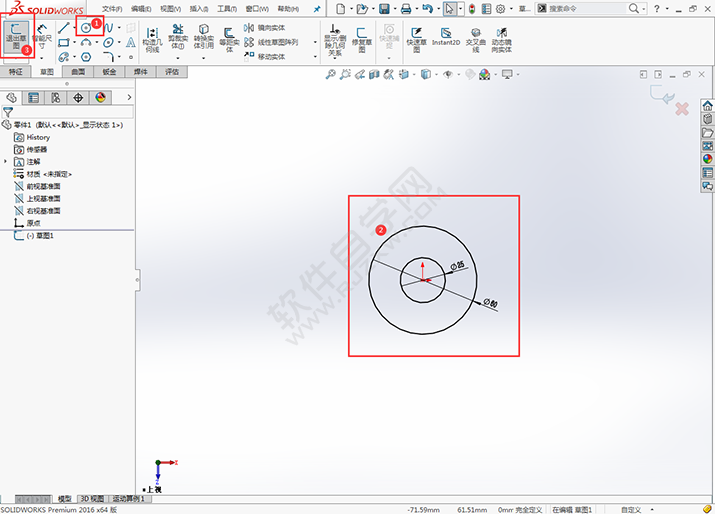

第3步、使用圓工具，繪制兩個同心圓，分別為直徑60mm與直徑25mm,

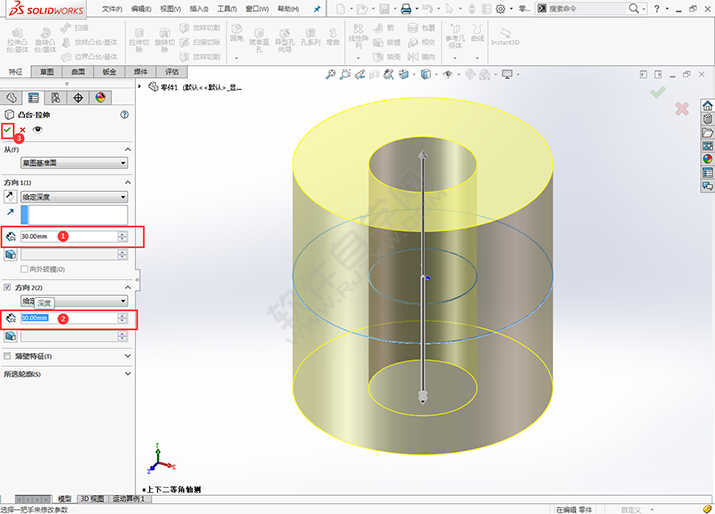

第4步、點擊特征里面的拉伸凸臺/基體。設置方向1為30mm，方向2也為30mm，點擊確定。

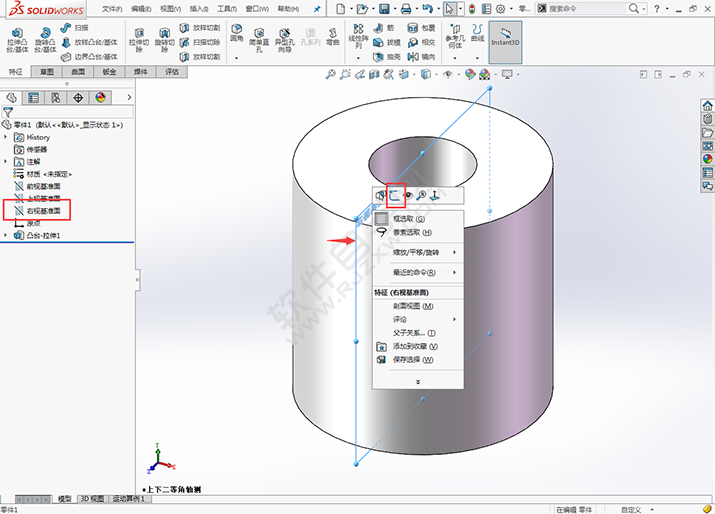

第5步、點擊右視基準面，右擊選擇草圖繪制。效果如下：

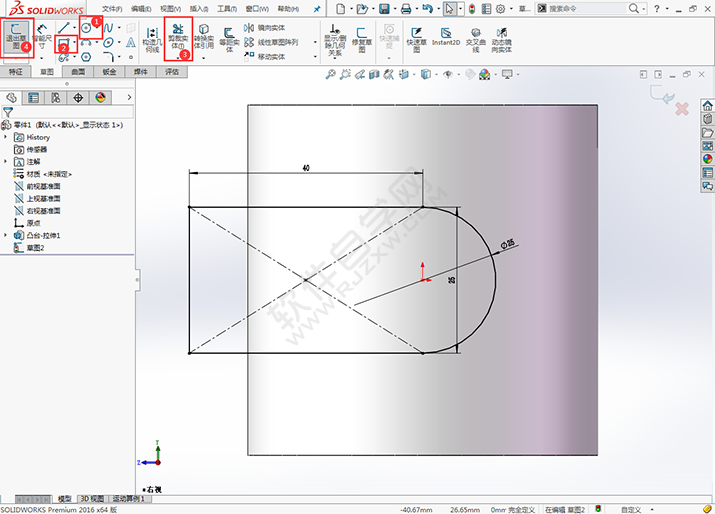

第6步、在右視基準面，使用圓與矩形工具，繪制下面的草圖出來，點擊退出草圖。

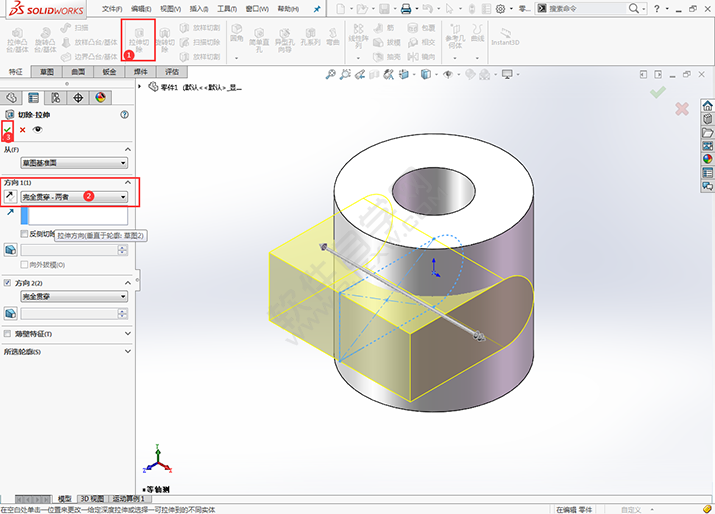

第7步、點擊草圖，點擊特征的拉伸切除工具。設置方向?yàn)橥耆灤?兩側，點擊確定。

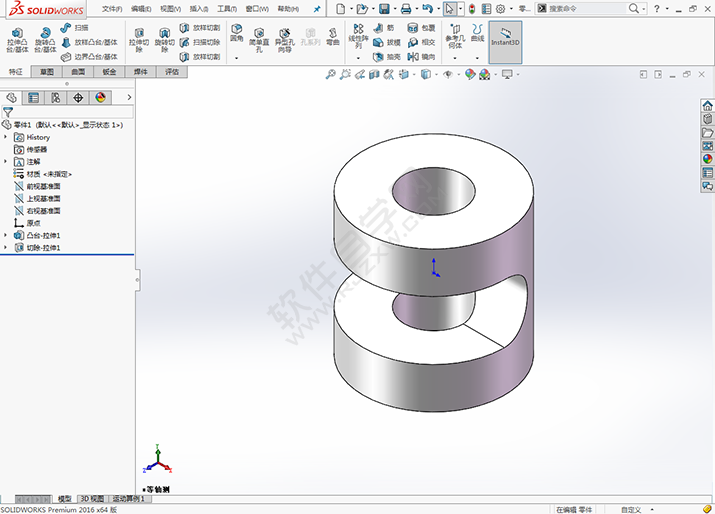

第8步、就把中間的部分切除掉了，零件的繪制是不是很簡單。

以上就是solidworks怎么把圓柱從中間挖空，希望大家喜歡，請繼續關注好吧啦網。
