下面給大家介紹的是solidworks折彎教程的方法，具體步驟操作如下：

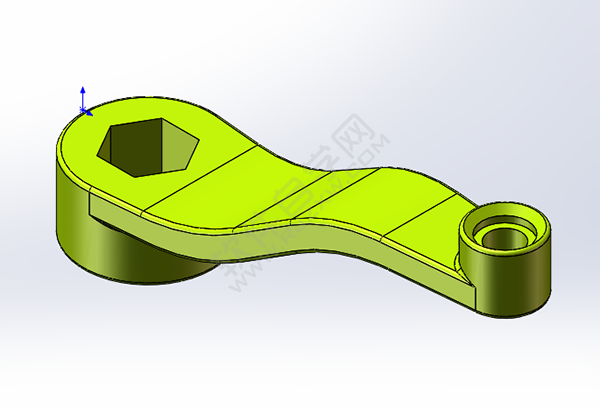

看看零件效果圖：

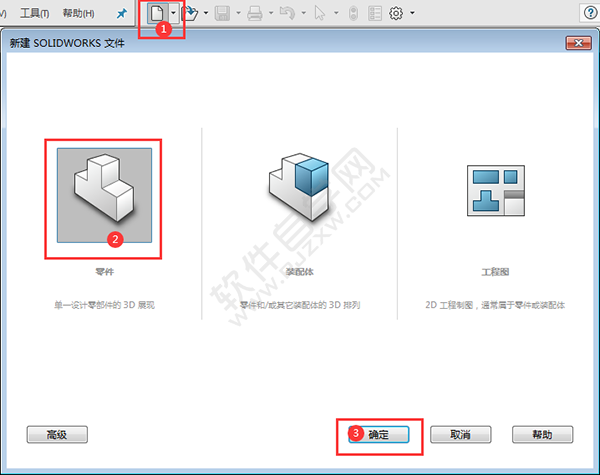

1、點擊新建圖標，選擇零件，點擊確定。

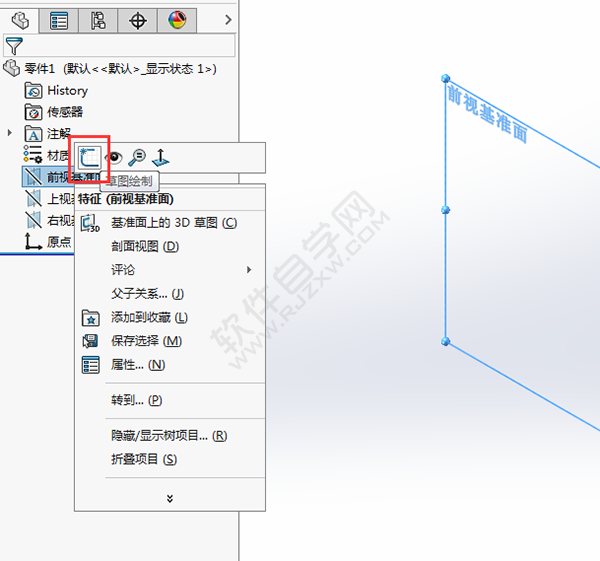

2、右擊前視基準面，點擊草圖繪制。效果如下：

3、在前視基準面上，繪制下面的草圖出來。點擊退出草圖。

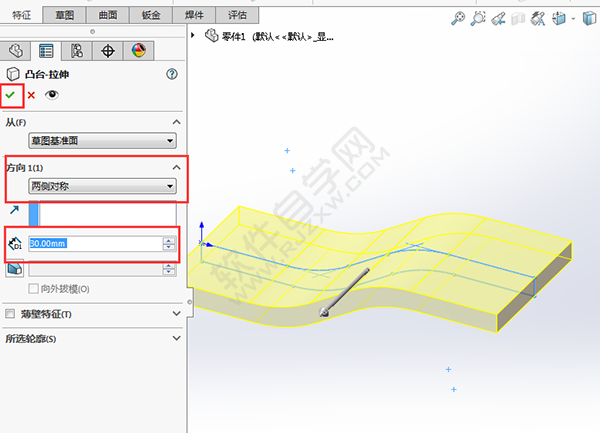

4、設置拉伸凸臺，方向?yàn)閮蓚?cè)對稱，設置參數為30mm。點擊確定。

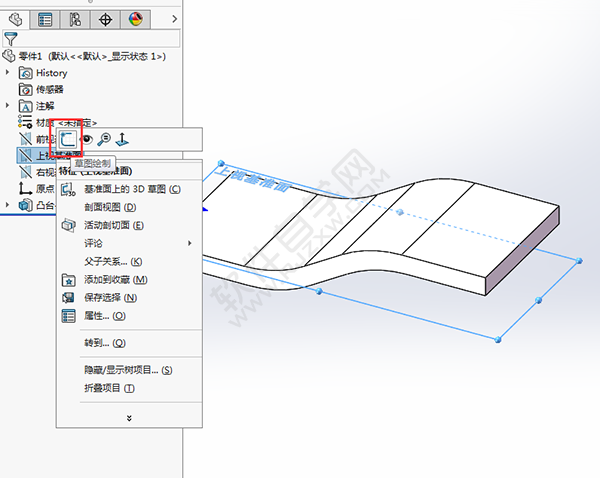

5、右擊上視基準面，點擊草圖繪制。

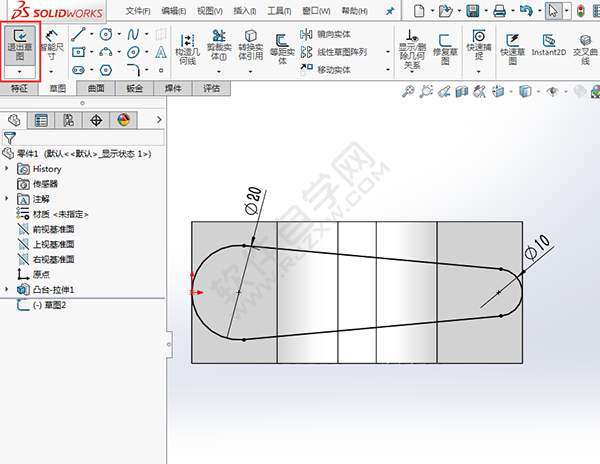

6、繪制下面的草圖出來，然后退出草圖。效果如下：

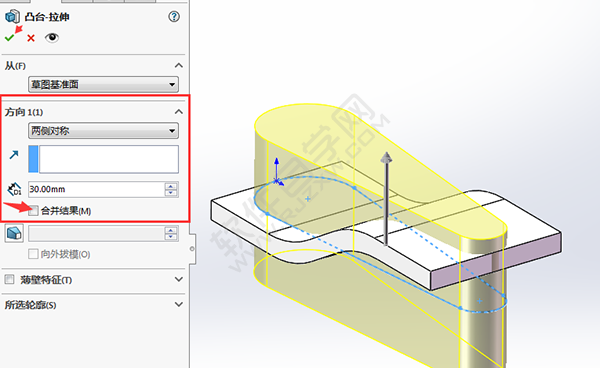

7、設置拉伸凸臺，方向?yàn)閮蓚?cè)對稱，設置參數30mm。注意不要合并結果。

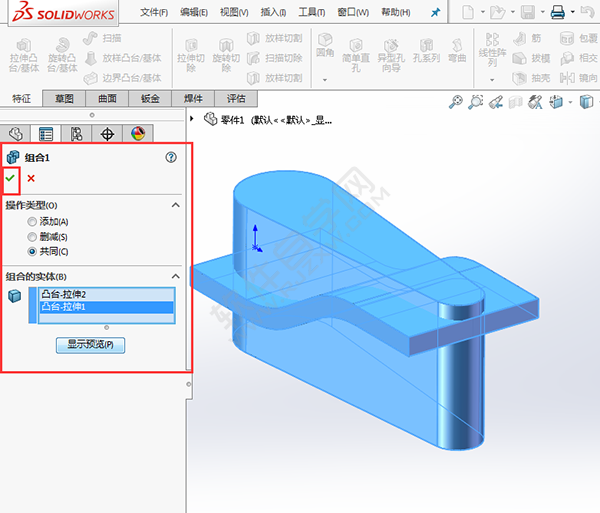

8、點擊插入菜單，特征里面的組合。操作類型選擇共同，組合的實體選兩個零件。

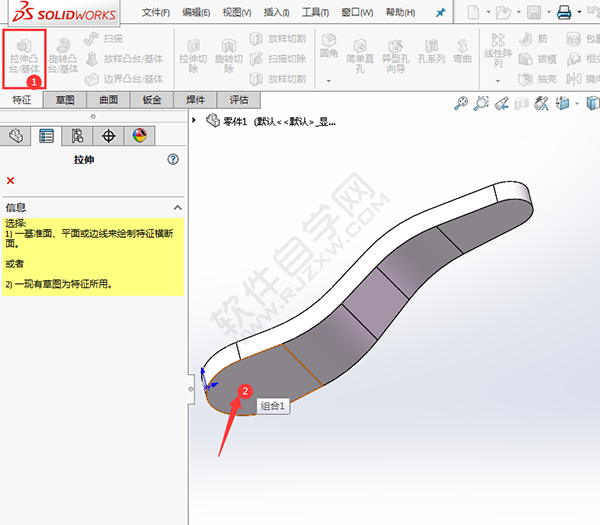

9、選擇拉伸凸臺，選擇組合零件的面，效果如下：

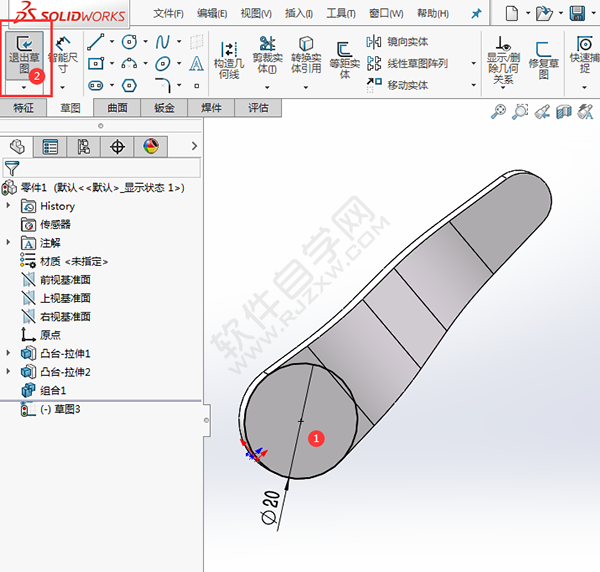

10、繪制一個20mm直徑的圓。

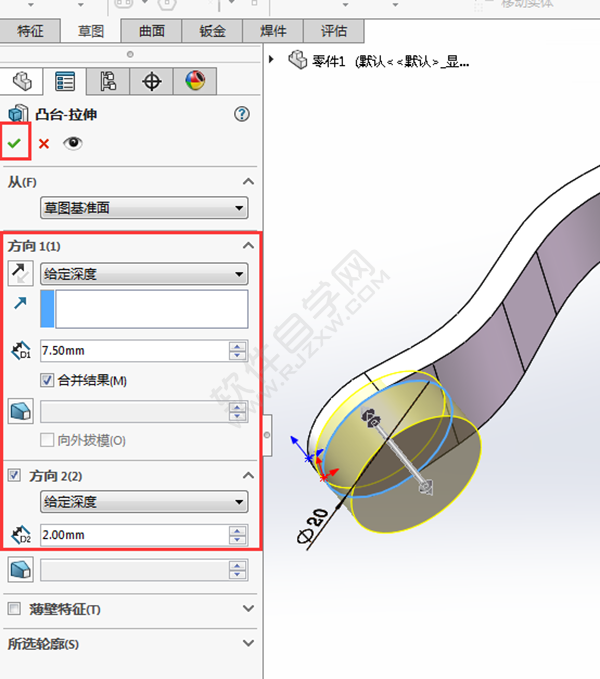

11、設置拉伸凸臺，方向1為7.5mm，方向2為2mm，點擊確定。

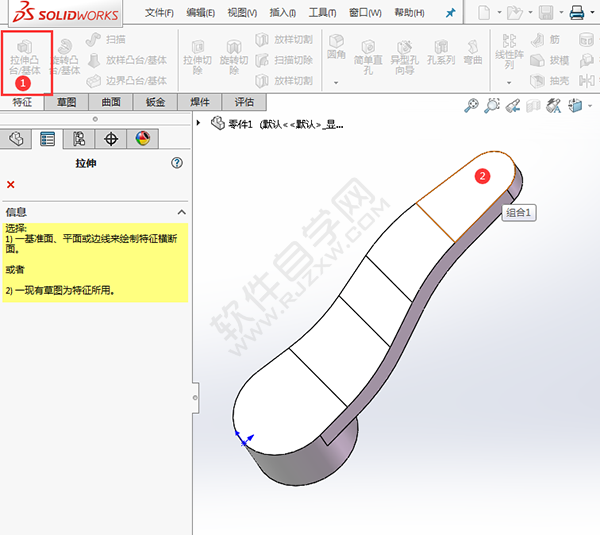

12、選擇拉伸凸臺，選擇組合零件的面，效果如下：

13、繪制一個10mm直徑的圓。

14、設置拉伸凸臺，方向1為5mm，方向2為2mm，點擊確定。

15、點擊圓角特征工具，選擇倒圓角的邊，設置圓角為0.5mm。點擊確定。

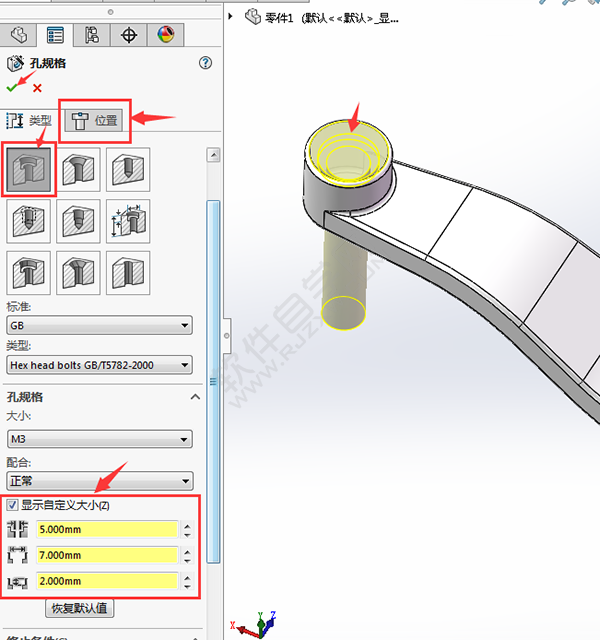

16、點擊插入孔，設置自定義大小，設置圓心點為位置，點擊確定。

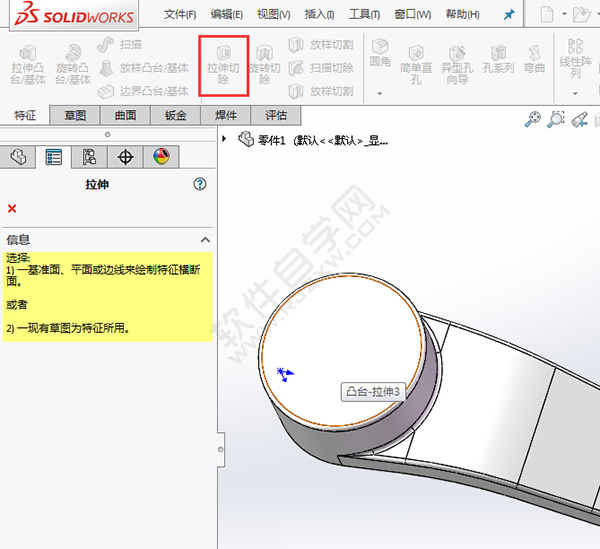

17、點擊位抻切除，選擇實體面，效果如下：

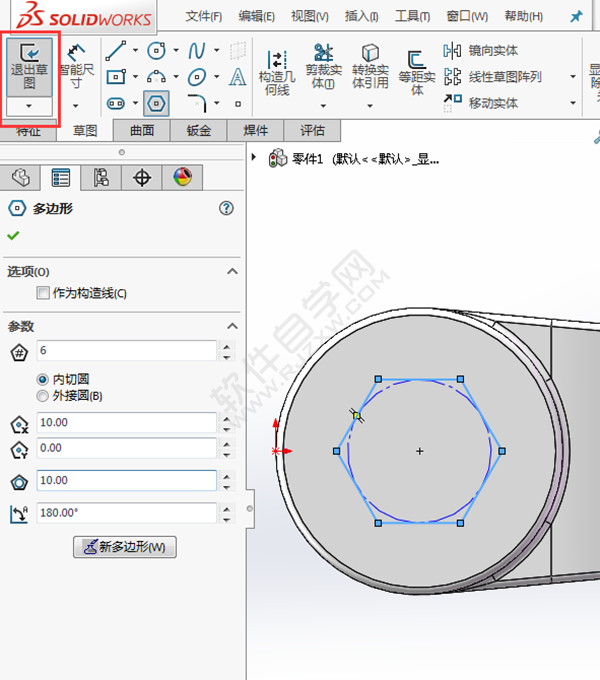

18、繪制一個六邊形出來，點擊退出草圖。

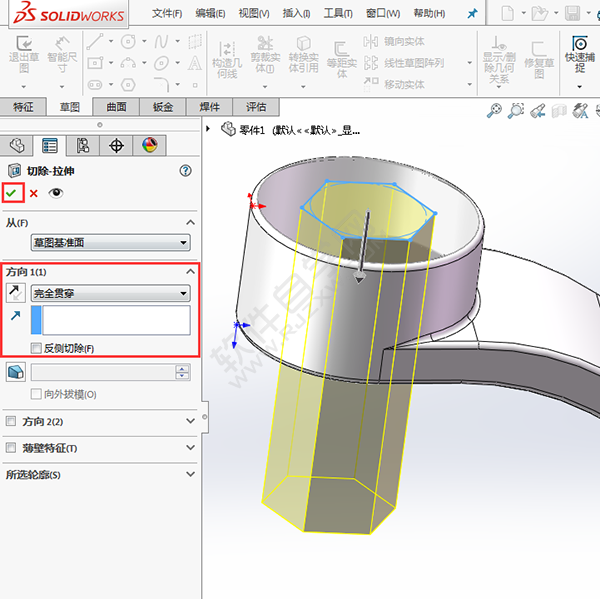

19、設置切除拉伸設置，方向設置完全貫穿。效果如下：

20、通過以上的方法，就創建好了零件。

以上就是solidworks折彎教程，希望大家喜歡，請繼續關注好吧啦網。
