首先先讓我們明確一下為什么要繪制上下文數據流圖？

如何在Visio2010繪制上下文數據流圖,對于程序員來說，我們要知道：整個系統中，哪一些是要我們編程解決的，哪一些不用。上下文數據流圖，就是用來建立初始的項目范圍的。如何在Visio2010繪制上下文數據流圖請看下文.

上下文數據流圖的幾個符號：

外部代理：是與系統交互的外部的人員、組織部門、其他系統或者其他組織，也稱為外部實體。簡單的說，就是跟我們這個系統打交道的東西。可以是人，可以是系統。一般用矩形表示。

系統：就是你現在想要做的系統。

數據存儲：其實就是用來存儲信息的。可視為數據庫，文件等存儲介質都屬于這類。

步驟：

1、區分內部和外部

2、系統需要響應什么業務事務

3、系統必須產生什么響應

4、確定外部存儲

說明：

下面我將以一個團購系統為例，講解如何構建一個上下文數據流圖。

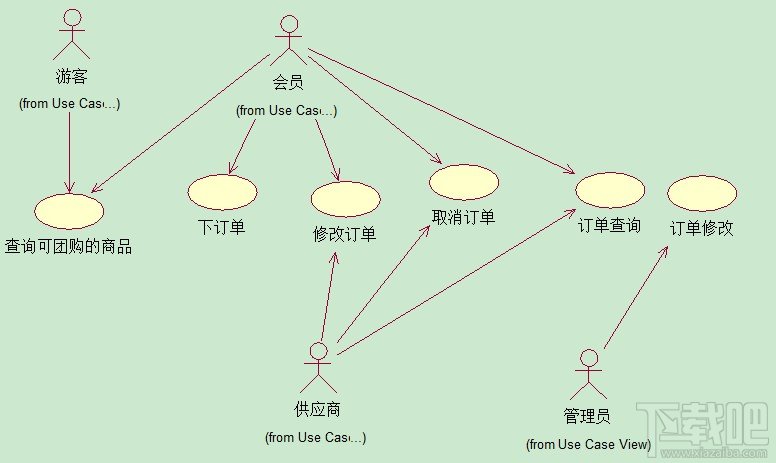

團購系統購物子系統用例圖

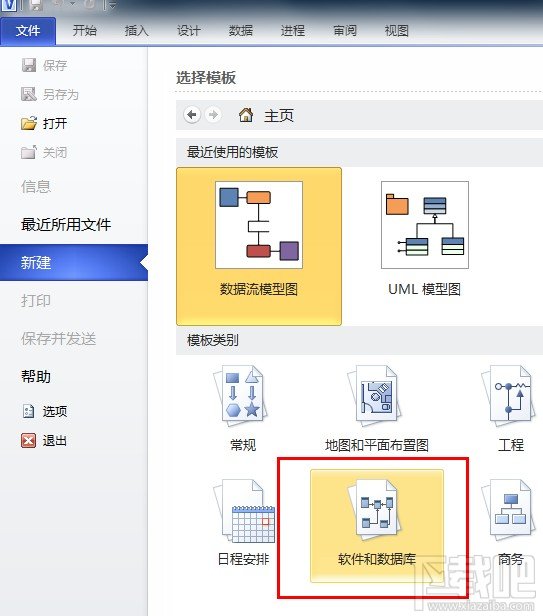

用Visio2010創建上下文數據流圖模版1、選擇模版

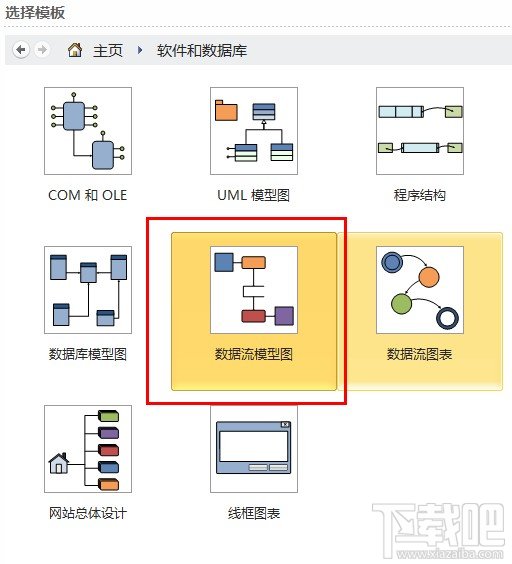

2、選擇數據流圖

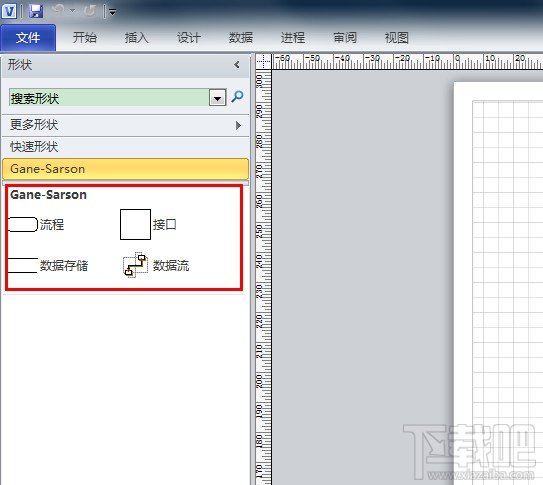

3、看到工具欄

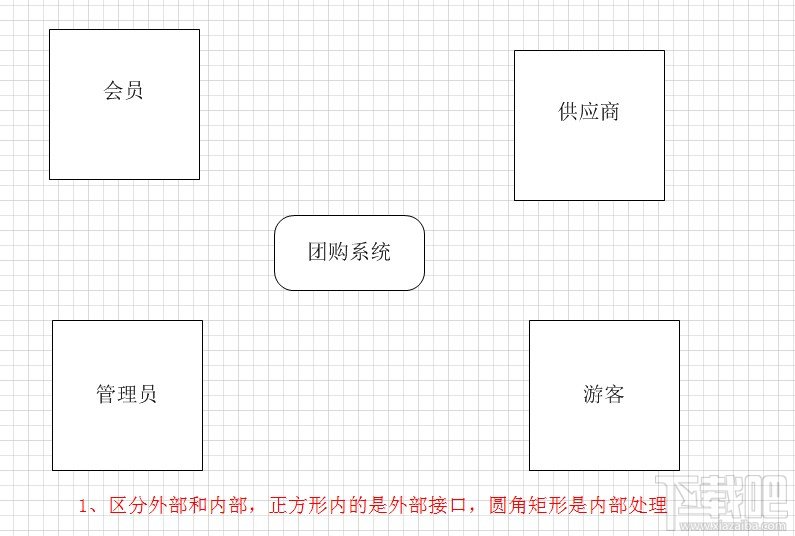

構建上下文數據流圖1、區分內部和外部

讓我們從用例中識別出可能的外部代理。可以看出外部代理分別是供應商，會員，管理員，游客。內部：購物子系統

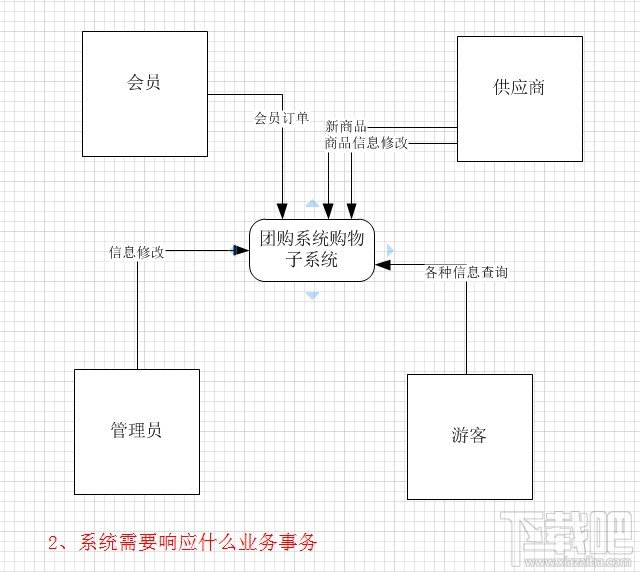

2、系統需要響應什么業務事務

構建上下文數據流圖是為了區分系統的邊界。所以，我們將對一些響應過程進行抽象。

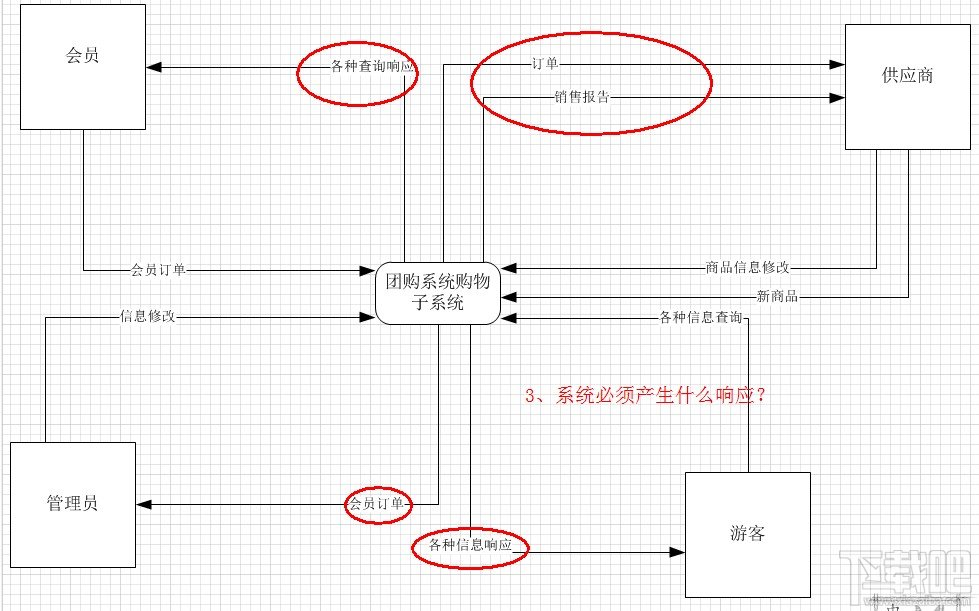

3、系統必須產生什么響應。其中畫紅圈的部分，是系統響應。

4、確定外部存儲

由于購物子系統沒有涉及到外部存儲，所以這一步就跳過了。

至此，上下文數據流圖已經完成。
