一、介紹

Shader是繪圖過程中的著色器，它有五個子類：

BitmapShader： 位圖渲染

LinearGradient： 線性渲染

SweepGradient： 梯度渲染

RadialGradient： 光束渲染

ComposeShader： 組合渲染

渲染模式：Shader.TileMode

Shader.TileMode.CLAMP： 邊緣拉伸模式，它會拉伸邊緣的一個像素來填充其他區域。

Shader.TileMode.MIRROR： 鏡像模式，通過鏡像變化來填充其他區域。需要注意的是，鏡像模式先進行y軸方向的鏡像操作，然后在進行x軸方向上的鏡像操作。

Shader.TileMode.REPEAT：重復模式，通過復制來填充其他區域

下面的圖：X軸是邊緣拉伸模式，Y重復模式

鏡像模式：xy軸均是鏡像模式

二、效果介紹：

1.BitmapShader： 位圖渲染

構造方法：BitmapShader (Bitmap bitmap, Shader.TileMode tileX, Shader.TileMode tileY)

參數：

bitmap：要處理的bitmap對象

tileX：在X軸處理的效果，Shader.TileMode里有三種模式：CLAMP、MIRROR和REPETA

tileY：在Y軸處理的效果，Shader.TileMode里有三種模式：CLAMP、MIRROR和REPETA

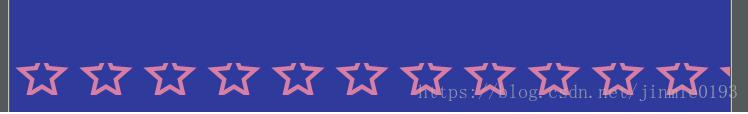

我們給畫筆填充一個五角星，然后繪制一條直線

Shader shader[] = new Shader[8];bitmap = BitmapFactory.decodeResource(getResources(),R.drawable.star);shader[0] = new BitmapShader(bitmap,Shader.TileMode.REPEAT,Shader.TileMode.REPEAT);Paint paint = new Paint();paint.setStyle(Paint.Style.FILL);paint.setStrokeWidth(32);paint.setShader(shader[0]);int lineHeight = 100,lineOffset = 50;canvas.drawLine(0,lineHeight,parentWidth,100,paint);

2.LinearGradient： 線性渲染

LinearGradient是顏色線性漸變的著色器。

構造函數：

LinearGradient (float x0, float y0, float x1, float y1, int color0, int color1, Shader.TileMode tile)

LinearGradient (float x0, float y0, float x1, float y1, int[] colors, float[] positions, Shader.TileMode tile)

參數：

（x0,y0）表示漸變的起點，（x1,y1）表示漸變的終點坐標，這兩點都是相對于屏幕坐標系。

color0,color1分別表示起點的顏色和終點的顏色。

也傳入多個顏色，和每個顏色的起始位置。

colors[]傳入多個顏色值進去

positions[] 位置數組

而且當positions參數傳入null時，代表顏色是均勻的填充整個漸變區域的，顯得比較柔和。

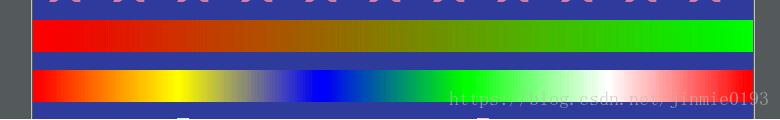

通過兩個構造函數分別畫兩條線：

lineHeight += lineOffset;shader[1] = new LinearGradient(0,lineHeight,parentWidth,lineHeight,Color.RED,Color.GREEN,Shader.TileMode.REPEAT);paint.setShader(shader[1]);canvas.drawLine(0,lineHeight,parentWidth,lineHeight,paint);lineHeight += lineOffset;shader[2] = new LinearGradient(0,lineHeight,parentWidth,lineHeight,GRADIENT_COLORS,null,Shader.TileMode.REPEAT);paint.setShader(shader[2]);canvas.drawLine(0,lineHeight,parentWidth,lineHeight,paint);

3.SweepGradient： 梯度渲染

SweepGradient是梯度漸變，也稱為掃描式漸變，可以實現雷達掃描效果。

構造函數：

SweepGradient(float cx, float cy, int color0, int color1)

參數：

(cx,cy)表示漸變效果的中心點，也就是雷達掃描的圓點。color0和color1表示漸變的起點色和終點色。

顏色漸變是順時針的，從中心點的x軸正方形開始。

注意:這里構造函數并不需要TileMode,因為梯度漸變的邊界相當于無限大的。

構造函數：

SweepGradient(float cx, float cy,int colors[], float positions[])

參數：

colors[]顏色數組

positions數組，該數組中每一個position對應colors數組中每個顏色在360度中的相對位置，

position取值范圍為[0,1]，0和1都表示3點鐘位置，0.25表示6點鐘位置，0.5表示9點鐘位置，0.75表示12點鐘位置，

通過要個構造函數繪制兩個實心圓，其中第二個圓指定positions

public static final int[] GRADIENT_COLORS = new int[]{ Color.RED,Color.YELLOW,Color.BLUE, Color.GREEN, Color.WHITE, Color.RED };public static final float[] GRADIENT_POSITONS = new float[]{ 0.0f,0.5f,0.55f,0.6f,0.65f,1.0f};

lineHeight += lineOffset +32;shader[3] = new SweepGradient(150,lineHeight,GRADIENT_COLORS,null);paint.setShader(shader[3]);canvas.drawCircle(150,lineHeight,50,paint);shader[4] = new SweepGradient(450,lineHeight,GRADIENT_COLORS,GRADIENT_POSITONS);paint.setShader(shader[4]);canvas.drawCircle(450,lineHeight,50,paint);

4.RadialGradient： 光束渲染

RadialGradient:創建從中心向四周發散的輻射漸變效果，

構造函數：

RadialGradient(float centerX, float centerY, float radius, int centerColor, int edgeColor, Shader.TileMode tileMode)

參數：

centerX 圓心的X坐標

centerY 圓心的Y坐標

radius 圓的半徑

centerColor 中心顏色

edgeColor 邊緣顏色

構造函數：

RadialGradient(float centerX, float centerY, float radius, int[] colors, float[] stops, Shader.TileMode tileMode)

參數：

colors[]傳入多個顏色值進去，這樣就會用colors數組中指定的顏色值一起進行顏色線性插值。

stops數組，該數組中每一個stop對應colors數組中每個顏色在半徑中的相對位置，

stop[]取值范圍為[0,1]，0表示圓心位置，1表示圓周位置。如果stops數組為null，那么Android會自動為colors設置等間距的位置。

private float period = 0; //偏移量變化周期值

lineHeight += lineOffset + 150;shader[5] = new RadialGradient(150,lineHeight,10,Color.GREEN,Color.RED,Shader.TileMode.MIRROR);paint.setShader(shader[5]);canvas.drawCircle(150,lineHeight,100,paint);if ( period < 250 || period >= 650){ period = 250;}else { period += 5F;}shader[6] = new RadialGradient(period,lineHeight,30,GRADIENT_COLORS,null,Shader.TileMode.MIRROR);paint.setShader(shader[6]);canvas.drawCircle(450,lineHeight,100,paint);

這里多指定了一個period，設置為漸變的圓心x軸坐標，這樣就可以實現滾動的小球

同樣也可以設置繪制的圓心跟隨滾動：將圓心Y軸坐標設置為period，實現小球從上往下掉的效果

canvas.drawCircle(450,period,100,paint);

5.ComposeShader： 組合渲染

ComposeShader用來組合不同的Shader,可以將兩個不同的Shader組合在一起

構造函數:

ComposeShader (Shader shaderA, Shader shaderB, Xfermode mode)

ComposeShader (Shader shaderA, Shader shaderB, PorterDuff.Mode mode)

參數：

shaderA shaderB 兩種渲染效果

mode 疊加效果：PorterDuff圖形混合模式介紹

將bitmapShader和RadialGradient模式復合

lineHeight += lineOffset + 350;bitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.head);shader[0] = new BitmapShader(bitmap, Shader.TileMode.REPEAT,Shader.TileMode.REPEAT);shader[6] = new RadialGradient(150,lineHeight,550,Color.BLACK,Color.TRANSPARENT, Shader.TileMode.CLAMP);//混合產生新的Shader.shader[7] = new ComposeShader(shader[0],shader[6],PorterDuff.Mode.DST_IN);paint.setShader(shader[7]);//以新的Shader繪制一個圓。canvas.drawCircle(150,lineHeight,550,paint);

左下角的漸漸模糊的圖片便是組合效果

全部代碼：

//shader 畫筆填充private void my_shader(Canvas canvas){ //Shader.TileMode是指平鋪模式 //Shader.TileMode.CLAMP是邊緣拉伸模式，它會拉伸邊緣的一個像素來填充其他區域。 //Shader.TileMode.MIRROR是鏡像模式，通過鏡像變化來填充其他區域。需要注意的是，鏡像模式先進行y軸方向的鏡像操作，然后在進行x軸方向上的鏡像操作。 //Shader.TileMode.REPEAT是重復模式，通過復制來填充其他區域 //bitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.head); Shader shader[] = new Shader[8]; bitmap = BitmapFactory.decodeResource(getResources(),R.drawable.star); shader[0] = new BitmapShader(bitmap,Shader.TileMode.REPEAT,Shader.TileMode.REPEAT); Paint paint = new Paint(); paint.setStyle(Paint.Style.FILL); paint.setStrokeWidth(32); paint.setShader(shader[0]); int lineHeight = 100,lineOffset = 50; canvas.drawLine(0,lineHeight,parentWidth,100,paint); //canvas.drawCircle(240,240,100,paint); //LinearGradient是顏色線性漸變的著色器。 //LinearGradient (float x0, float y0, float x1, float y1, int color0, int color1, Shader.TileMode tile) //（x0,y0）表示漸變的起點，（x1,y1）表示漸變的終點坐標，這兩點都是相對于屏幕坐標系。color0,color1分別表示起點的顏色和終點的顏色。 //LinearGradient (float x0, float y0, float x1, float y1, int[] colors, float[] positions, Shader.TileMode tile) //多色漸變的構造函數中，我們可以傳入多個顏色，和每個顏色的占比。而且當positions參數傳入null時，代表顏色是均勻的填充整個漸變區域的，顯得比較柔和。 lineHeight += lineOffset; shader[1] = new LinearGradient(0,lineHeight,parentWidth,lineHeight,Color.RED,Color.GREEN,Shader.TileMode.REPEAT); paint.setShader(shader[1]); canvas.drawLine(0,lineHeight,parentWidth,lineHeight,paint); lineHeight += lineOffset; shader[2] = new LinearGradient(0,lineHeight,parentWidth,lineHeight,GRADIENT_COLORS,null,Shader.TileMode.REPEAT); paint.setShader(shader[2]); canvas.drawLine(0,lineHeight,parentWidth,lineHeight,paint); //SweepGradient是梯度漸變，也稱為掃描式漸變，效果有點類似與雷達掃描效果。 //SweepGradient(float cx, float cy, int color0, int color1) // (cx,cy)表示漸變效果的中心點，也就是雷達掃描的圓點。color0和color1表示漸變的起點色和終點色。 // 顏色漸變是順時針的，從中心點的x軸正方形開始。 // 注意:這里構造函數并不需要TileMode,因為梯度漸變的邊界相當于無限大的。 //SweepGradient(float cx, float cy,int colors[], float positions[]) //colors[]顏色數組 //positions數組，該數組中每一個position對應colors數組中每個顏色在360度中的相對位置， // position取值范圍為[0,1]，0和1都表示3點鐘位置，0.25表示6點鐘位置，0.5表示9點鐘位置，0.75表示12點鐘位置， lineHeight += lineOffset +32; shader[3] = new SweepGradient(150,lineHeight,GRADIENT_COLORS,null); paint.setShader(shader[3]); canvas.drawCircle(150,lineHeight,50,paint); shader[4] = new SweepGradient(450,lineHeight,GRADIENT_COLORS,GRADIENT_POSITONS); paint.setShader(shader[4]); canvas.drawCircle(450,lineHeight,50,paint); //RadialGradient:創建從中心向四周發散的輻射漸變效果，其有兩個構造函數： //RadialGradient(float centerX, float centerY, float radius, int centerColor, int edgeColor, Shader.TileMode tileMode) //centerX 圓心的X坐標 //centerY 圓心的Y坐標 //radius 圓的半徑 //centerColor 中心顏色 //edgeColor 邊緣顏色 //RadialGradient(float centerX, float centerY, float radius, int[] colors, float[] stops, Shader.TileMode tileMode) //colors[]傳入多個顏色值進去，這樣就會用colors數組中指定的顏色值一起進行顏色線性插值。 // stops數組，該數組中每一個stop對應colors數組中每個顏色在半徑中的相對位置， // stop[]取值范圍為[0,1]，0表示圓心位置，1表示圓周位置。如果stops數組為null，那么Android會自動為colors設置等間距的位置。 lineHeight += lineOffset + 150; shader[5] = new RadialGradient(150,lineHeight,10,Color.GREEN,Color.RED,Shader.TileMode.MIRROR); paint.setShader(shader[5]); canvas.drawCircle(150,lineHeight,100,paint); if ( period < 250 || period >= 650){ period = 250; }else { period += 5F; } shader[6] = new RadialGradient(period,lineHeight,30,GRADIENT_COLORS,null,Shader.TileMode.MIRROR); paint.setShader(shader[6]); canvas.drawCircle(450,period,100,paint); //ComposeShader用來組合不同的Shader,可以將兩個不同的Shader組合在一起，它有兩個構造函數: //ComposeShader (Shader shaderA, Shader shaderB, Xfermode mode) //ComposeShader (Shader shaderA, Shader shaderB, PorterDuff.Mode mode) lineHeight += lineOffset + 350; bitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.head); shader[0] = new BitmapShader(bitmap, Shader.TileMode.REPEAT,Shader.TileMode.REPEAT); shader[6] = new RadialGradient(150,lineHeight,550,Color.BLACK,Color.TRANSPARENT, Shader.TileMode.CLAMP); //混合產生新的Shader. shader[7] = new ComposeShader(shader[0],shader[6],PorterDuff.Mode.DST_IN); paint.setShader(shader[7]); //以新的Shader繪制一個圓。 canvas.drawCircle(150,lineHeight,550,paint);}

以上這篇Android Shader著色器/渲染器的用法解析就是小編分享給大家的全部內容了，希望能給大家一個參考，也希望大家多多支持好吧啦網。
