下面給大家介紹的是solidworks倒角和倒圓角的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

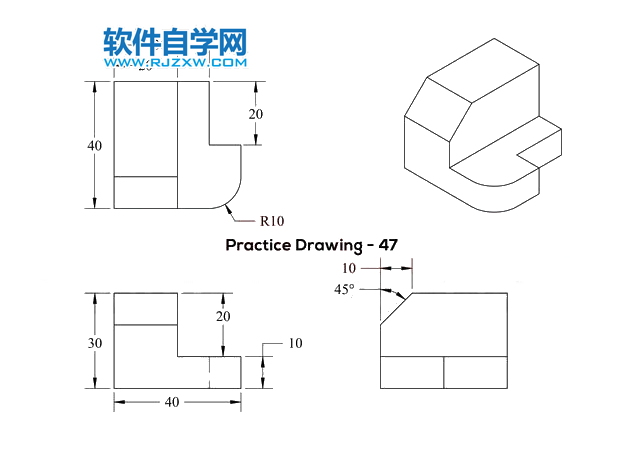

平面練習圖紙如下：

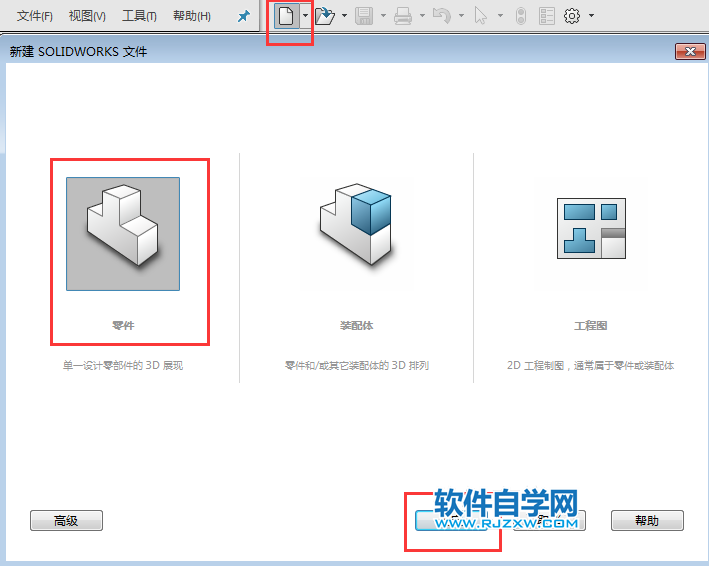

1、打開solidworks2016軟件，點擊新建，點擊零件。點擊確定。

2、點擊前視基準面，點擊特征--拉伸凸臺/基體。

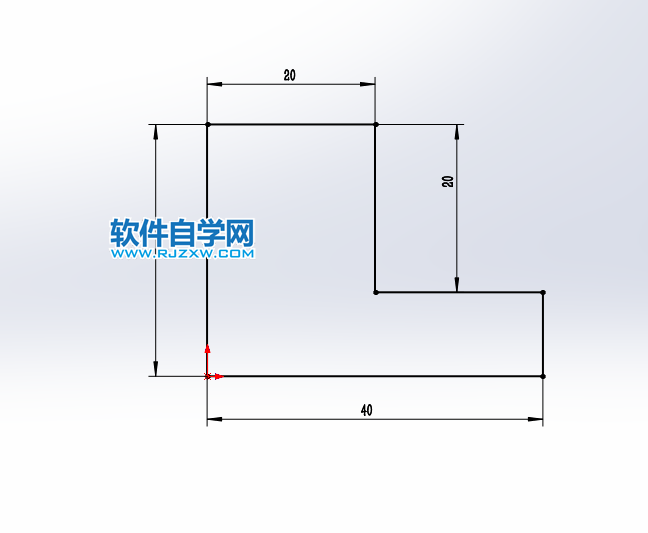

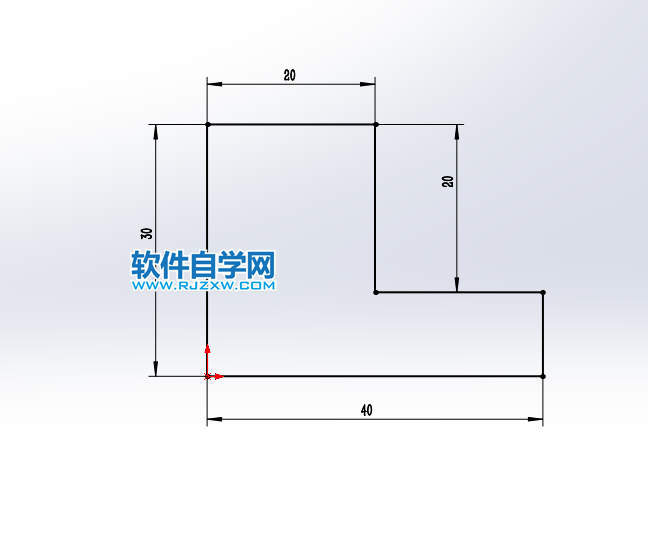

3、按ctrl+1進入前視基準面平面，繪制下面的草圖出來。

4、繪制好草圖后，點擊退出草圖，轉入凸臺--拉伸設置，給定方向向后，給定深度為40mm。

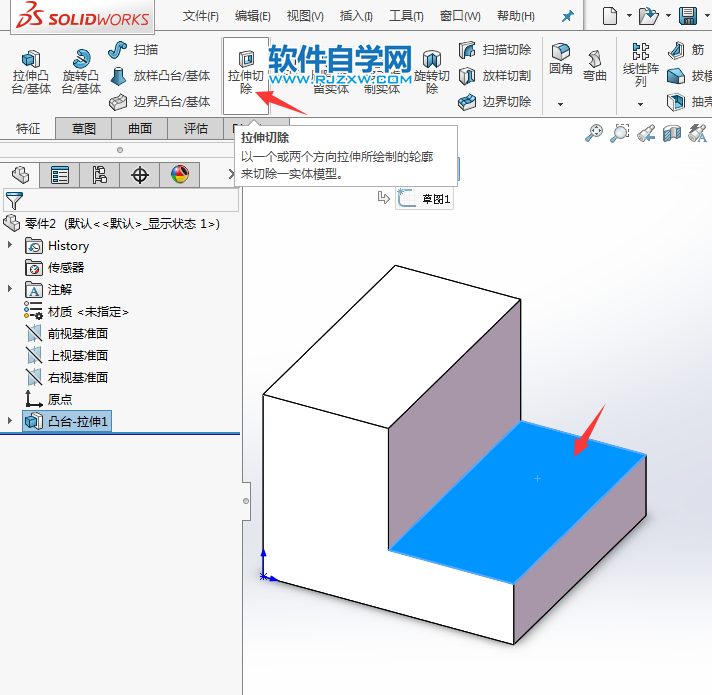

5、然后選擇實體面，點擊拉伸切除，

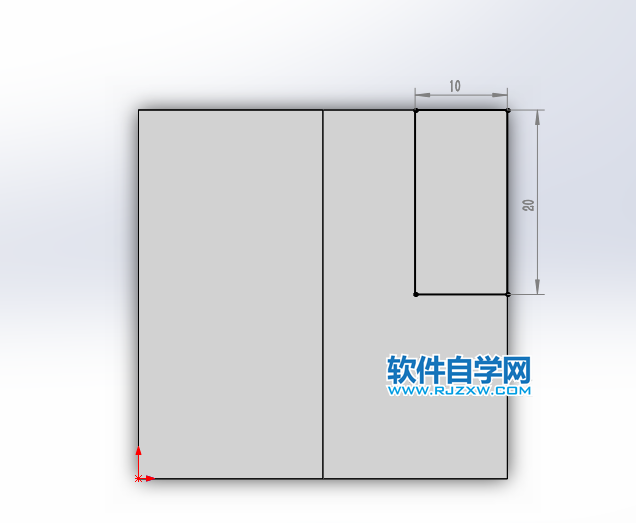

6、按ctrl+5進入上視基準面平面，繪制下面的草圖出來。

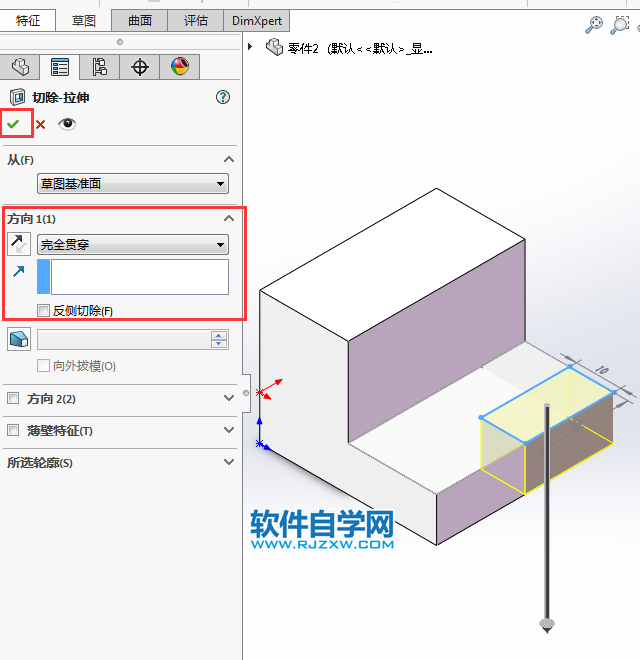

7、繪制好草圖后，轉入切除-拉伸設置。方向設置完全貫穿，點擊綠勾完成。

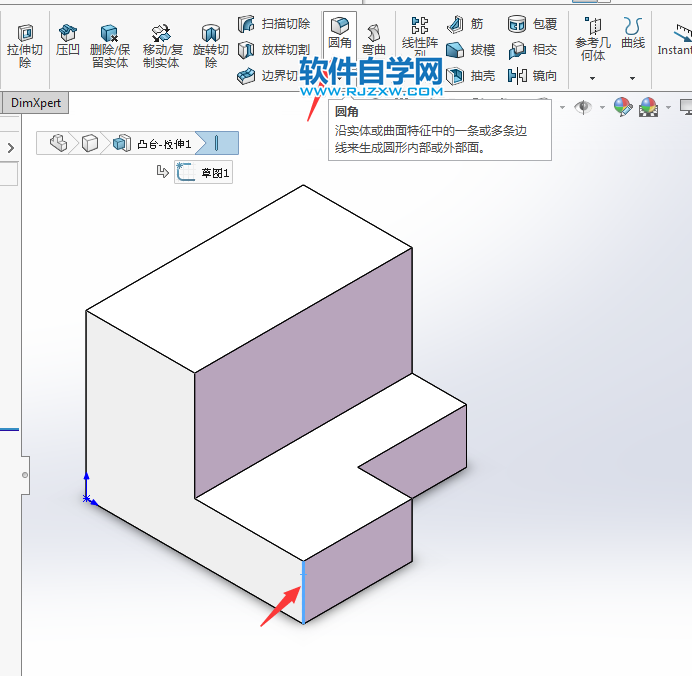

8、點擊邊線，點擊特征的圓角，

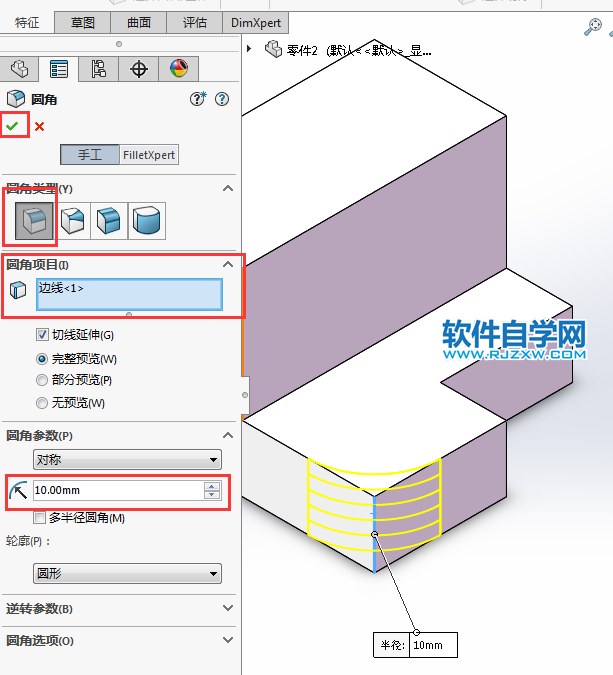

9、進入圓角設置，設置半徑為10.點擊綠勾完成。

10、點擊實體邊線，點擊特征的倒角，

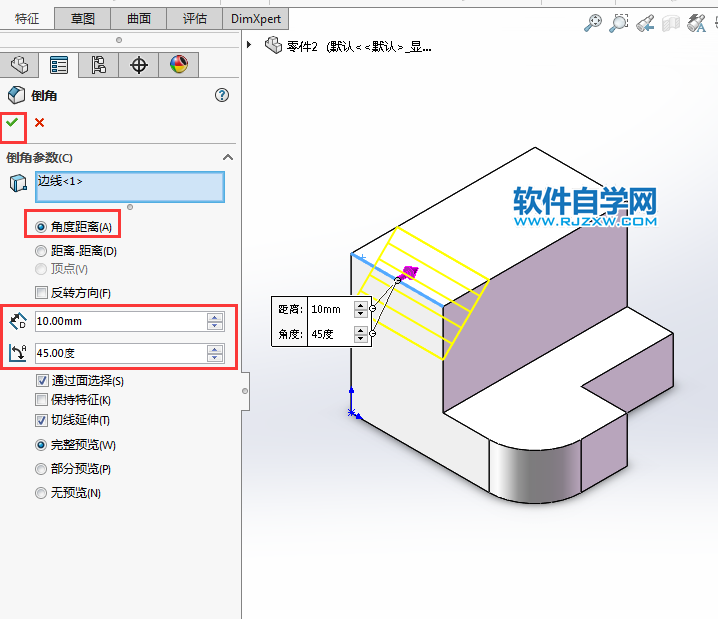

11、設置角度距離，距離為10，角度為45度，點擊綠勾完成。

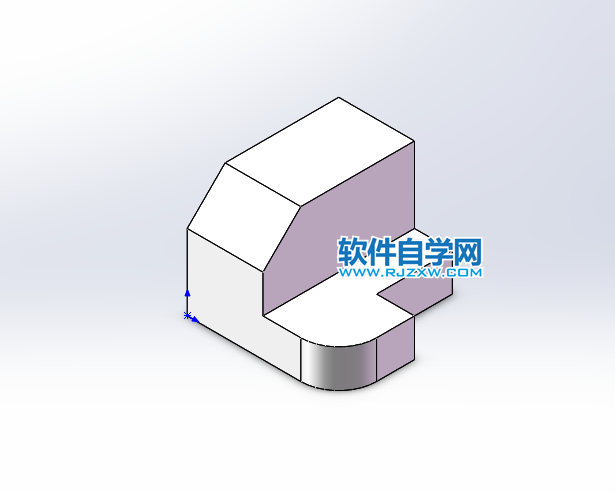

12、這就是倒圓角、倒角的使用方法。

以上就是solidworks倒角和倒圓角的方法與步驟，希望大家喜歡，請繼續關注好吧啦網。
