下面給大家介紹的是solidworks放樣切除建模的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

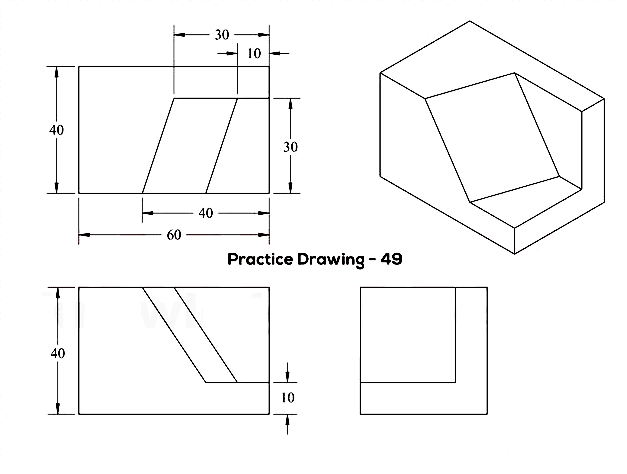

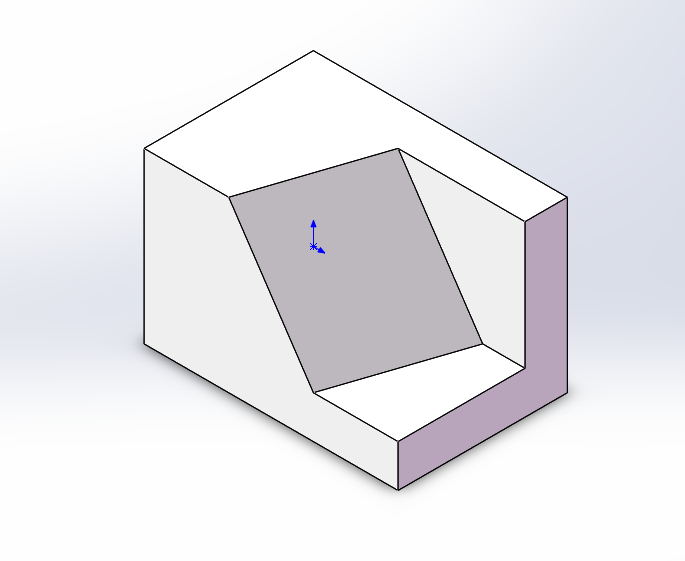

建模平面圖，效果如下：

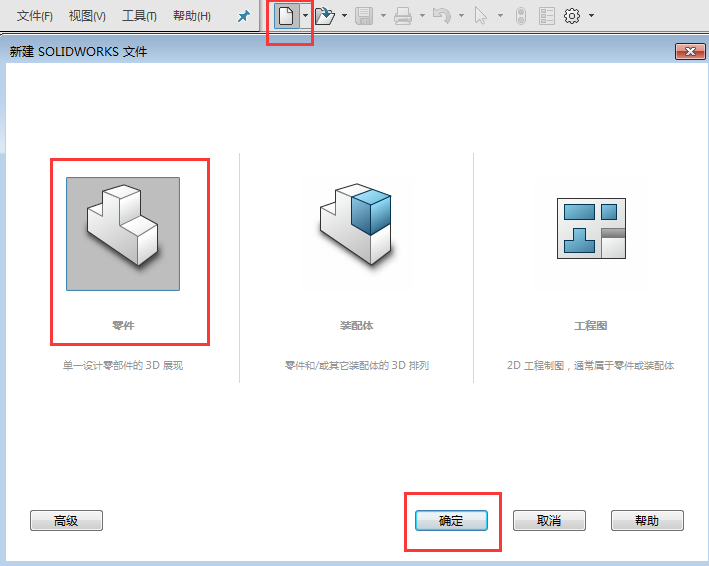

1、打開solidworks2016軟件，點擊新建零件，點擊確定完成。

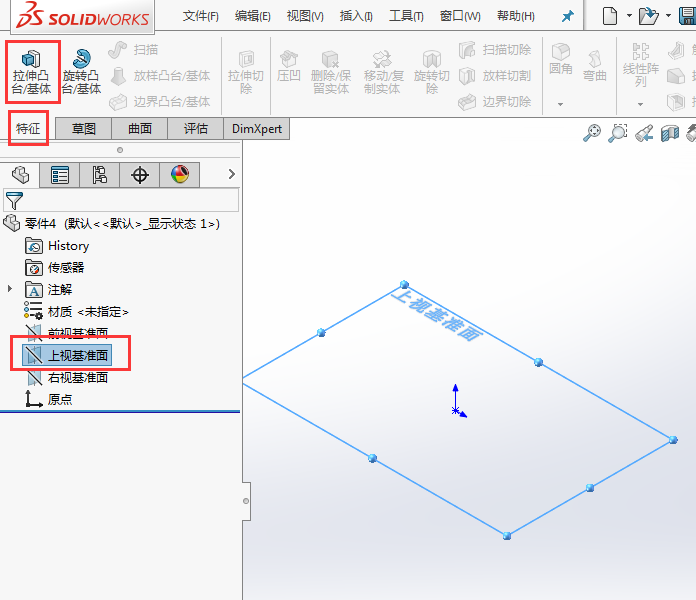

2、點擊上視基準面，再點擊特征的拉伸凸臺/基體。

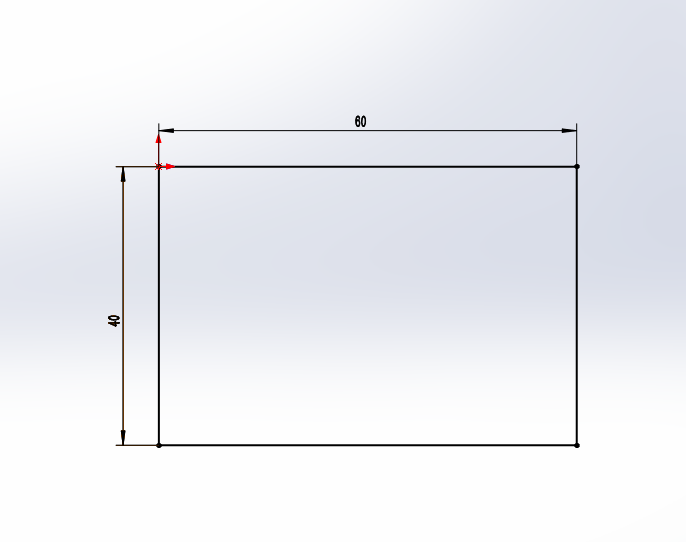

3、按ctrl+5進入上視基準面平面，繪制下面40x60mm的矩形。

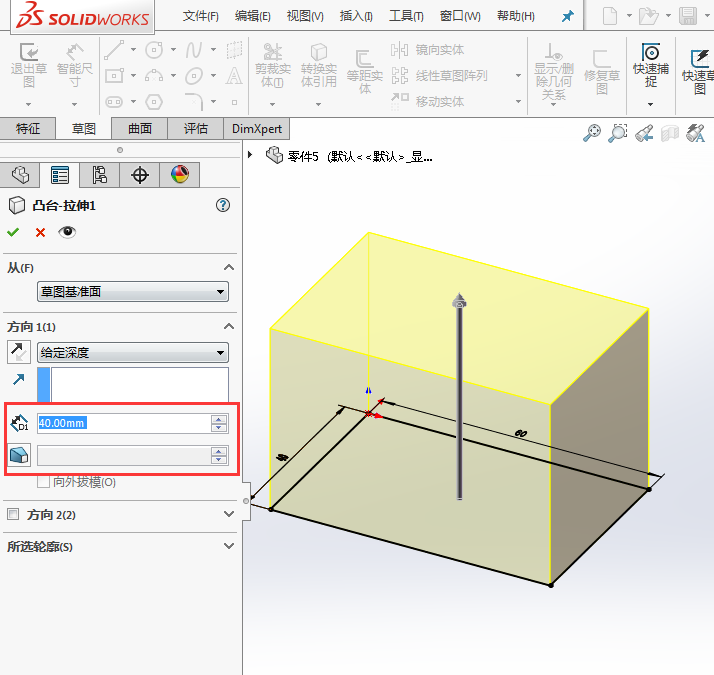

4、繪制好后，退出草圖。轉入凸臺-拉伸設置。給定深度為40mm。點擊綠勾完成。

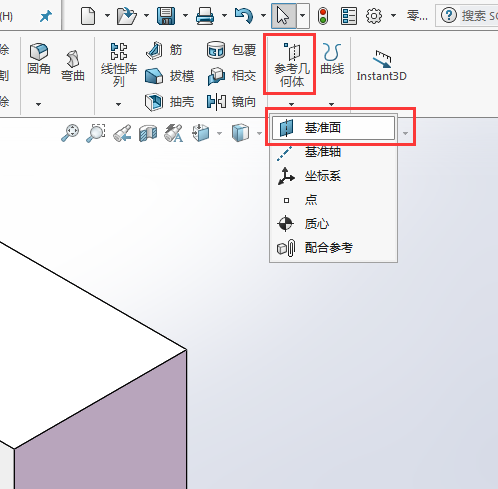

5、點擊特征后面的參考幾何體，點擊基準面，

6、第一參考選上視基準面，設置10mm的等距。向上偏移哦。

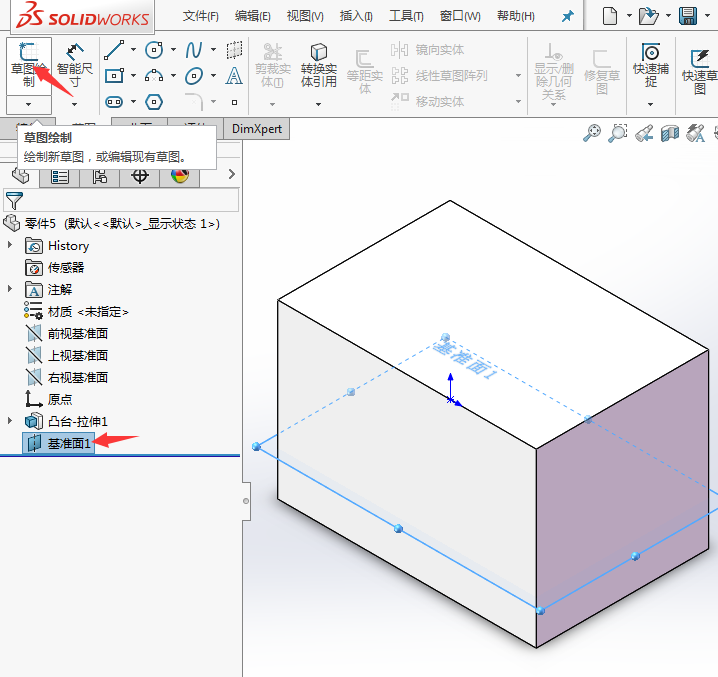

7、點擊基準面1，點擊草圖--草圖繪制。效果如下：

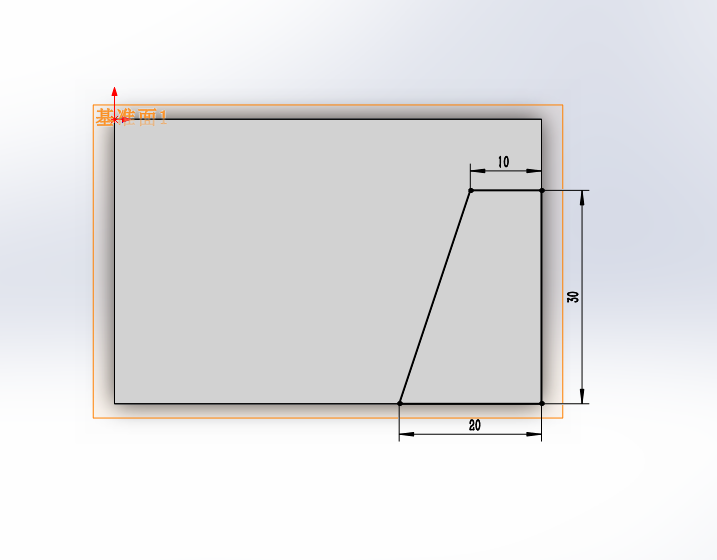

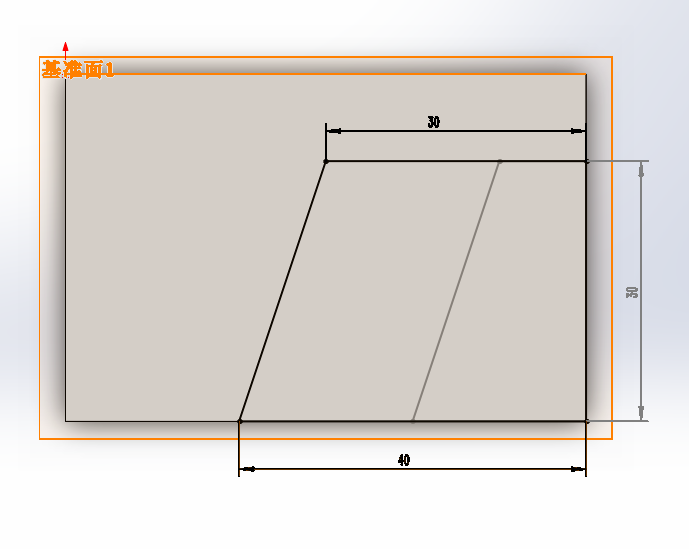

8、然后按ctlr+5,繪制下面的草圖出來，繪制好后，退出草圖。

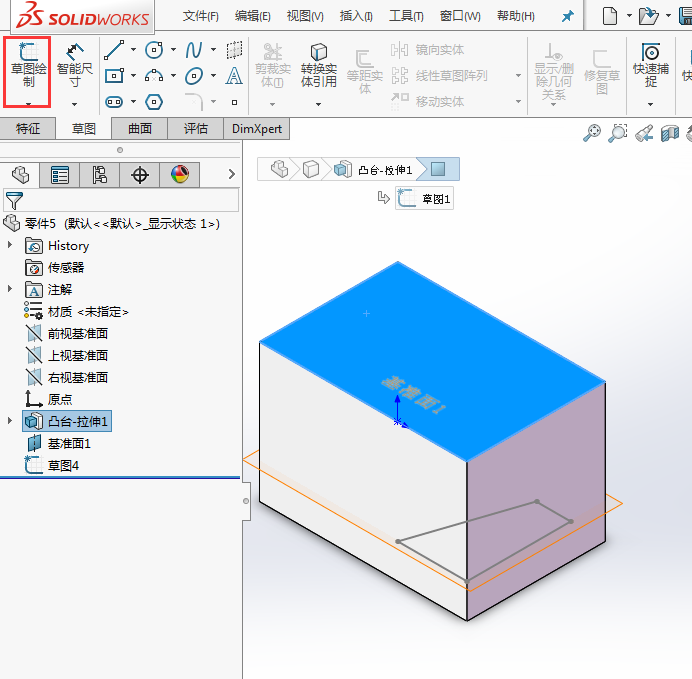

9、然后選擇實體的上面，點擊草圖--草圖繪制。

10、繪制下面的大的草圖出來，退出草圖。效果如下：

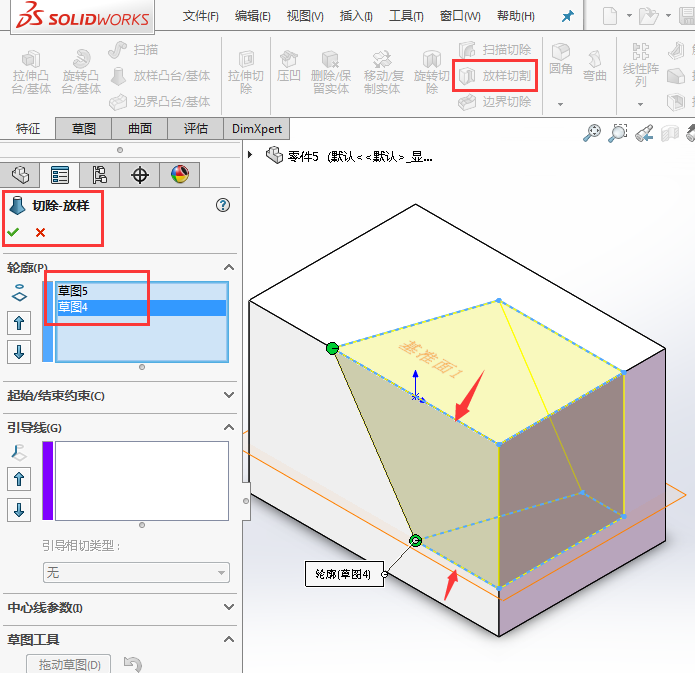

11、然后點擊放樣切除，輪廓選繪制的兩個草圖。然后點擊綠勾。

12、就完成了放樣除切設置出來。

以上就是solidworks放樣切除建模的方法與步驟，希望大家喜歡，請繼續關注好吧啦網。
