下面給大家介紹的是UG產品分型切割的分模設計的方法，喜歡的朋友可以一起關注好吧啦網學習UG知識。

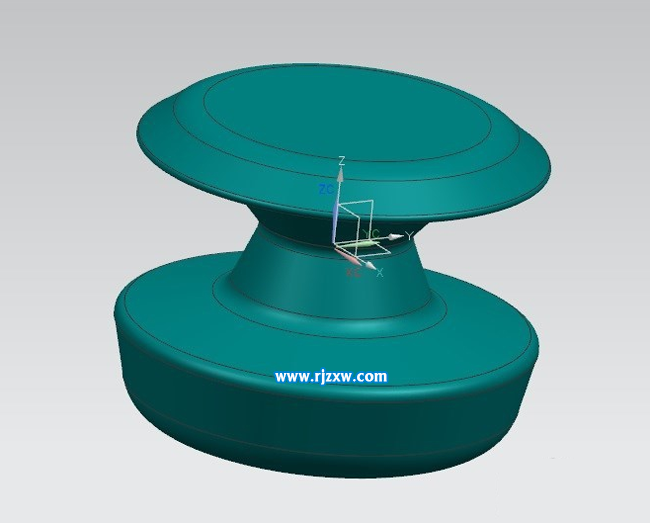

第1步、打開任意一個產品數據，我們對他進行模具設計，如圖所示：

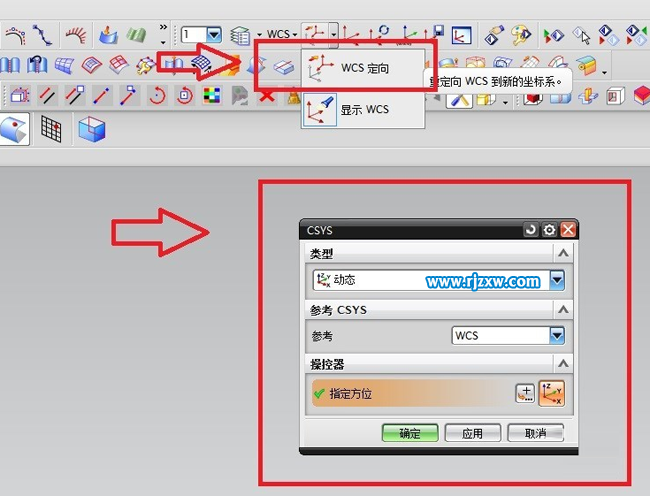

第2步、設計坐標系，坐標系直接影響開模的方向，點擊WCS坐標系定向，完成坐標系的建立，我們一般設計Z軸為模具開模方向，如下圖所示

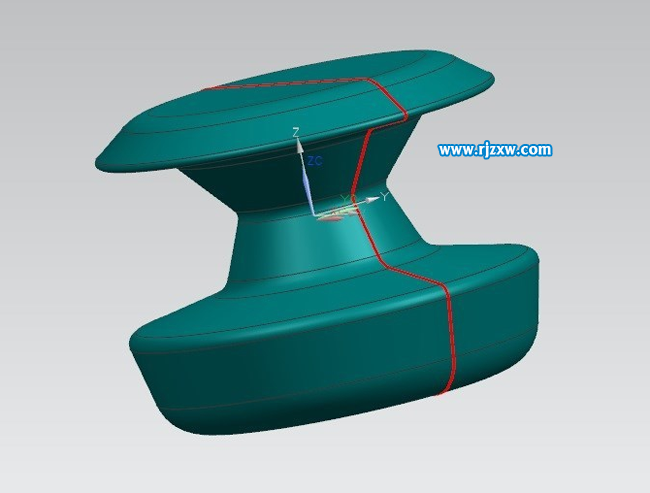

第3步、我們設計產品的分型線，分型線一定要選擇在不影響產品功能的地方，封面產品去除等，如下圖所示

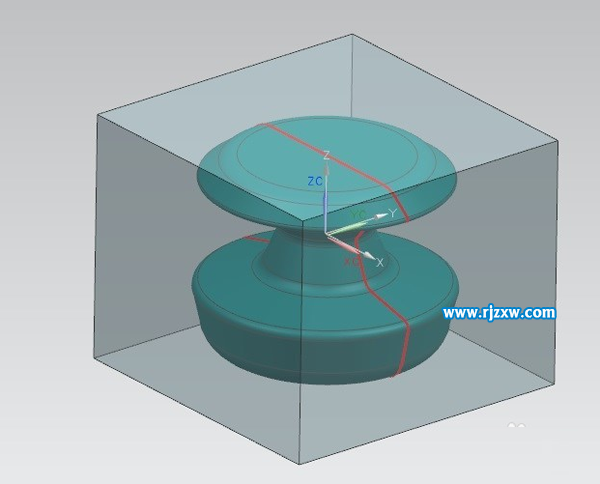

第4步、我們建立模具塊，模具塊主要是用來切割型芯、型腔等模具零部件，也就是原始模具的坯料，如下圖所示

第5步、我們利用分型線設計分型面，分型面主要是切割模具體積塊，

第6步、生成我們的模具零部件，如圖所示

第7步、模具分型，利用分型面進行切割，得到我們所需要的型腔，使用布爾運算求差將產品從體積塊中切除，

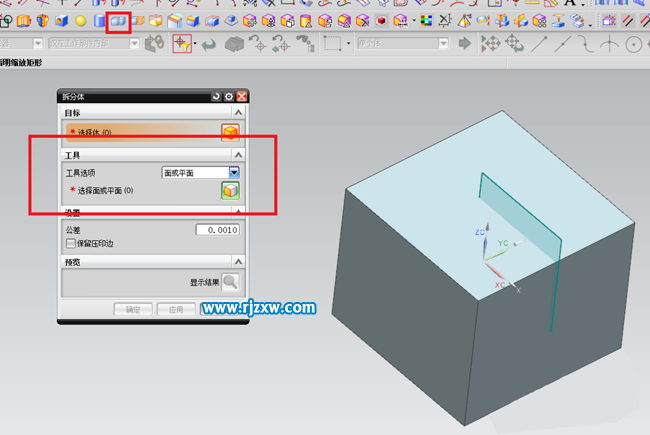

第8步、再利用分型線建立平面將體積塊分開，得到我們想要的體積塊，如圖所示：
