在CAD標注中，很多新人問CAD怎么隱藏標注尺寸線，對于這個問題，我編輯了下面的文章教程，喜歡新人們通過下面的CAD隱藏標注尺寸線的方法，希望能幫你解決這個問題。

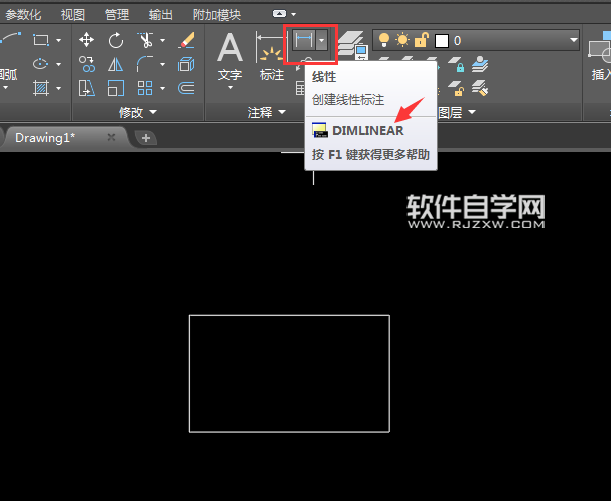

第1步、打開autoCAD2019軟件,使用矩形工具，繪制一個矩形出來，然后再注釋選項里面，使用創建線性標注或是用DIMLINEAR線性標注命令。

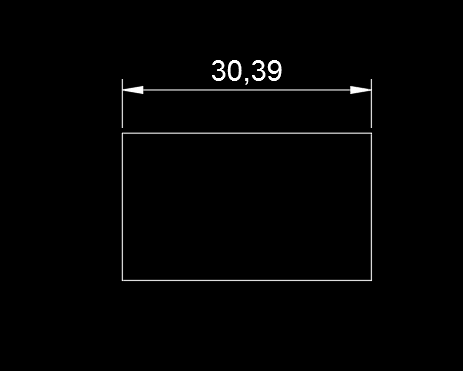

第2步、繪矩形進行標注一下。這樣就顯示出來了矩形的尺寸。如下面的30.39哦。我們要求的是隱藏標注尺寸。

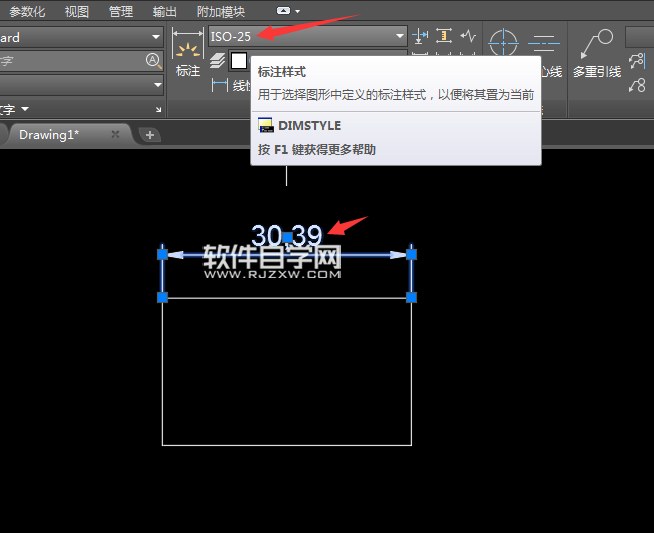

第3步、要隱藏標注尺寸線，就要了解他是用的什么標注樣式。選中標注尺寸。就可以看到使用的是ISO-25的標注樣式。

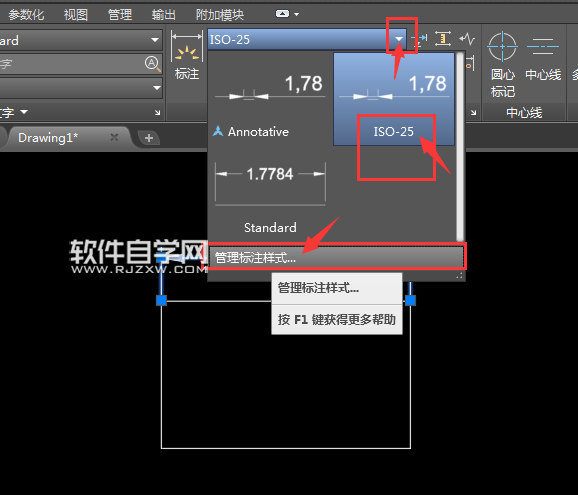

第4步、點擊標注樣式小三角形進入，點擊ISO-25,再點擊管理標注樣式，進來修改。也就是說所有的標注樣式都是從這里進來新建或是修改的。

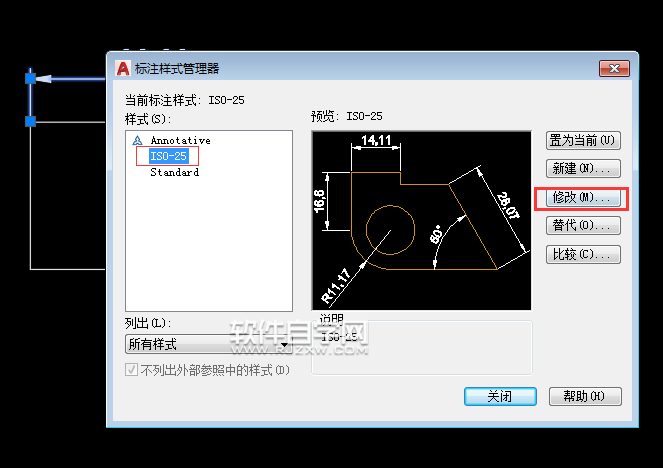

第5步、然后彈出標注樣式管理器，在樣式表中，選中要修改的ISO-25的樣式，點擊右邊的修改。

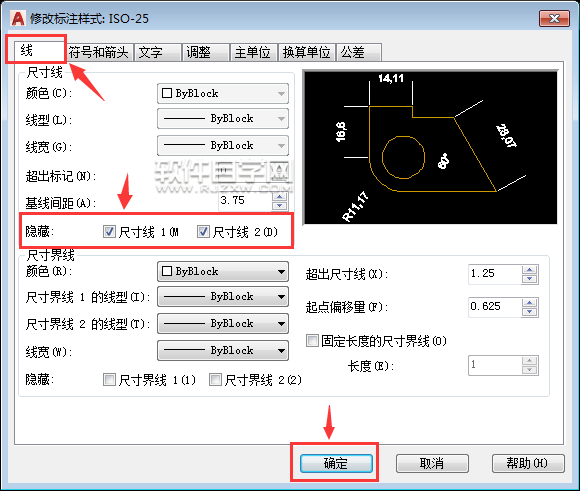

第6步、進入修改標注樣式：ISO-25,點擊線的分類。就可以看到尺寸了。在下面看到隱藏 尺寸線1與尺寸線2。在他們之前勾選上。那就可以隱藏尺寸線了。設置好后，點擊確定設置。

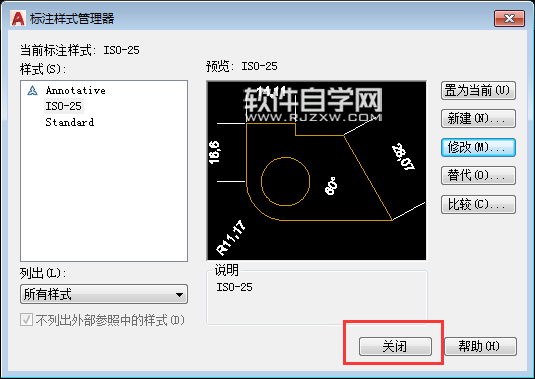

第7步、然后修改好了ISO-25,點擊關閉標注樣式管理器面板，就好了。

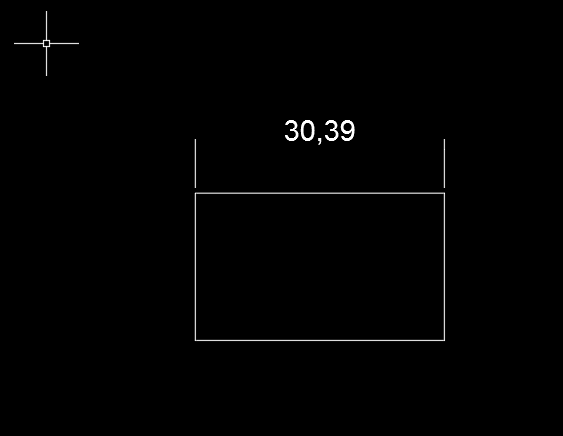

第8步、這樣矩形的標注尺寸就隱藏了。如果要顯示，就重新進入修改一下，把尺寸線1與尺寸線2的勾取消就好了。

以上就是CAD2019怎么隱藏標注尺寸線的解決方法。希望能幫助到你，想學習更多的CAD初學入門教程請關注好吧啦網。
