下面給大家介紹的是SolidWorks圓周陣列怎么畫圖的方法與步驟，希望能幫助到在大家。一起來學習吧。

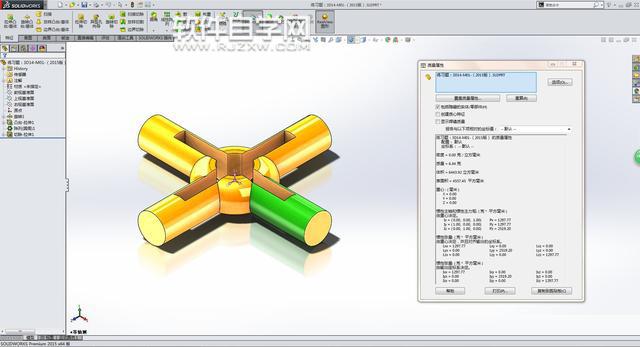

第1步、先看看效果，主要是使用SolidWorks的旋轉，拉伸、切除、圓周陣列功能來制作。

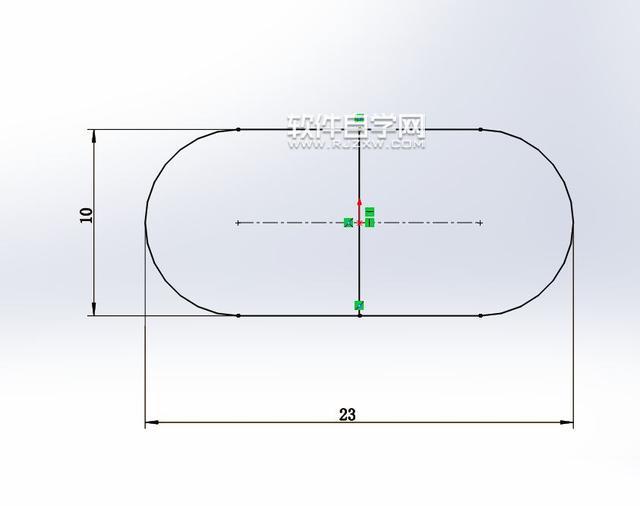

第2步、打開SolidWorks軟件，點擊新建文件，進入前視基準面，草繪直槽口，中間畫一個旋轉軸，并進行標注。

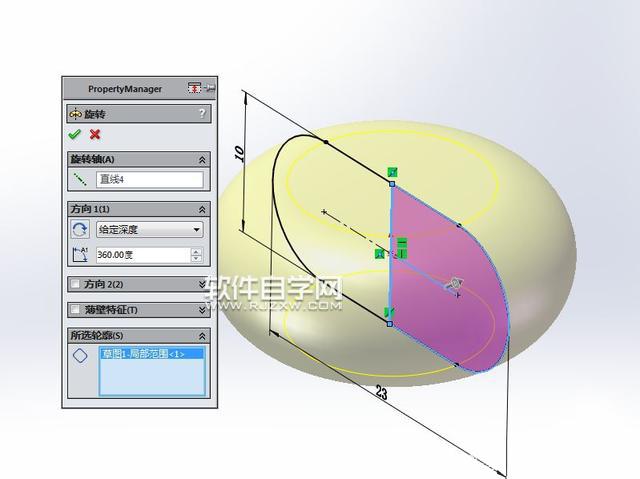

第3步、然后選擇對象，進入旋轉設置，輪廓選粉色區域，旋轉角度為360度。

第4步、然后進入前視基準面，草繪圓，添加相切。效果如下：

第5步、然后選中圓形，設置拉伸凸臺，兩側對稱，拉伸設置60mm。

第6步、然后顯示臨時軸。

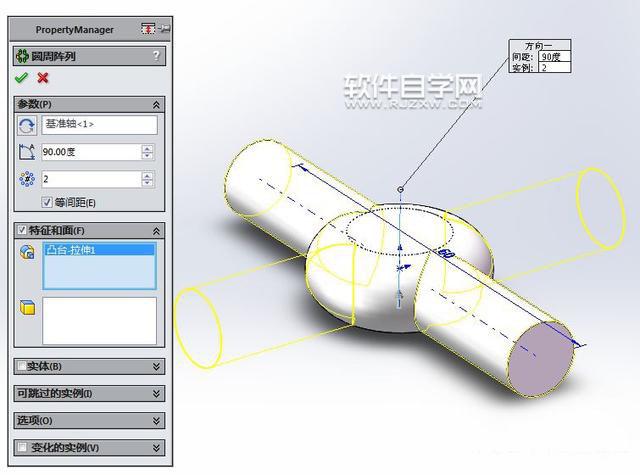

第7步，然后選中圓柱，設置圓周陣列，90度，2個。

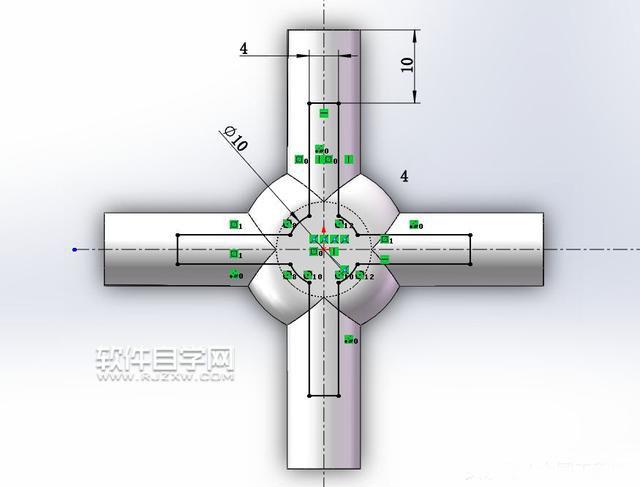

第8步、然后進入上視基準面，草繪圖形下面的尺寸參數。

第9步、拉伸切除，兩側對稱10mm。

第10步、最后完成后。進入面積測量：553.98mm

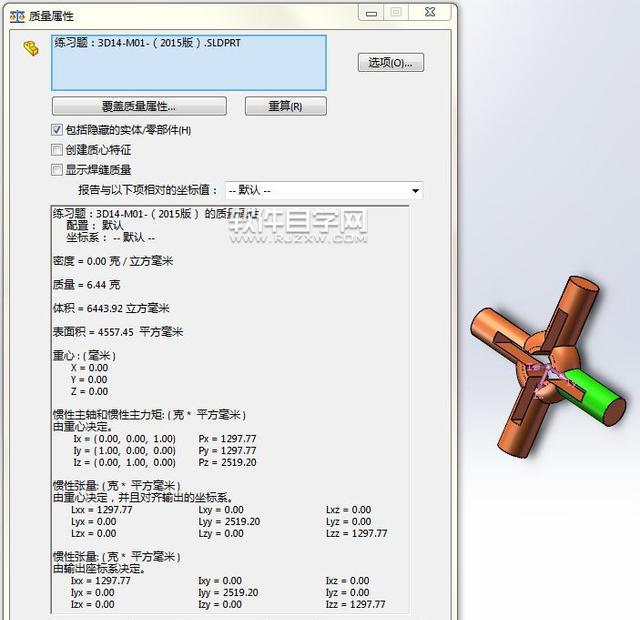

第11步、可以測量體積：6443.92
