下面給大家介紹的是solidworks直線工具草圖練習的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

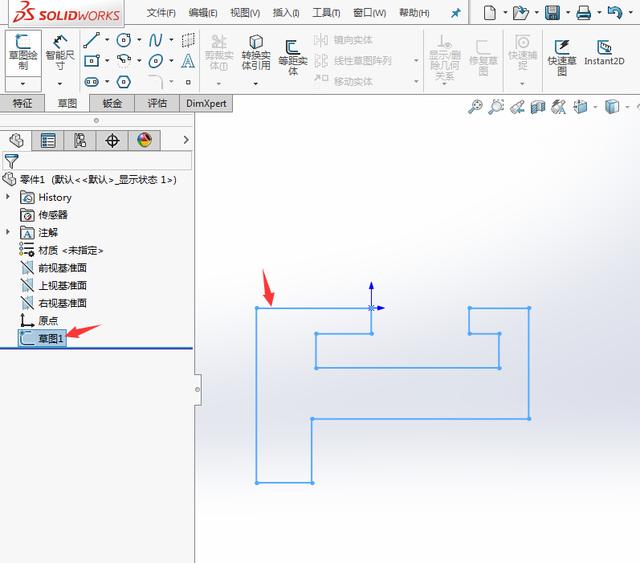

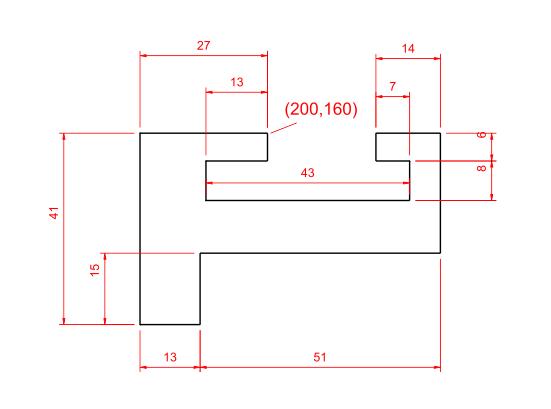

草圖效果圖:

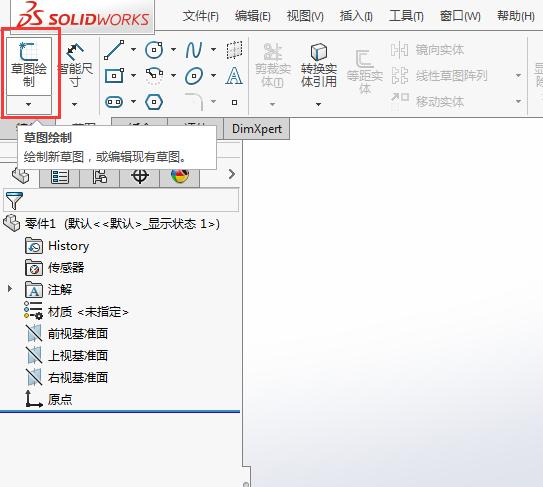

1、打開SOLIDWORKS2016，新建零件，點擊草圖繪制。

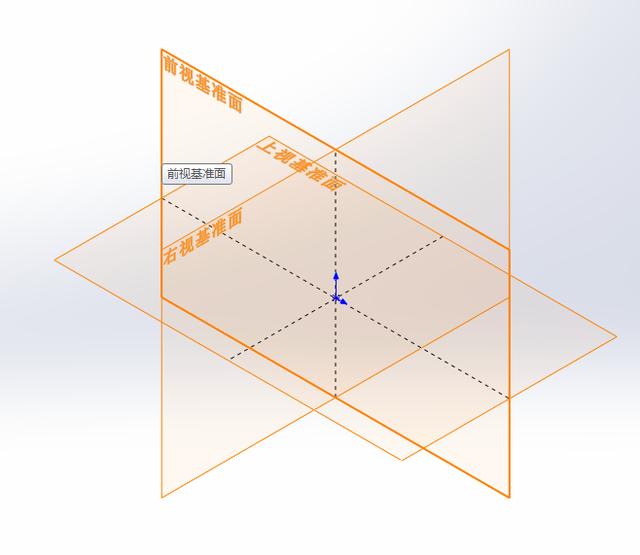

2、選擇前視圖基準面，進入繪制。

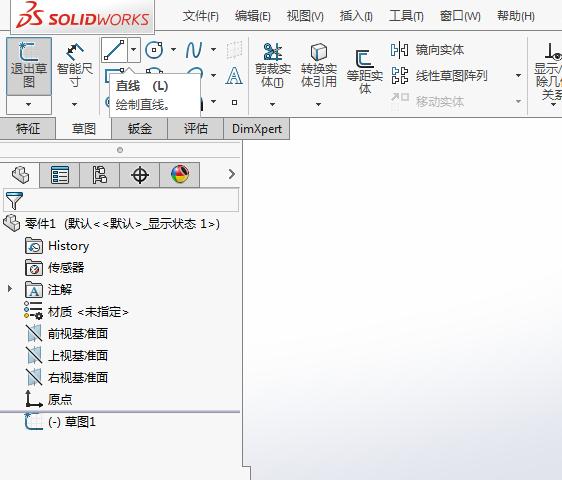

3、點擊直線工具。繪制直線。

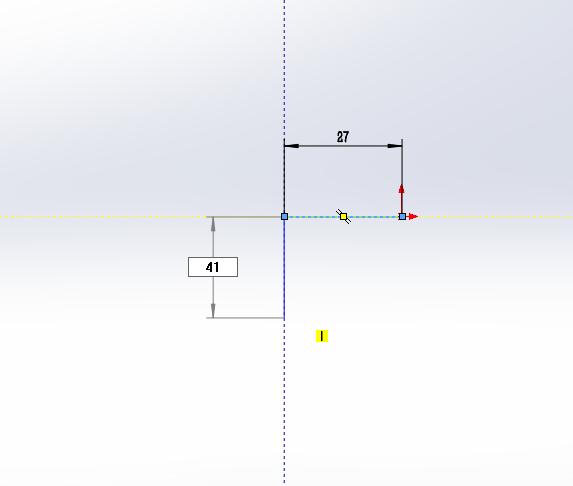

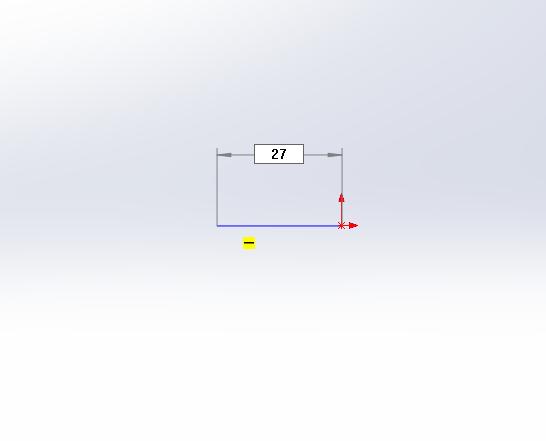

4、捕捉坐標點，繪制直線出來時，輸入27參數后，按Enter鍵。

5、向下面繪制直線，一樣輸入41參數后，控enter鍵。

6、以次方法類推。輸入繪制下面的直線出來。

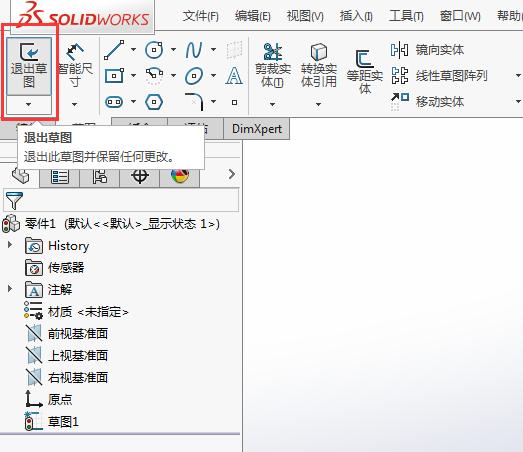

7、繪制好后，點擊退出草圖。

這樣一個簡單的草圖就設計出來了。

以上就是solidworks直線工具草圖練習，希望大家喜歡，請繼續關注好吧啦網。
