下面給大家介紹的是CAD偏移時刪除源對象的方法與步驟，希望能幫助到大家。謝謝支持。

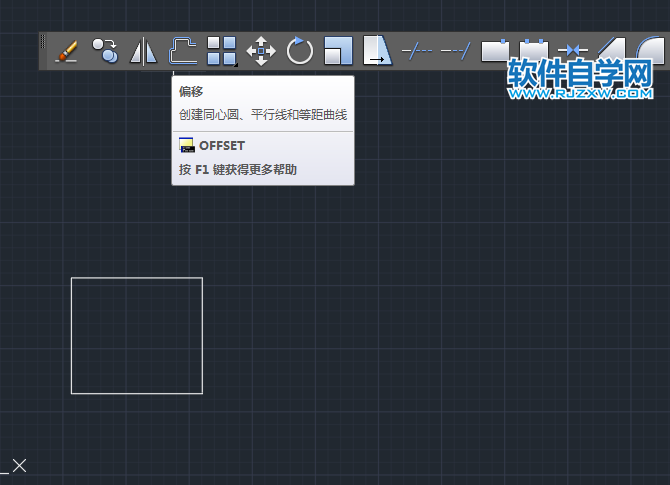

1、打開CAD2018軟件，繪制一個矩形出來，打開修改工具里面的偏移工具。效果如下：

2、OFFSET指定偏移距離時，就點擊刪除（E）或是輸入E空格。

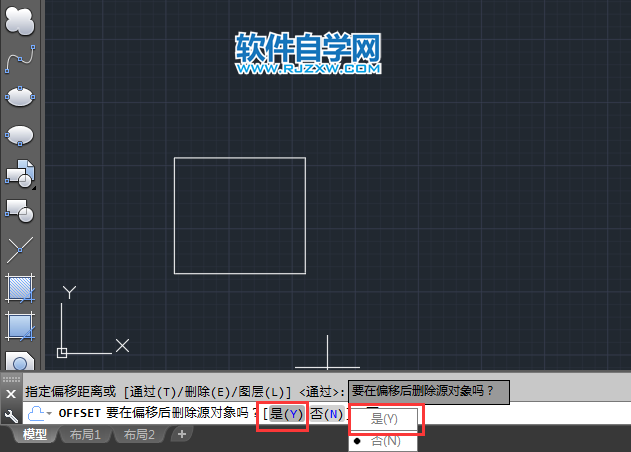

3、OFFSET要在偏移后刪除源對象嗎，點擊是（Y）或是輸入Y空格。

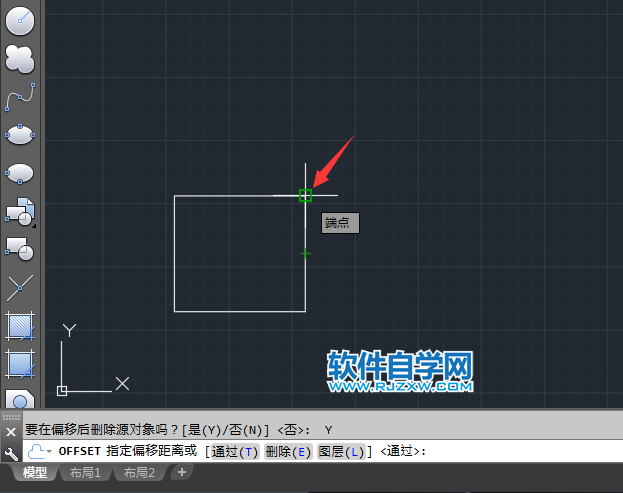

4、點擊端點，效果如下：

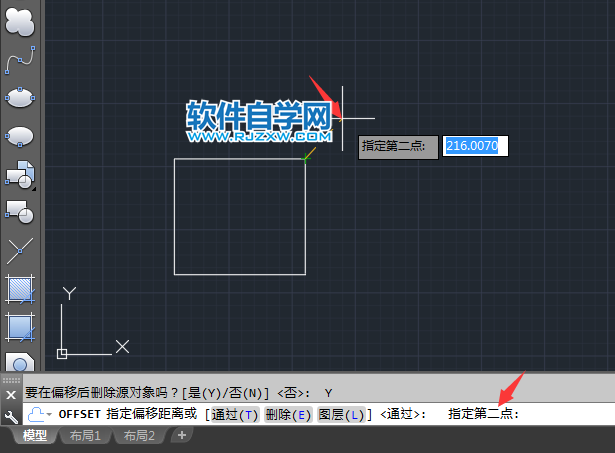

5、點擊指定的第二點，效果如下：

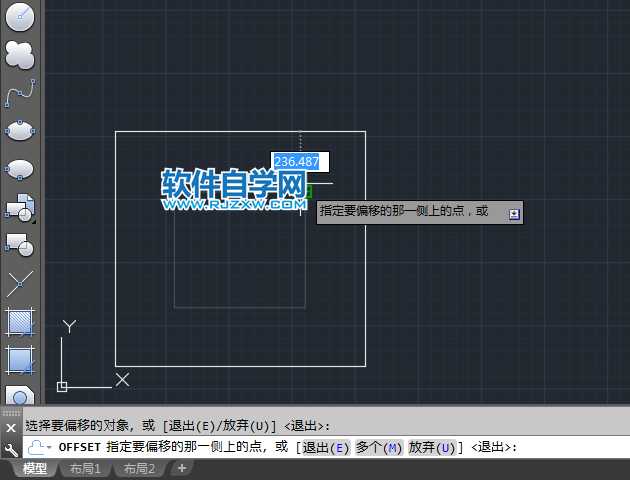

6、指定要偏移的那一側上面的點。就好了。

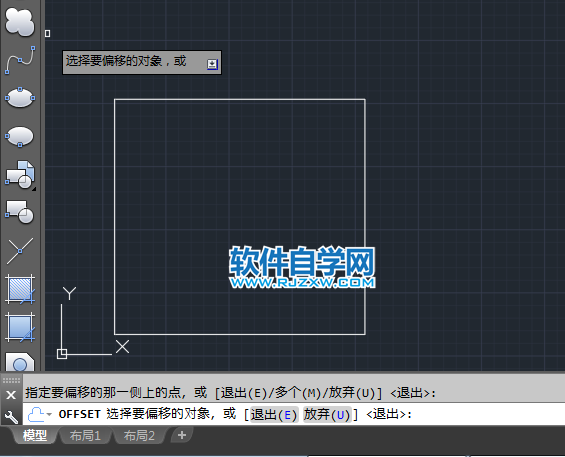

7、這樣偏移了新對象矩形，原對象就沒有了。
