ug參考倒圓角很簡單，下面給大家一個一個的介紹，使用大家了解更多模式。希望能幫助到大家。

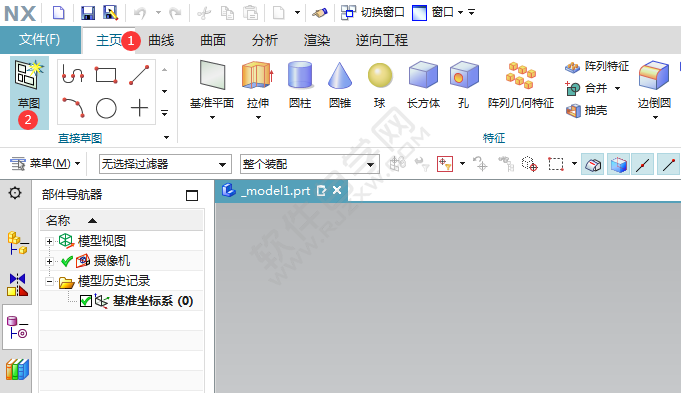

1、點擊UG新建圖標，點擊主頁菜單--點擊草圖功能。

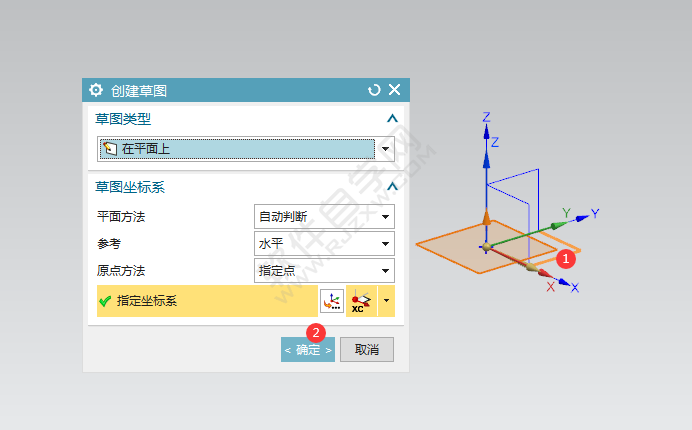

2、點擊創建草圖，選擇XY基準面，點擊確定。效果如下：

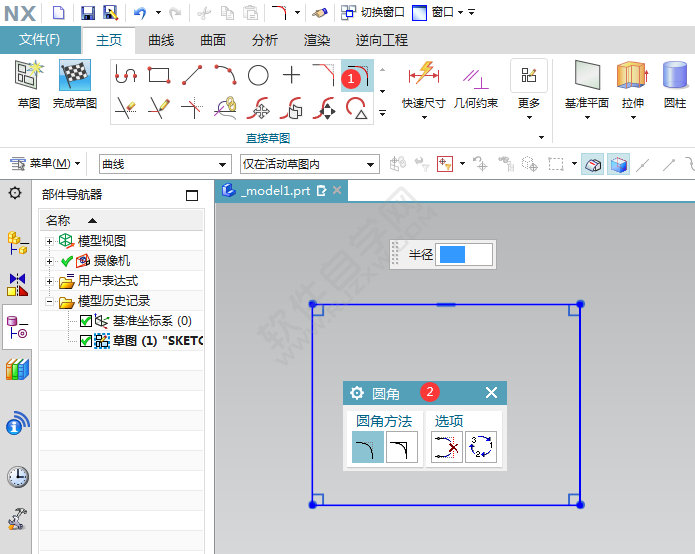

3、然后繪制一個矩形出來，點擊角焊工具，就會彈出圓角工具。效果如下：

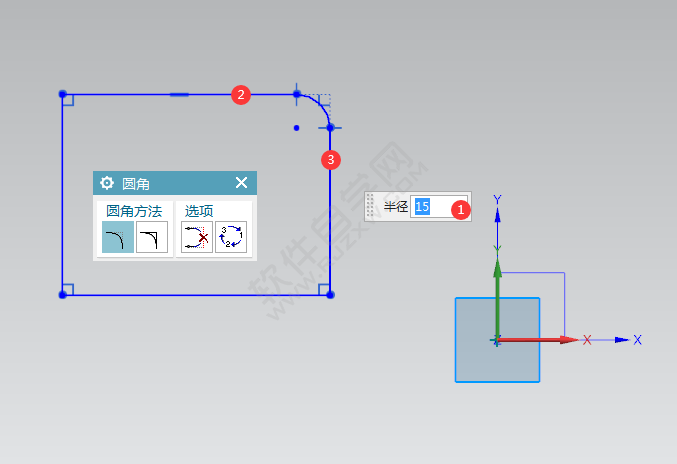

4、設置半徑參數，就選倒圓角處理，效果如下：

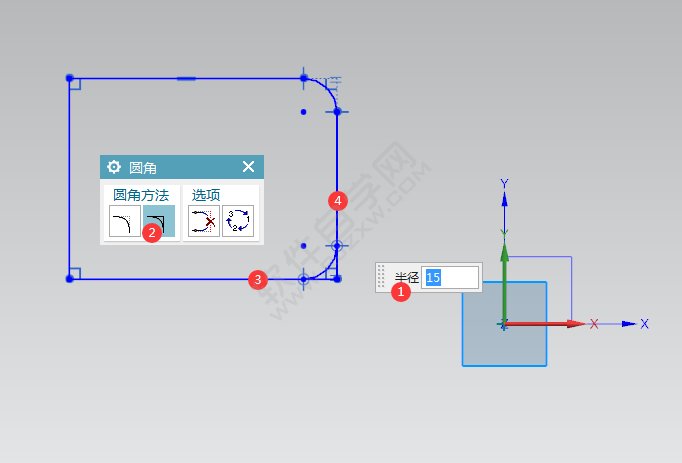

5、如果不要倒角的話，也是設置半徑參數，選擇模式為不修剪。選擇倒圓角的邊。

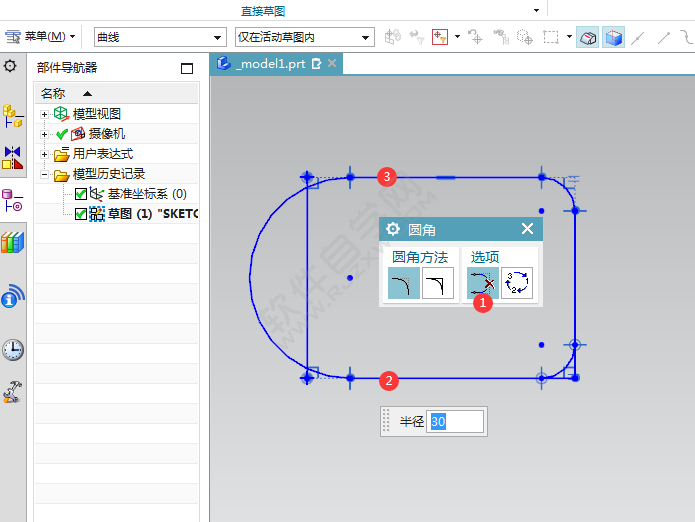

6、二條平行線怎么倒圓角，就用刪除第三條曲線。效果如下：

7、也可以使用備選倒圓模式。效果如下：

以上就是ug參考倒圓角，希望大家喜歡，請繼續關注好吧啦網。
