solidworks的方形管怎么生成,只要設計好3D草圖后，再用結構件就可以生成了。具體操作步驟如下：

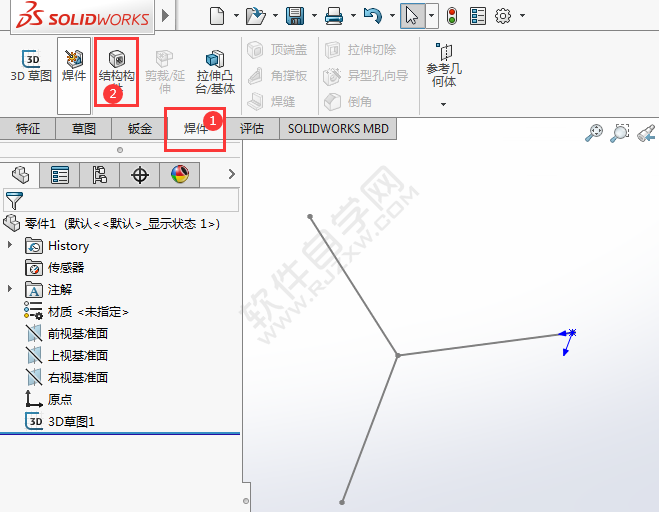

1、繪制好了3D草圖后，點擊焊件菜單的結構構件功能。

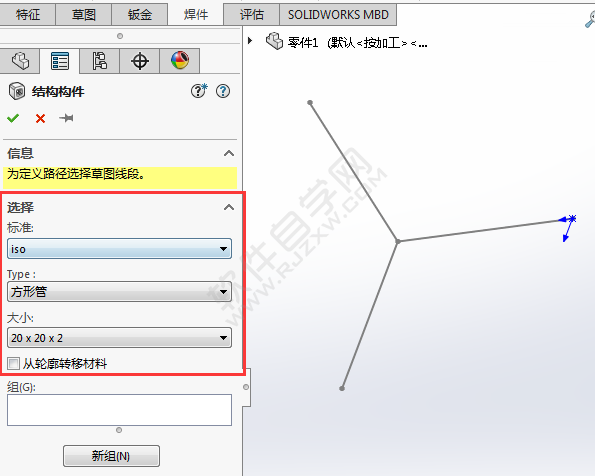

2、選擇標準ISO的方形管。還有小大20x20x2。

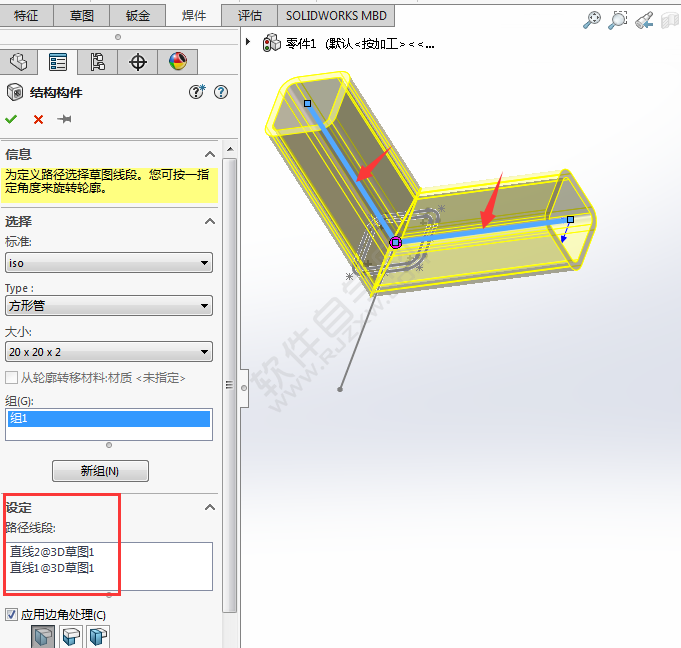

3、然后選擇二條線。就能生成方形管了。

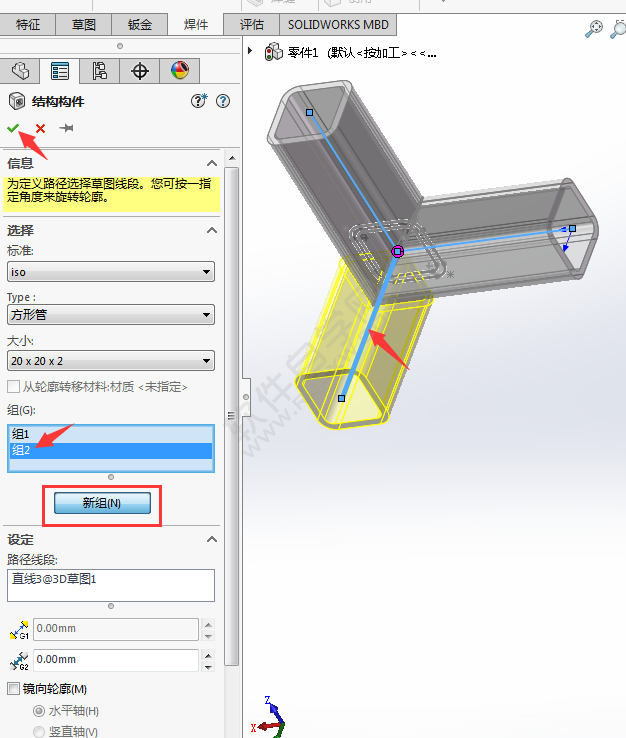

4、另一條線，要點擊新組后，才能再生成方形管。設置好后，點出確定。

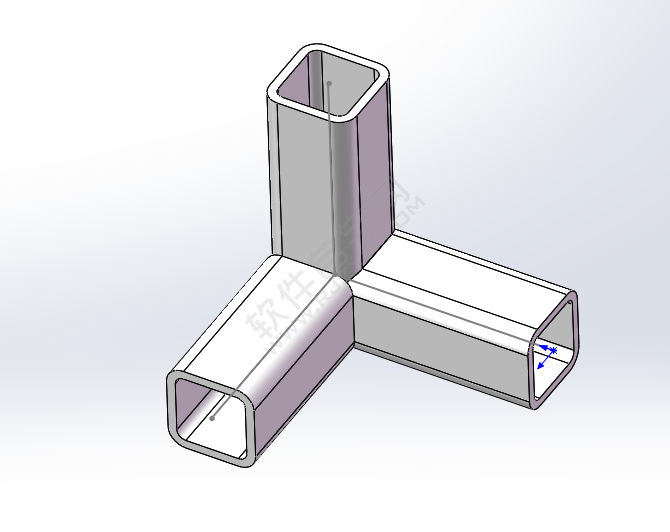

5、就這樣一個簡單的方形管結構件做好了。
