SolidWorks新手建模練習題-025,喜歡的朋友可以一起來學習練習和關注哦！

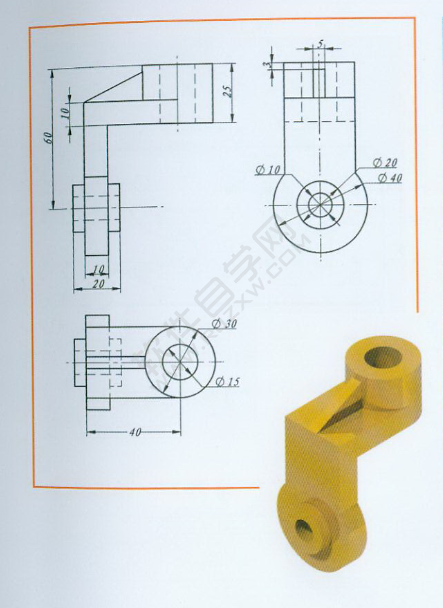

看看零件圖紙，都是用拉伸凸臺，切除拉伸，筋功能完成。

1、打開Solidworks軟件，點擊新建零件，點擊確定。

2、選擇右視基準面，點擊拉伸凸臺。

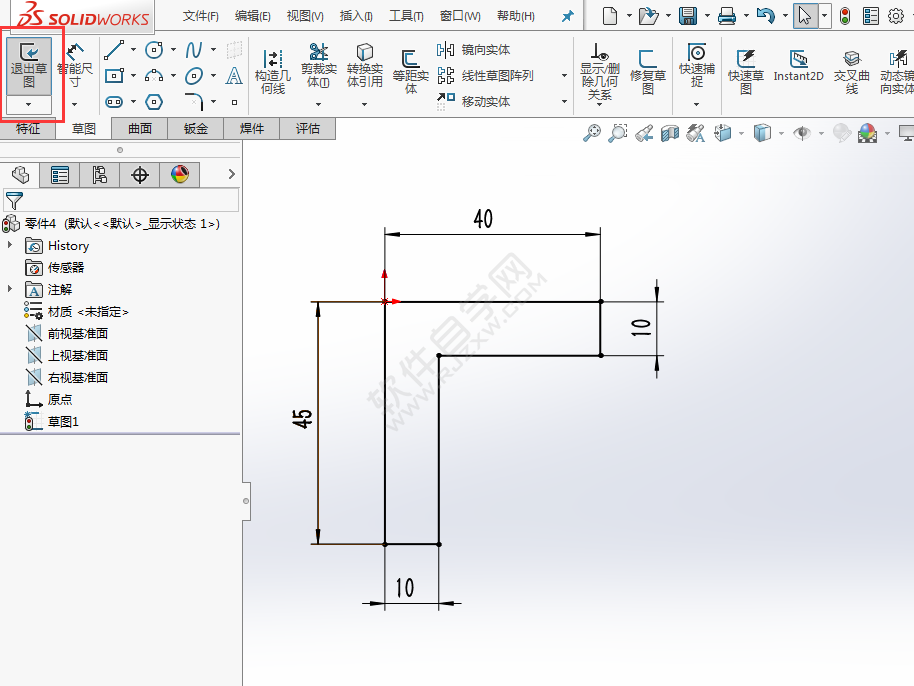

3、使用直線工具，繪制下面草圖。

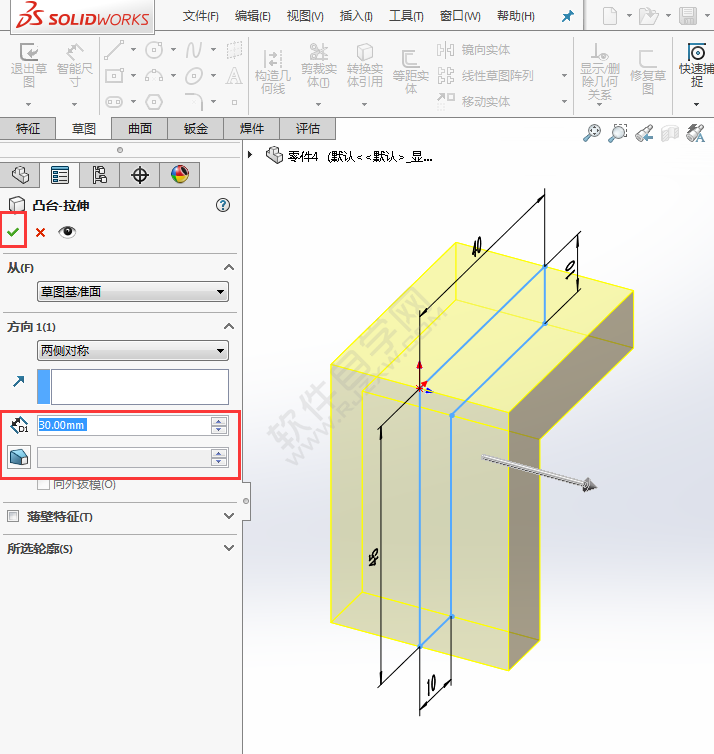

4、設置兩側對稱30mm的拉伸。

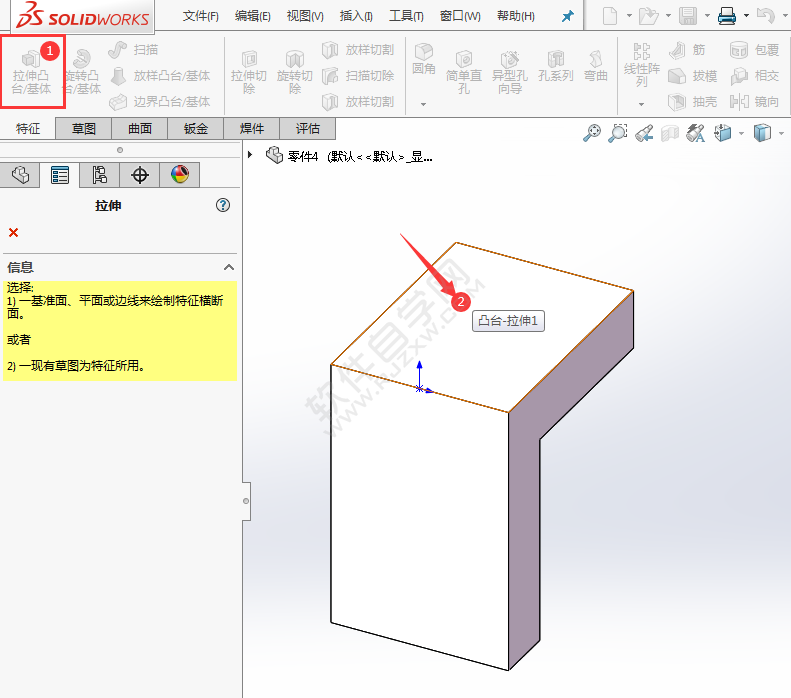

5、選擇實體表，點擊拉伸凸臺。

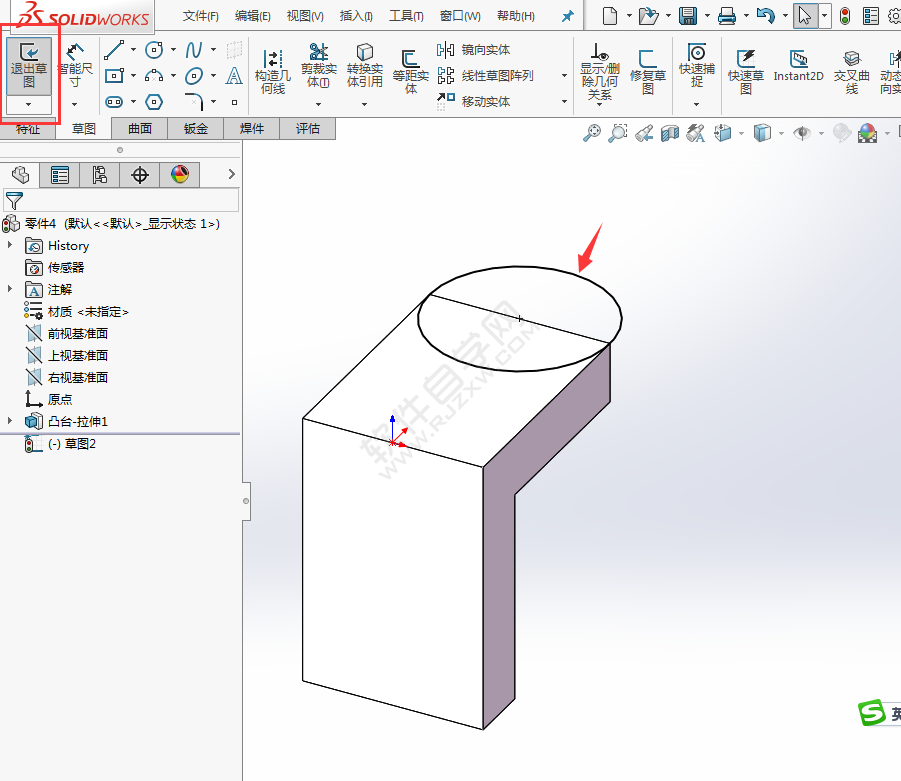

6、繪制一個30mm的圓，退出草圖。

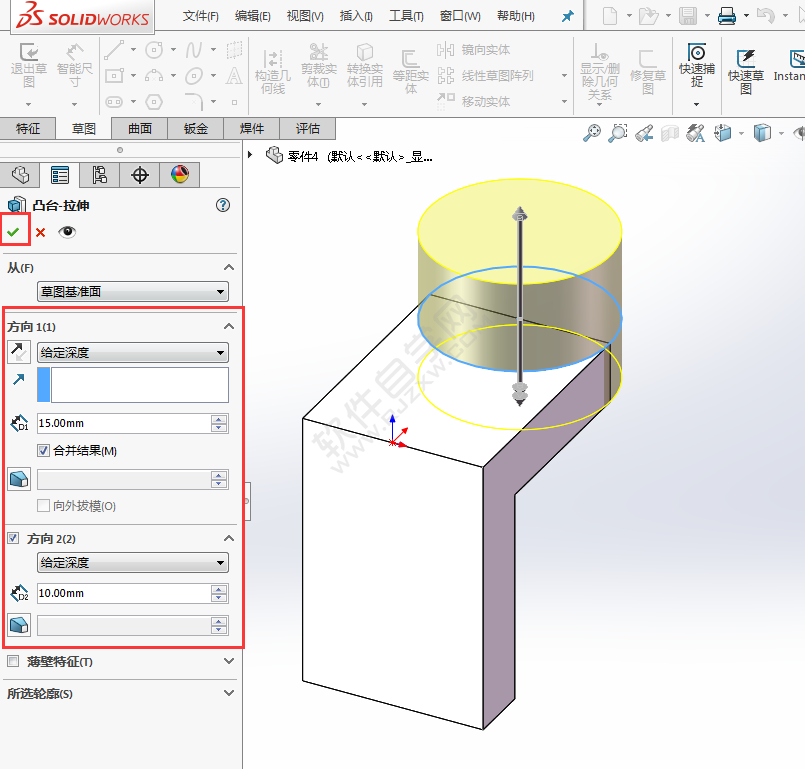

7、設置方向1：15mm，向上，設置方向2：10mm，向下。

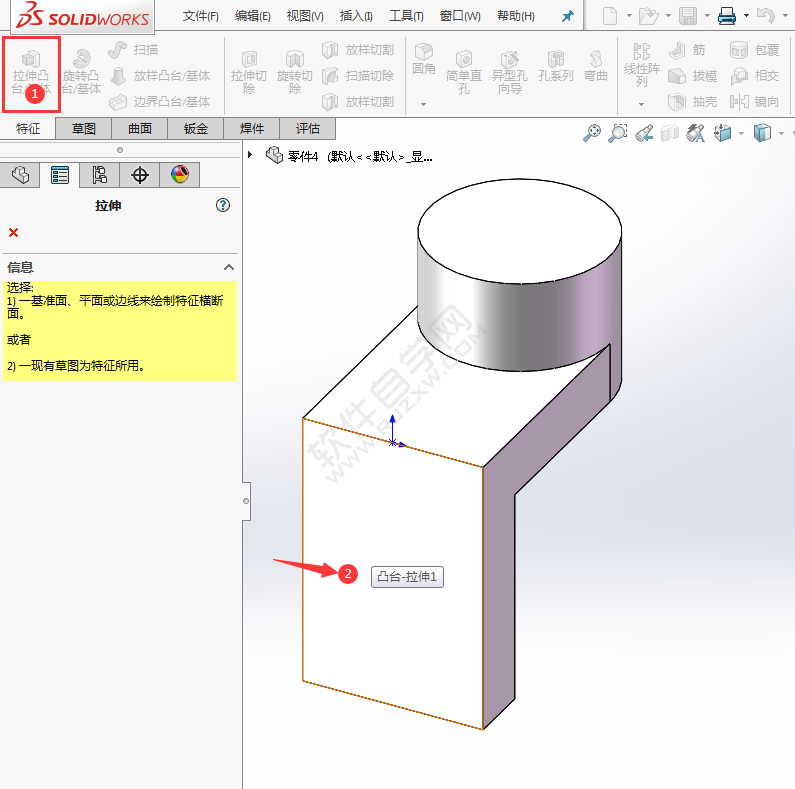

8、同樣選擇實體的面，點擊拉伸凸臺。

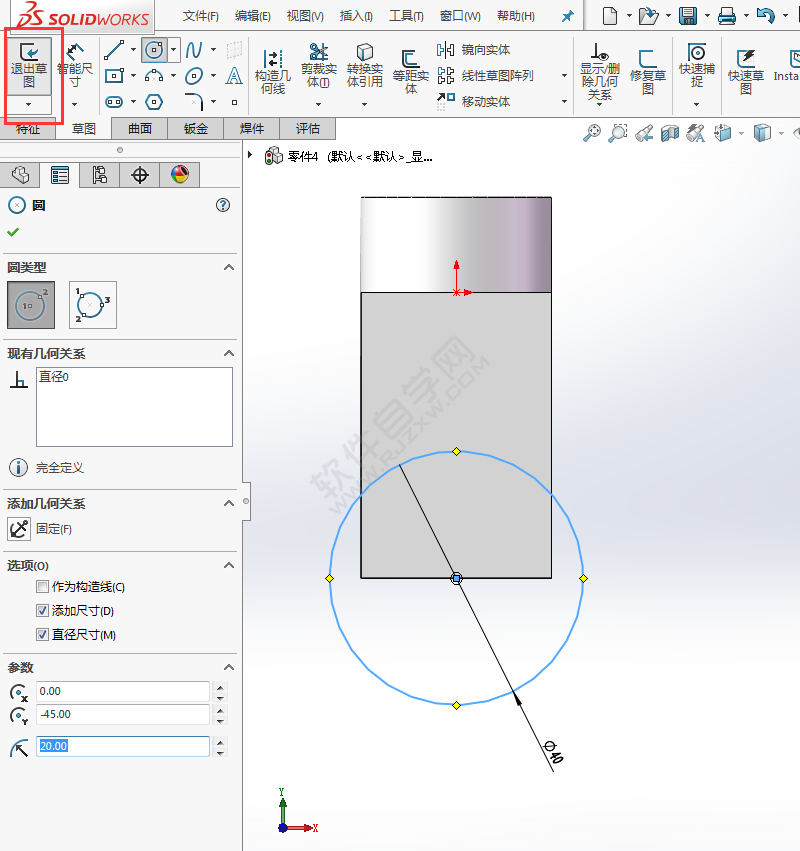

9、繪制直徑為40mm的圓，退出草圖。

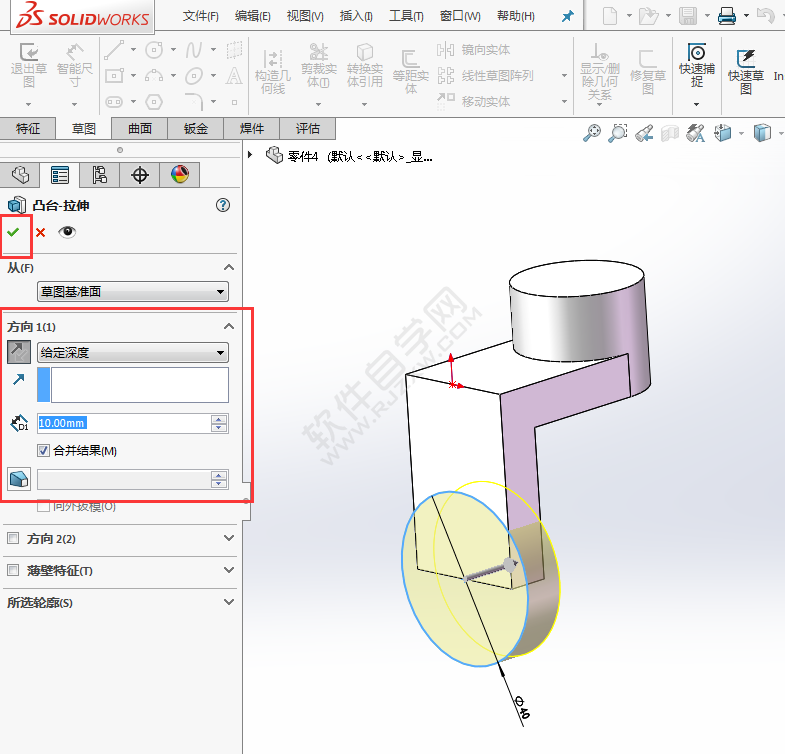

10、向后拉伸，給定深度為10mm。

11、選擇實體的表，繪制一個直徑為20mm的圓，退出草圖。

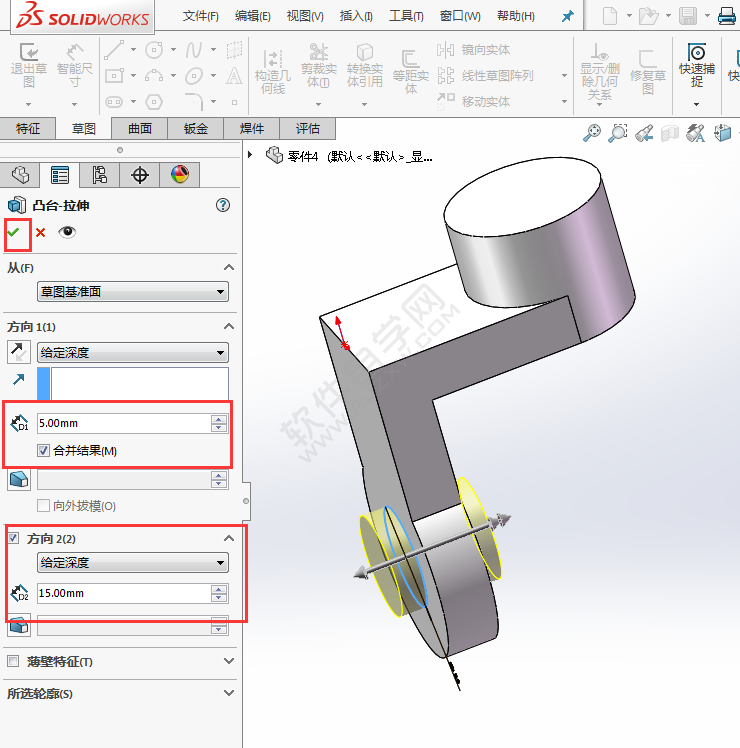

12、設置方向1為5mm，方向2為15mm。點擊確定。

13、選上實體面，繪制一個直徑15mm的圓。退出草圖。

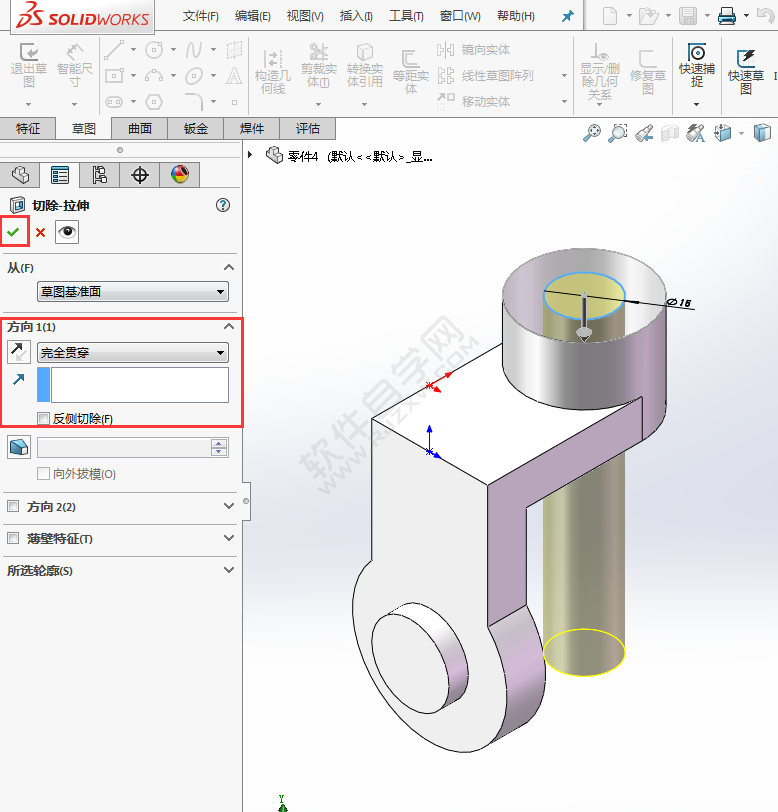

14、設置拉伸切除，方向為完全貫穿。

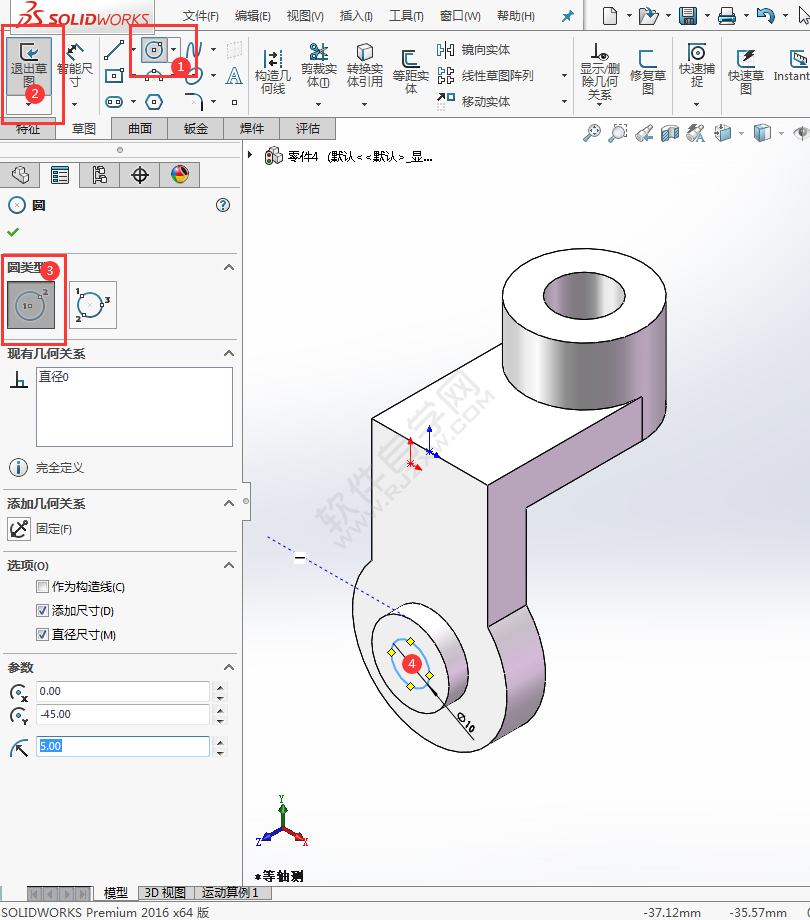

15、同樣的方法，在實體表，繪制直徑10mm，退出草圖。

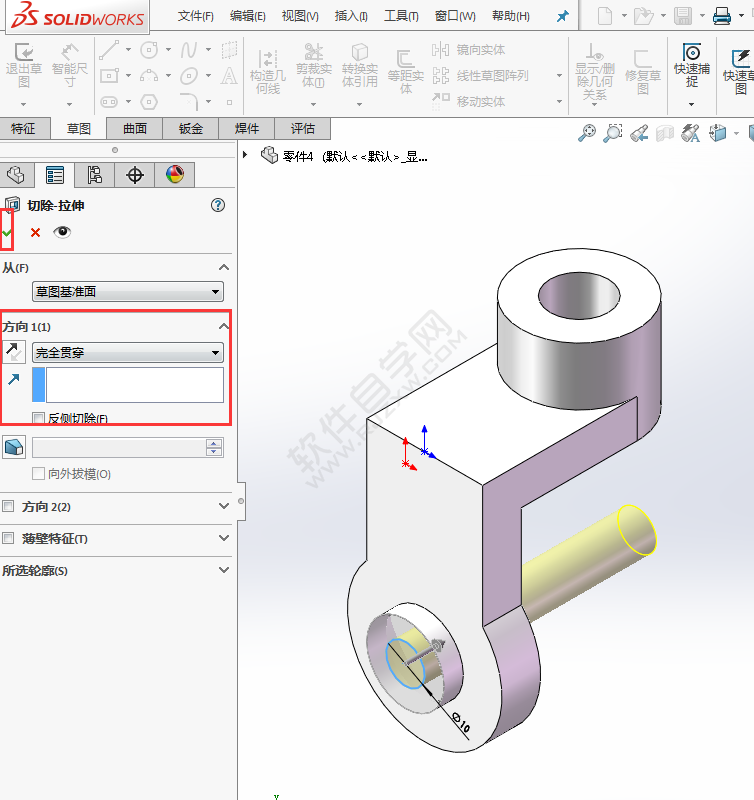

16、一樣的設置切除拉伸，設置完全貫穿。

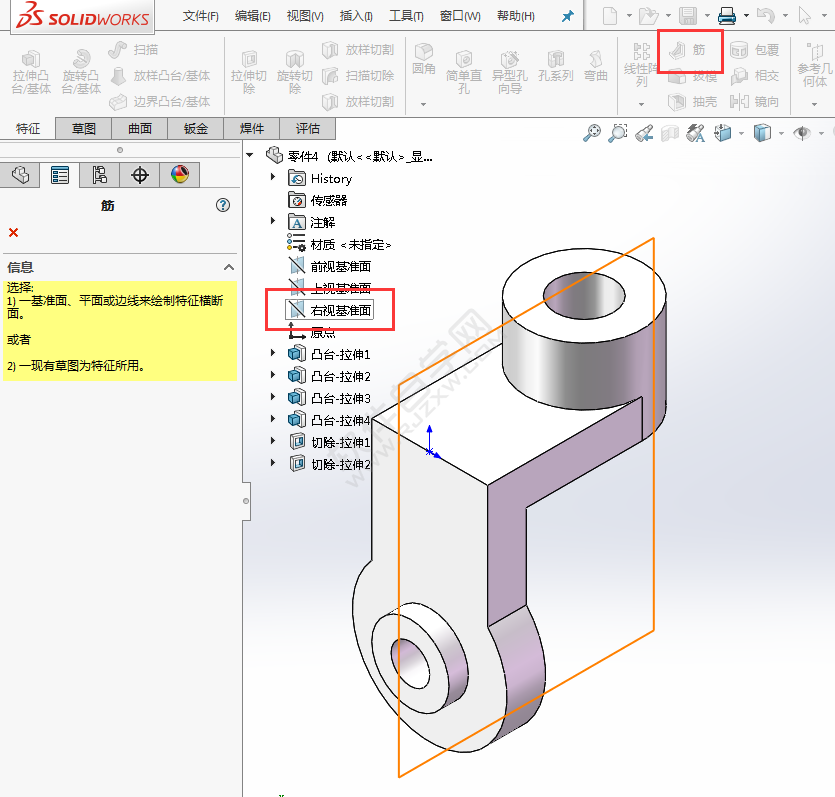

17、點擊筋工具，選擇右視基準面。

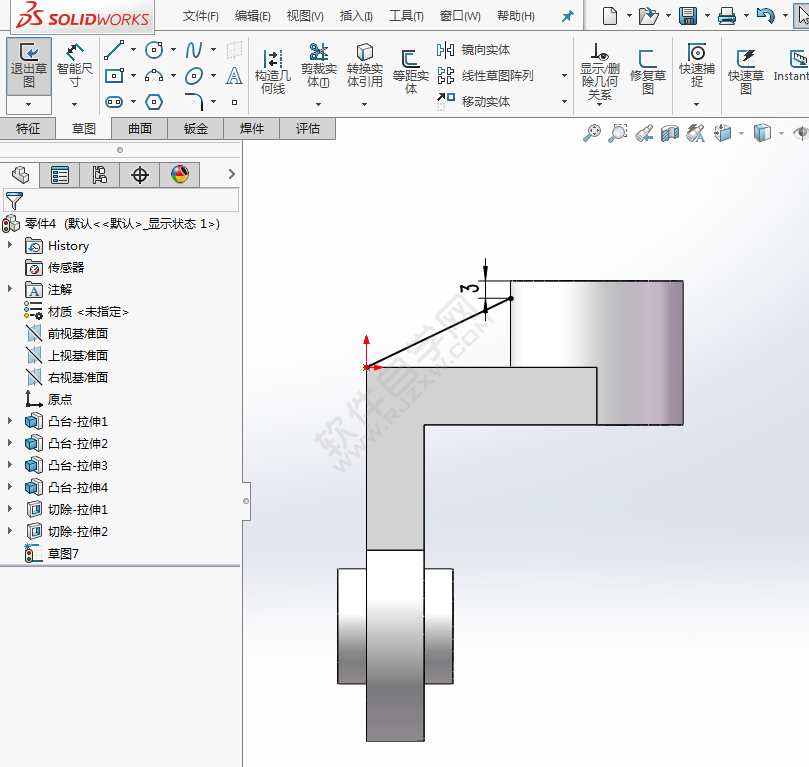

18、繪制一條斜線出來。

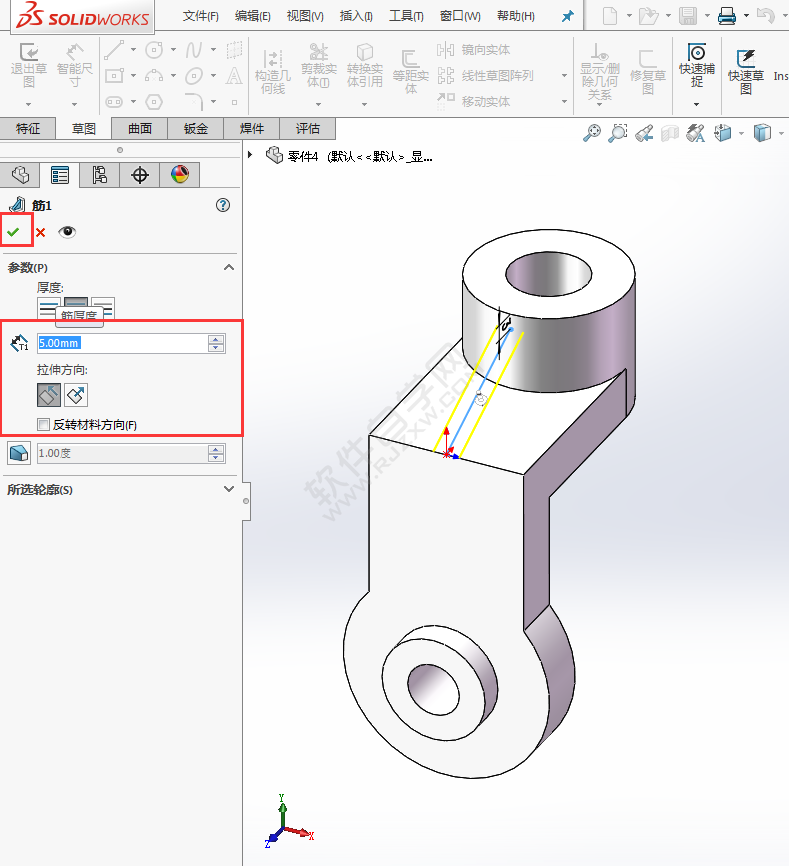

19、設置筋的能數，點擊確定。

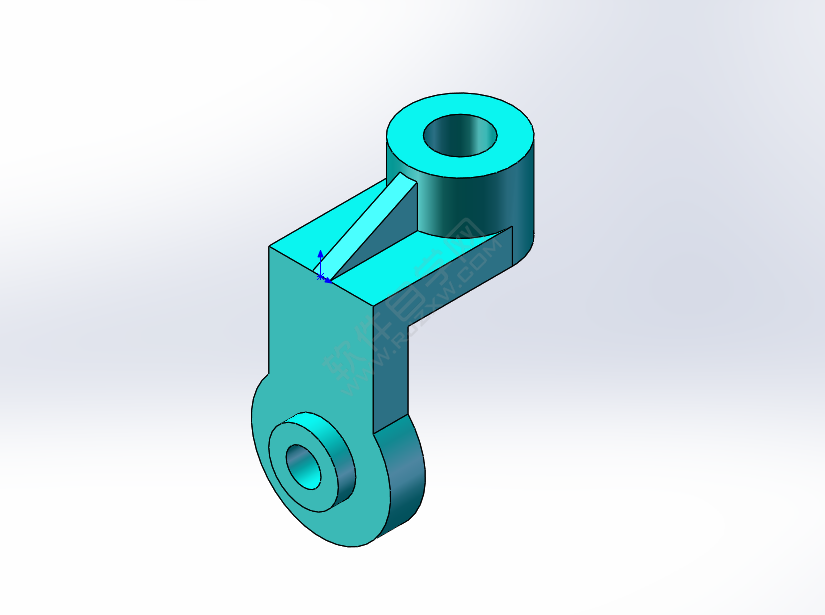

這樣零件就創建好了。

另一個角度的效果。

以上就是SolidWorks新手建模練習題-025，希望大家喜歡，請繼續關注好吧啦網。
