下面給大家介紹的是solidworks倒圓、切除與筋繪制實體的方法與步驟，具體操作如下：

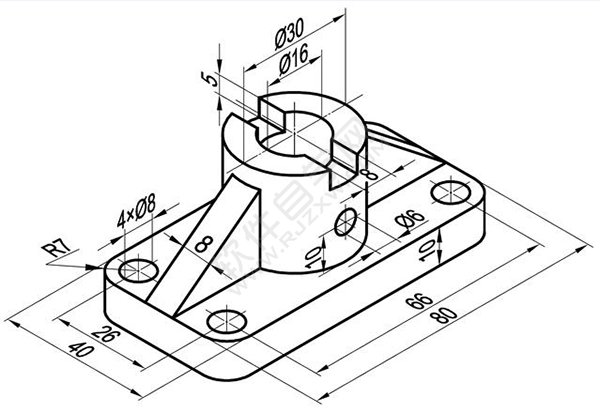

今天分享的建模零件只要用拉伸凸臺、切除、筋、倒圓等特征就可以完成。尺寸如下：

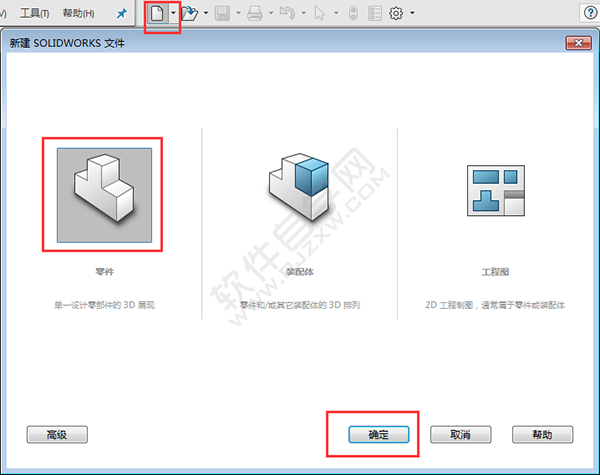

1、打開Solidworks2016軟件，點擊新建，選擇零件，點擊確定。

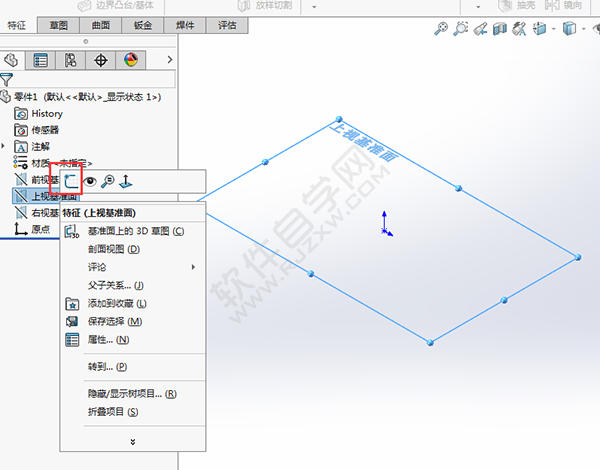

2、右擊上視基準面，點擊草圖繪制。

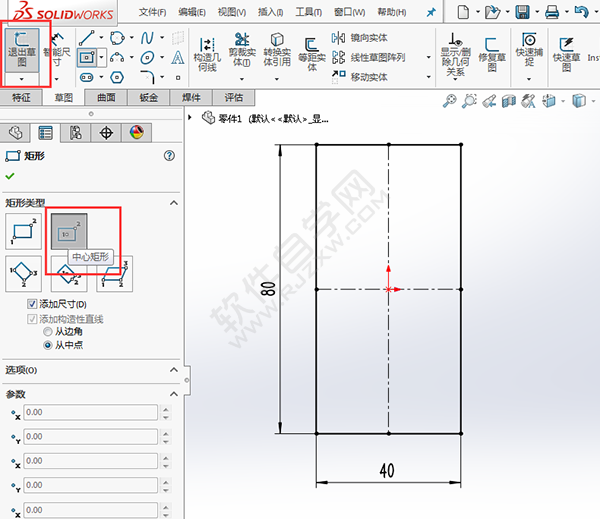

3、點擊中心矩形，繪制一個40x80mm的中心矩形。點擊退出草圖。

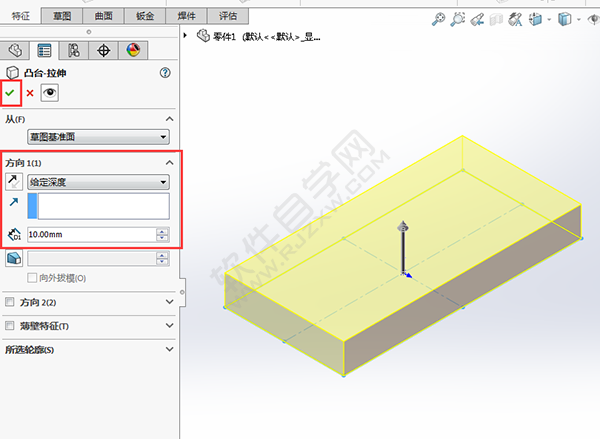

4、草圖凸臺拉伸設置，給定深度為10mm。

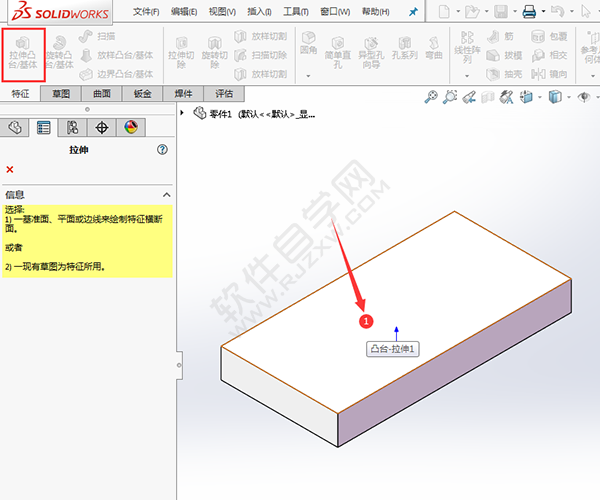

5、點擊拉伸凸臺，選擇實體表面。

6、點擊圓工具，捕捉坐標，繪制30mm的圓，點擊退出草圖。

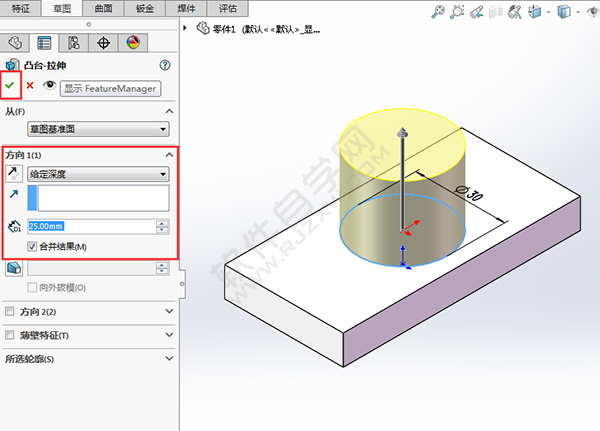

7、設置凸臺拉伸，給定深度為25mm。點擊確定。

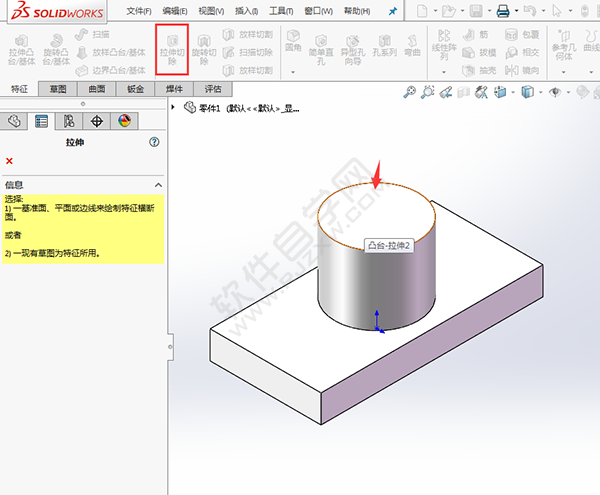

8、點擊拉伸切除。選擇實體的表面，效果如下：

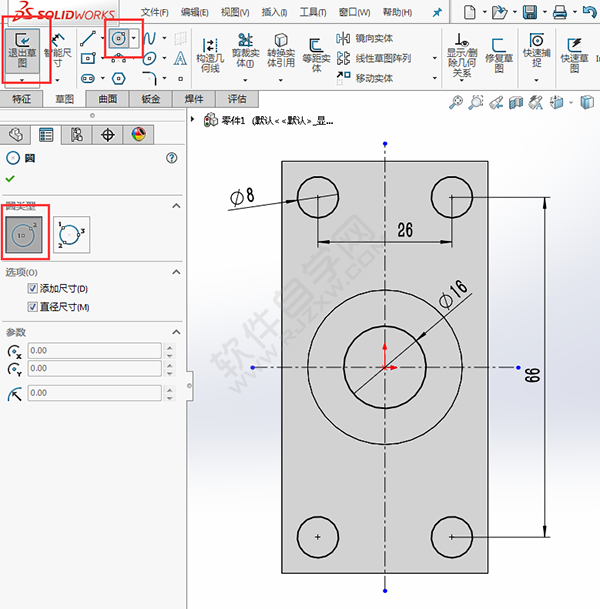

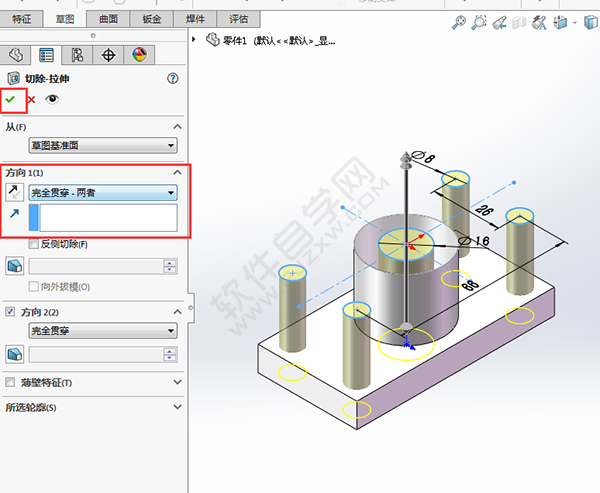

9、點擊圓工具，繪制下面五個圓出來，退出草圖。

10、切除拉伸設置為完全貫穿兩者，點擊確定。

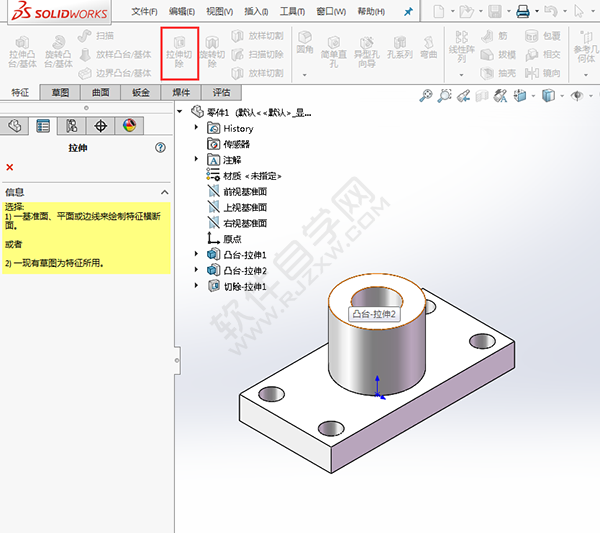

11、點擊拉伸切除。選擇實體的表面，效果如下：

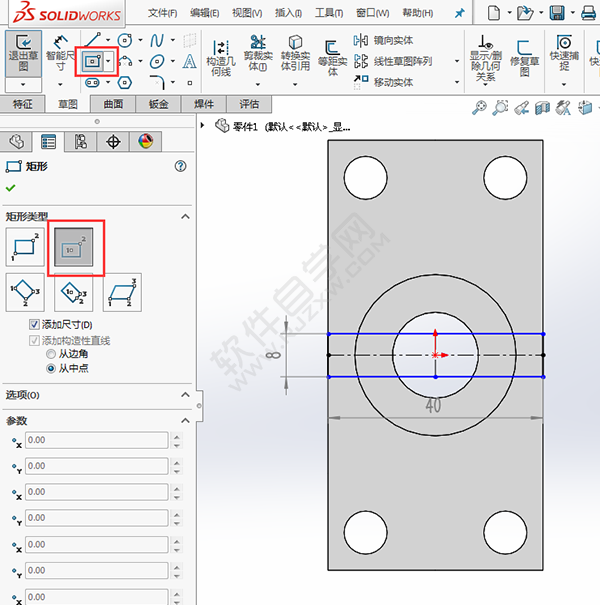

12、點擊中心矩形，繪制一個8x40mm的矩形，點擊退出草圖。

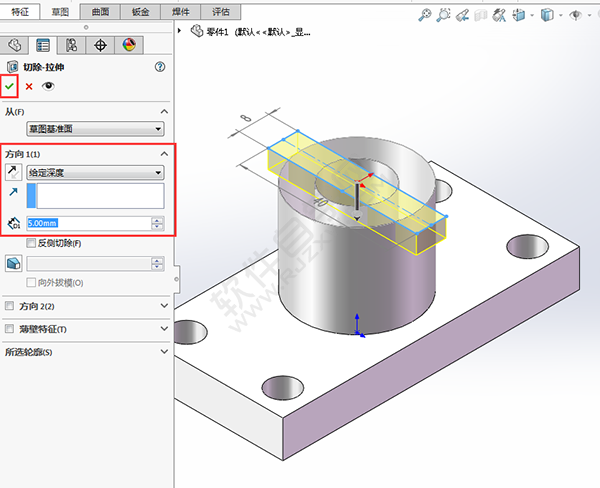

13、設置切除拉伸，給定深度為5mm，點擊確定。

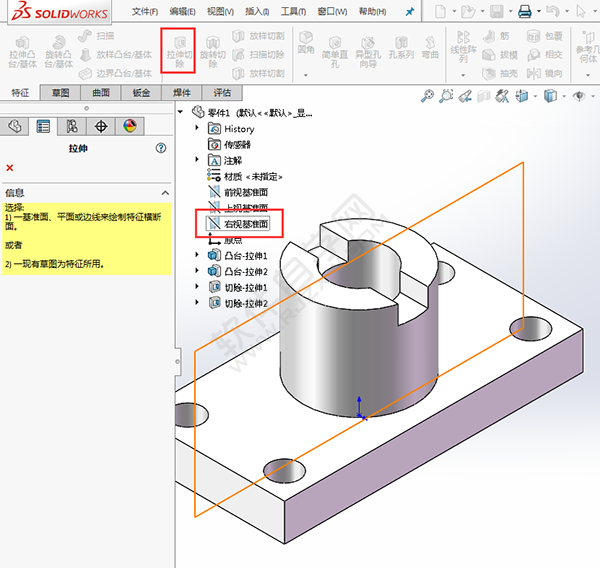

14、點擊拉伸切除。選擇右視基準面，效果如下：

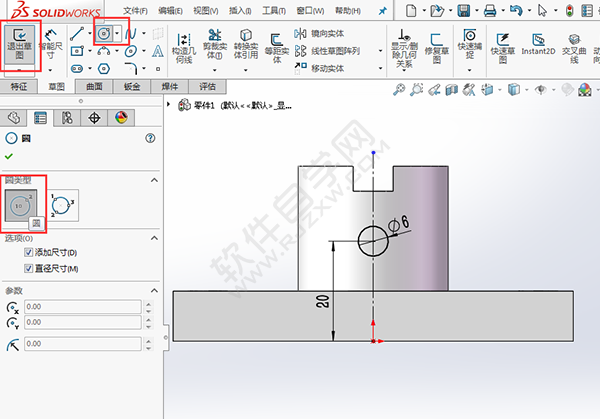

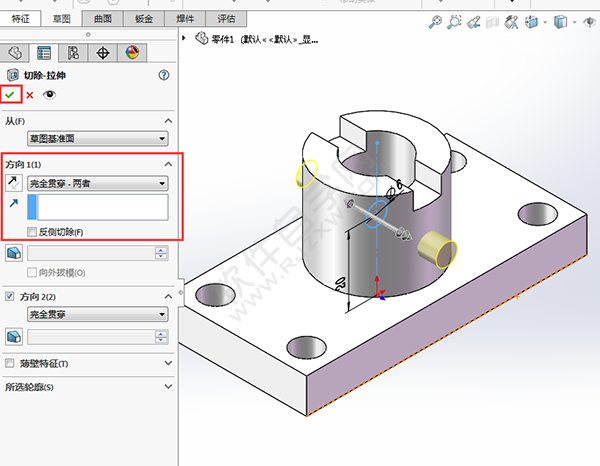

15、繪制一下直徑6mm的圓。退出草圖。

16、設置切除拉伸，方向設置為完全貫穿兩者。點擊確定。

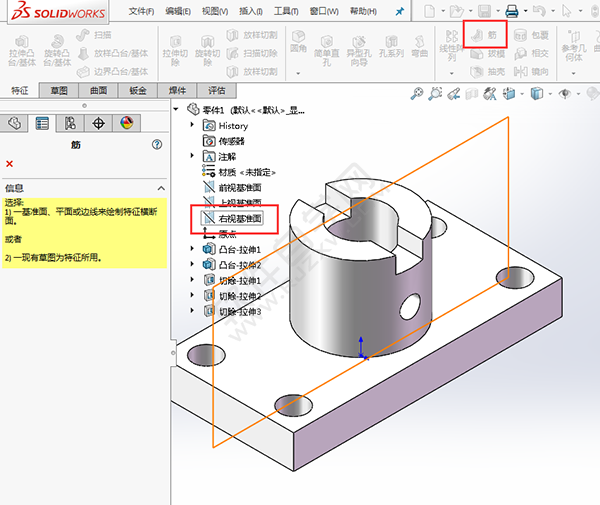

17、點擊筋工具，點擊右視基準面。

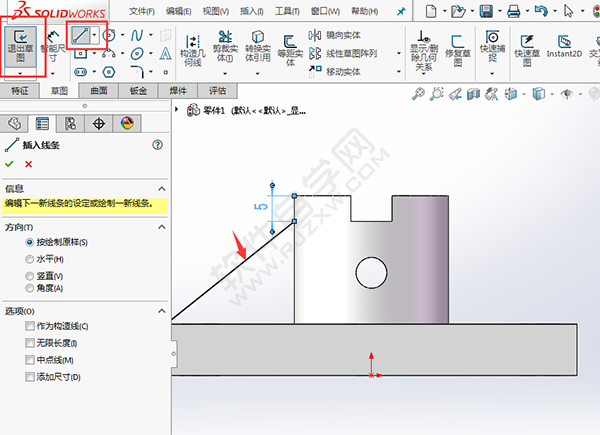

18、用直線，繪制筋的草圖。點擊退出草圖。

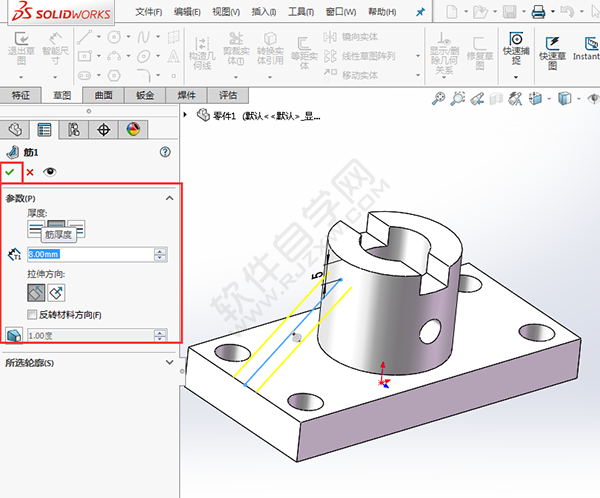

19、設置筋的厚度，與方向，點擊確定。

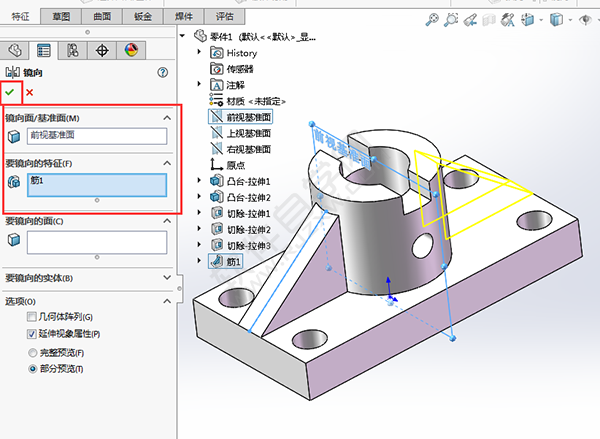

20、點擊鏡向工具，鏡向面選擇前視基準面，特征選擇筋。點擊確定。

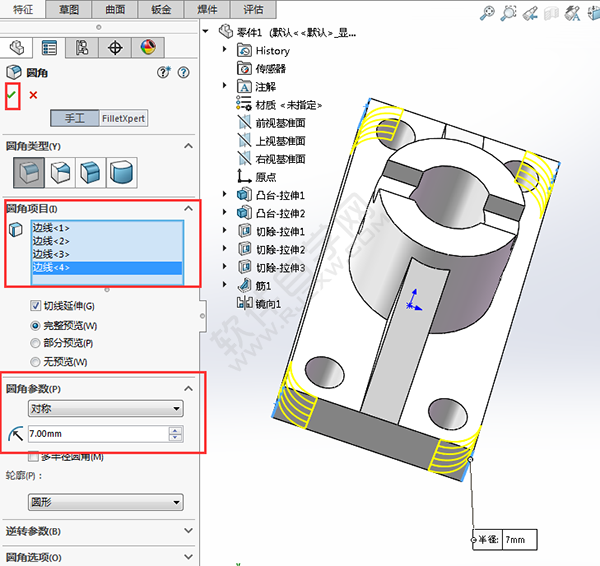

21、點擊倒圓角工具，給實體進行倒半徑為7mm的圓角，點擊確定。

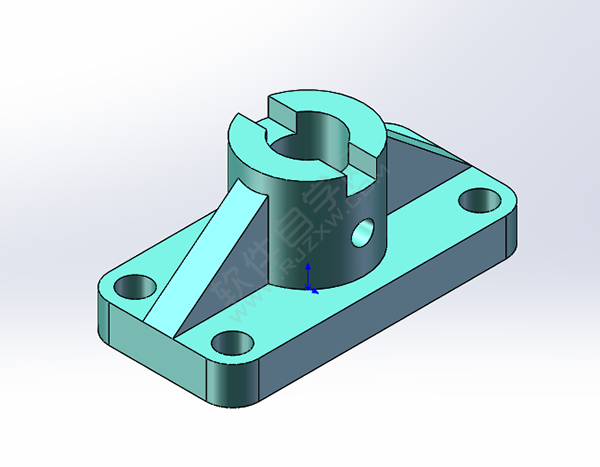

這樣零件就繪制好了。

以上就是solidworks倒圓、切除與筋繪制實體，希望大家喜歡，請繼續(xù)關注好吧啦網(wǎng)。
