下面給大家介紹的是CAD中怎么畫減壓閾圖例的方法，具體操作步驟如下：

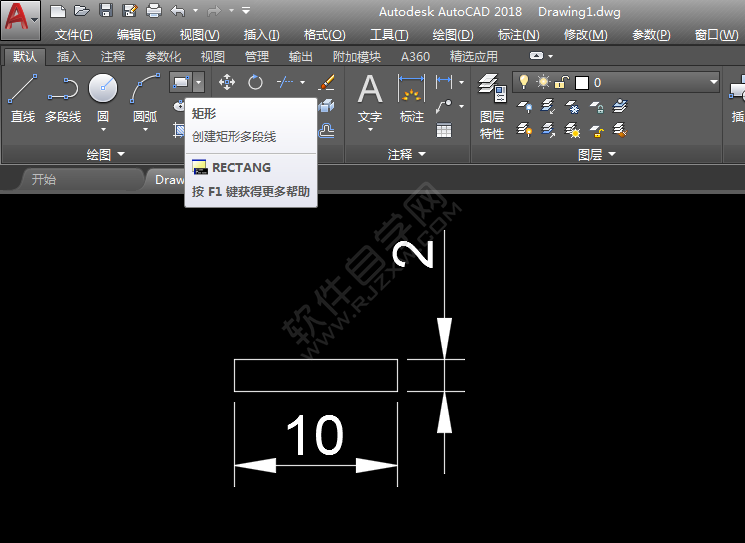

1、打開CAD軟件，點擊矩形工具，繪制一個10x2mm的矩形，效果如下：

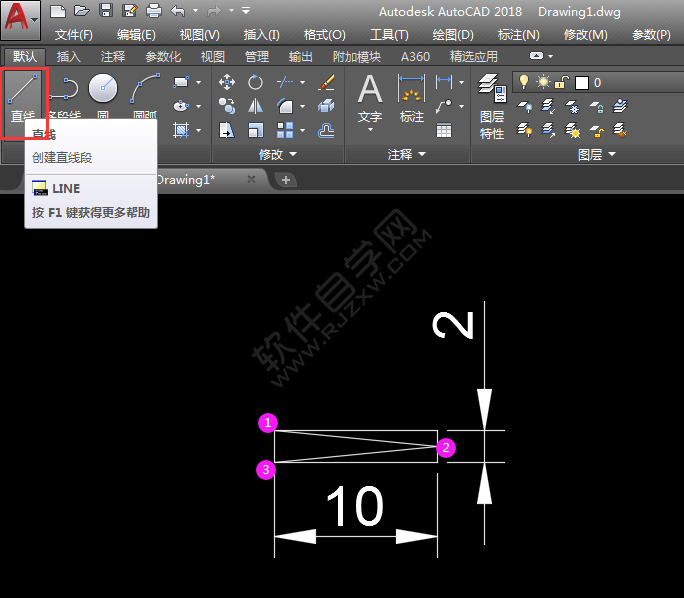

2、同樣點擊直線工具，繪制二條直線出來，效果如下：

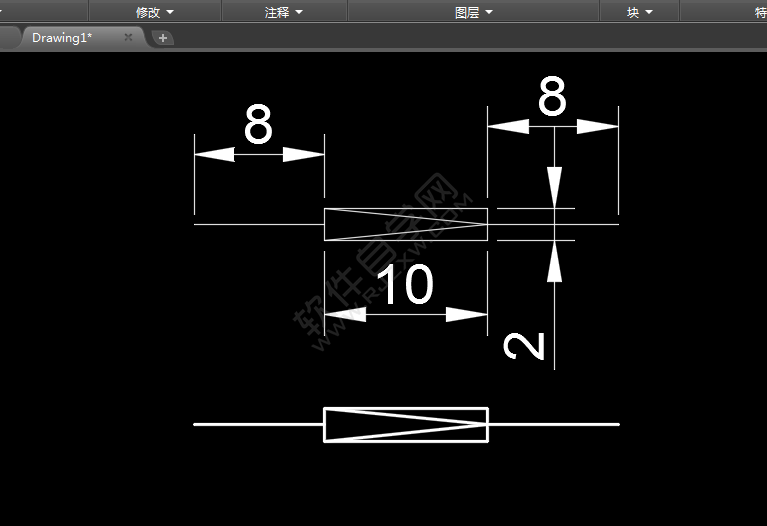

3、同樣的方法，使用直線工具，捕捉中點，繪制兩條直線8mm的直線出來，效果如下：

4、尺寸圖出來后，復制一份，給線框加粗即可。
