下面給大家介紹的是六邊形包裹的筆筒怎么用SolidWorks畫的方法，希望能幫助到大家，具體操作步驟如下：

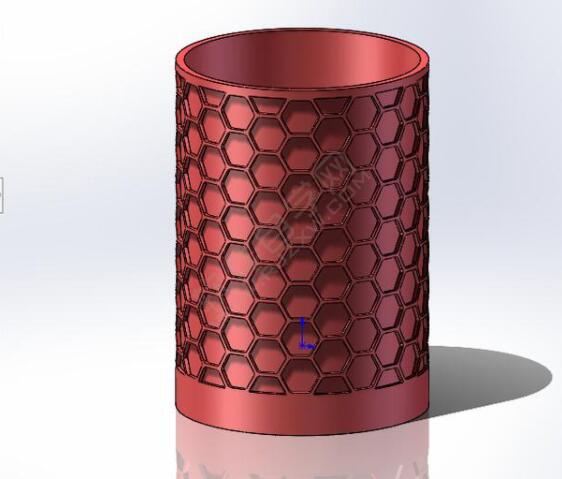

效果圖：

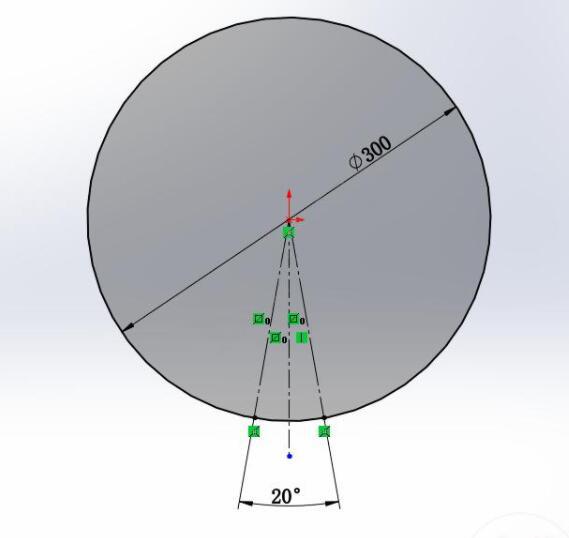

1、打開solidworks軟件，進入上視基準面，繪制一個直徑300mm的草圖圓。

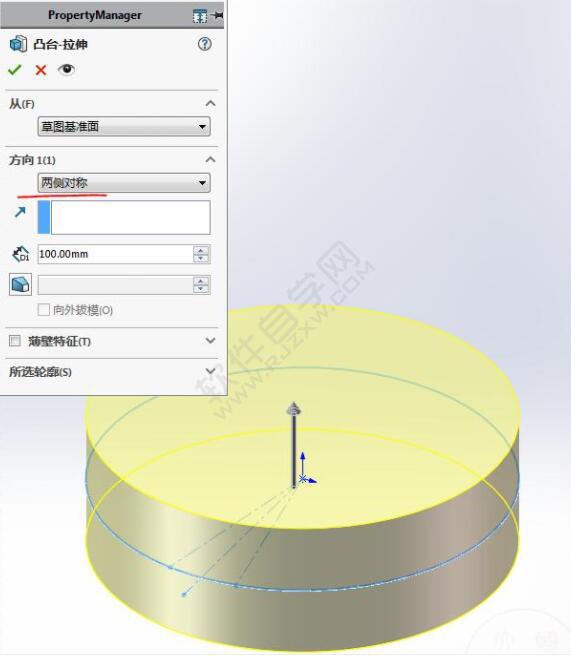

2、退出草圖，設置凸臺拉伸，設置兩側對稱拉伸，高度為100mm。

3、再一次進入前視基準面，繪制下面的六邊形草圖出來。

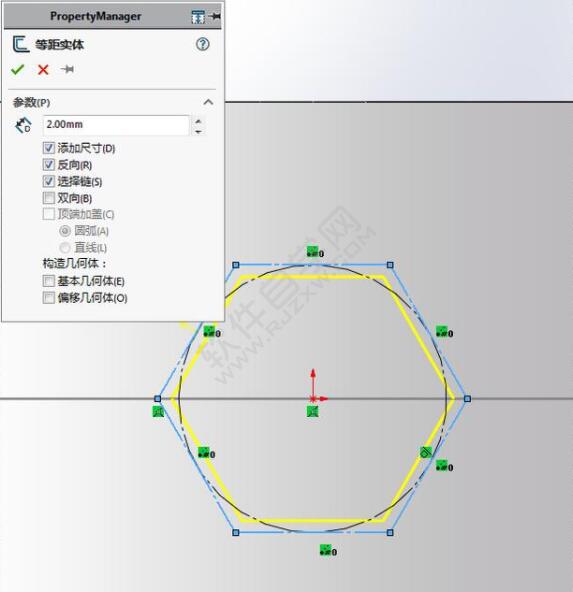

4、進入正視前視基準面，把六邊形進行等距實體偏移2mm。

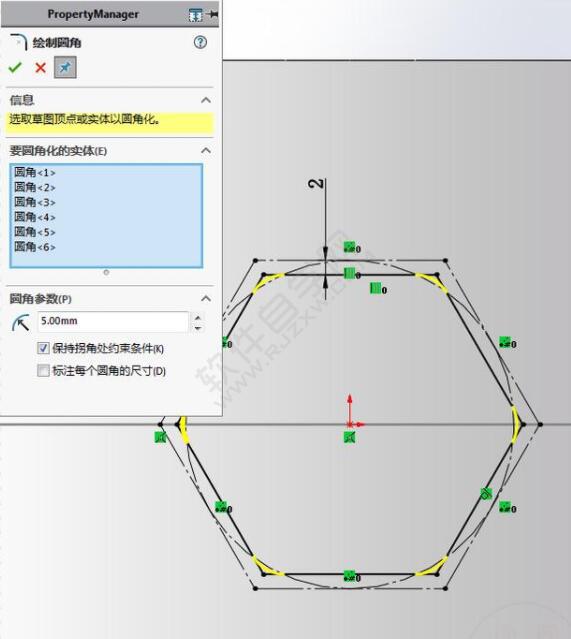

5、再使用繪制圓角工具，繪六邊形進行倒圓角處理，圓徑參數為5mm。

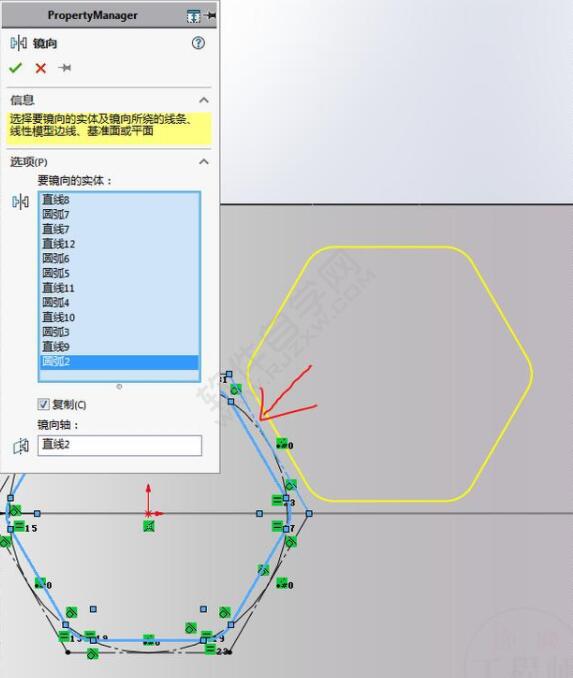

6、然后再使用鏡向工具，把六邊形進行鏡向一份出來。

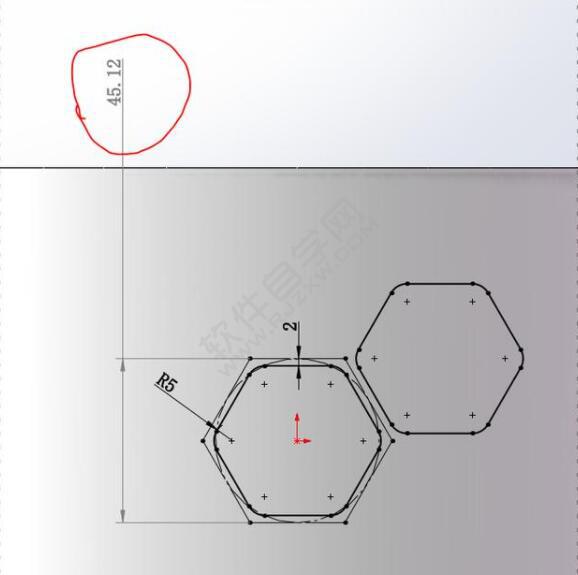

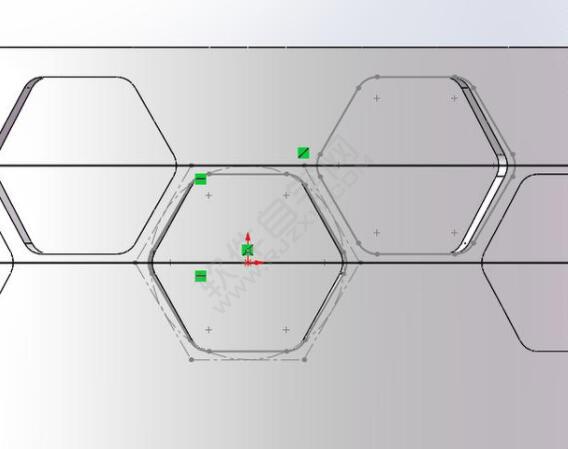

7、然后再把六邊形進行一個尺寸標注約束，如下圖：

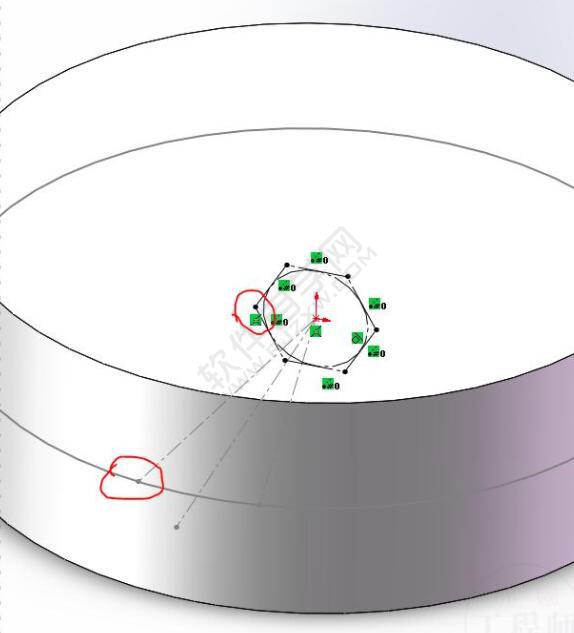

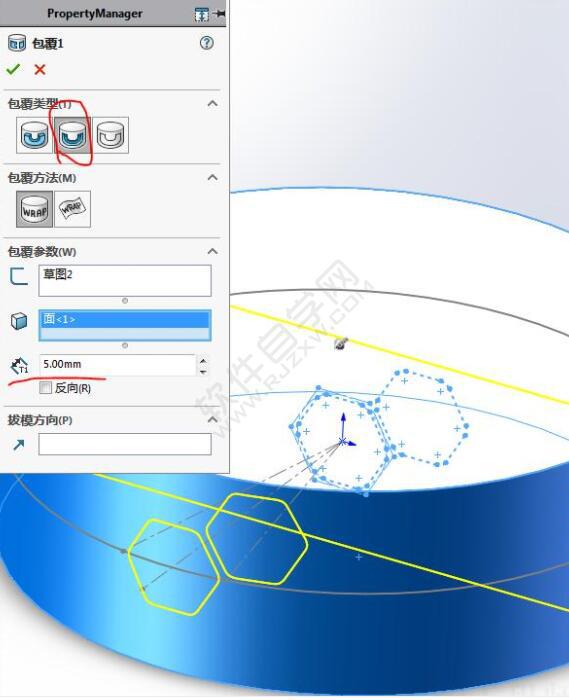

8、然后把草圖進行包覆設置，到面，厚度為5mm.

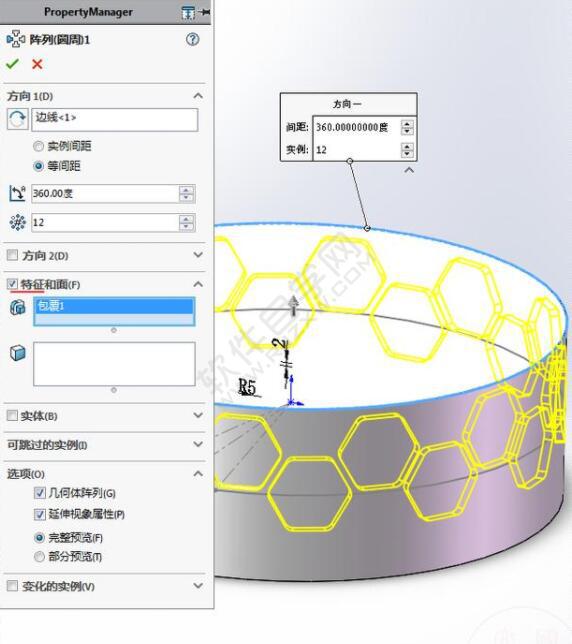

9、然后再進行圓周陣列。特征為包覆。數量為12個，角度為360度。

10、然后在前視基準面上，繪制一個矩形。

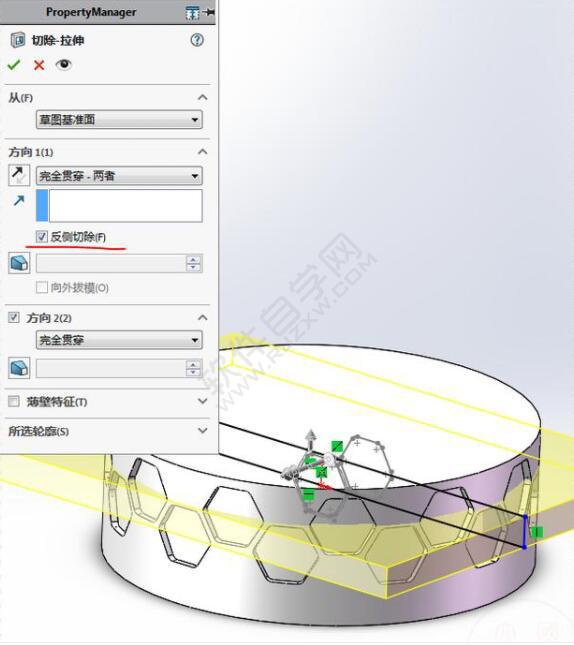

11、然后設置拉伸切除，方向?yàn)橥耆灤﹥烧摺７磦?cè)切除。

12、切除后的效果。

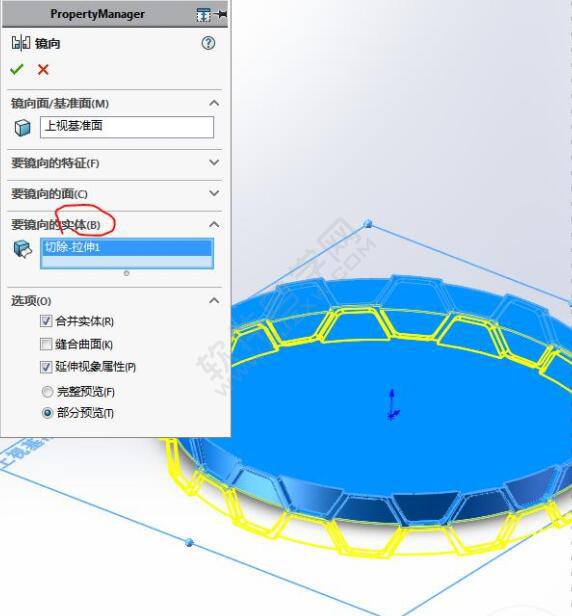

13、然后選擇實體，進行鏡向。

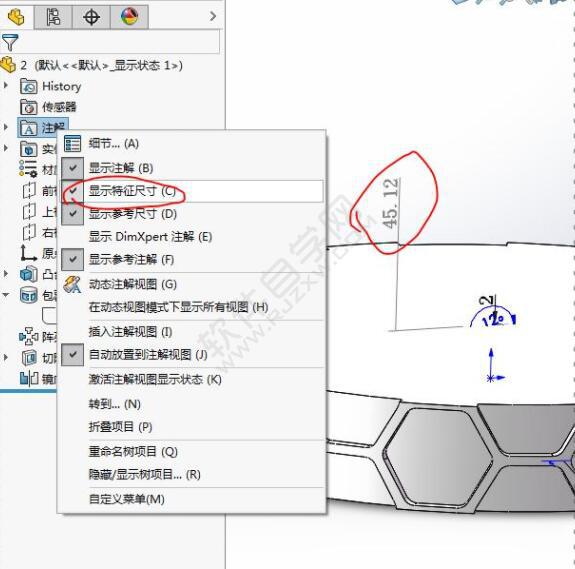

14、通過注解的選項，顯示特征尺寸。查看是多少。

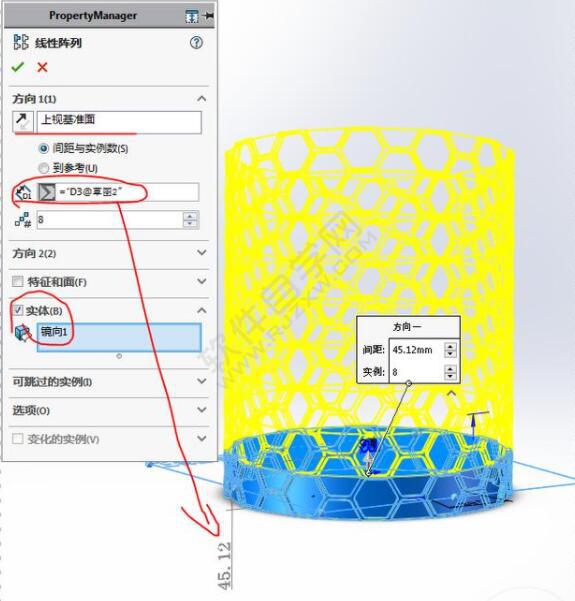

15、參數為草圖的標注。數量為8個。效果如下：

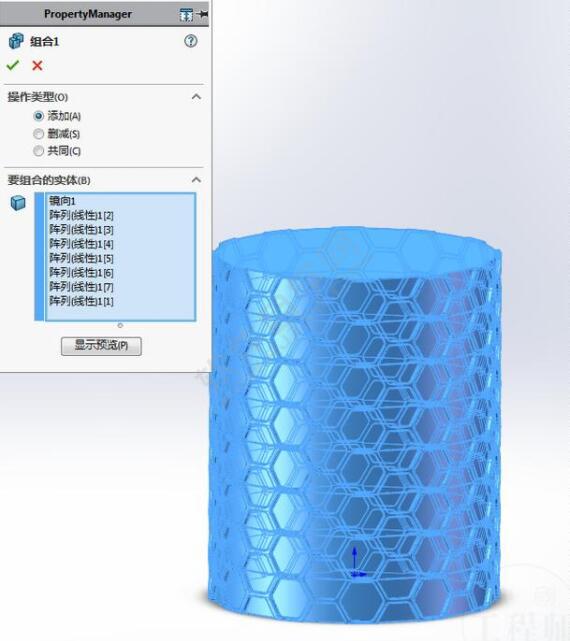

16、然后再使用組合工具，把陣列好的特征組合成一個實體。

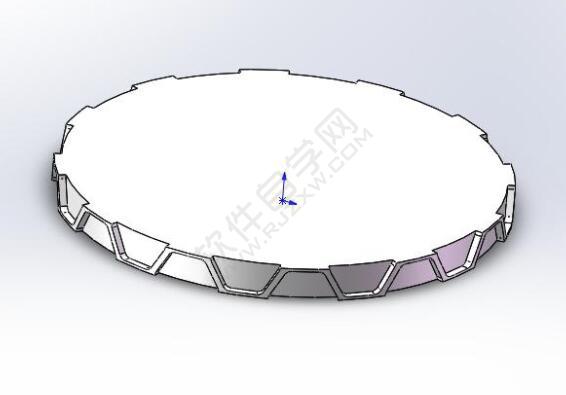

17、這是組合后的效果。

18、然后再實體的最底面，繪制一個小圓，進行相關的標注。

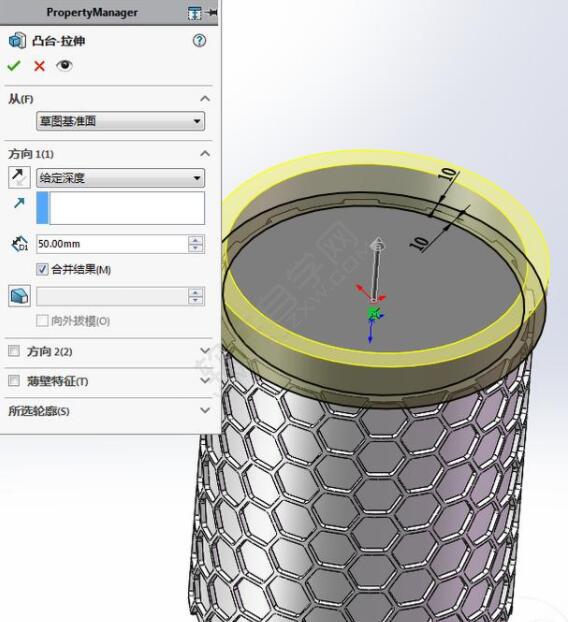

19、然后向上進行拉伸50mm，效果如下：

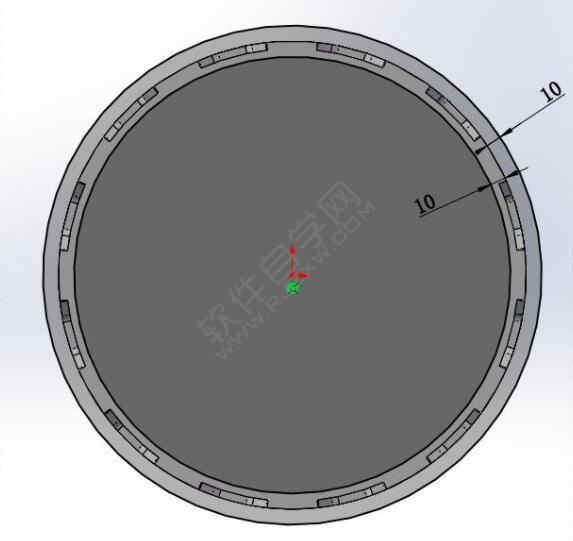

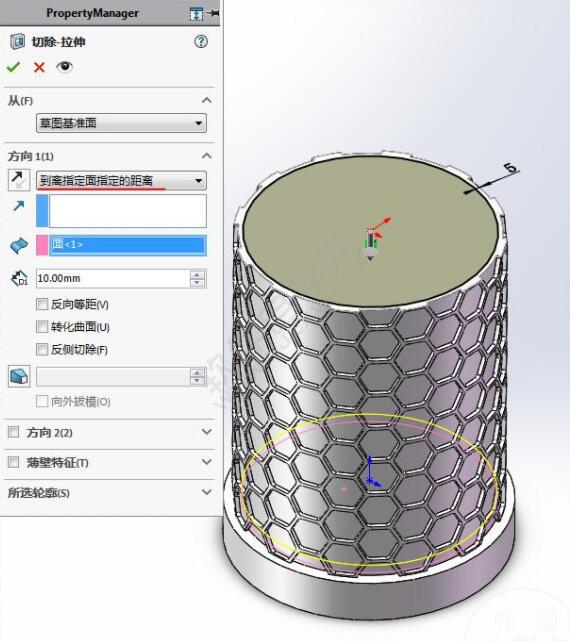

20、然后再實體的最上面，繪制一個小圓，進行拉伸切除。指到到面的離距為10mm.

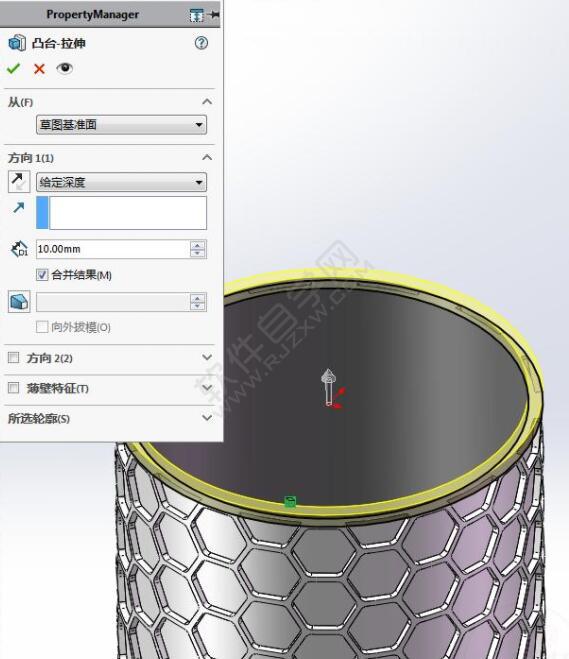

21、然后再繪制一個草圖圓，向下拉伸為10mm。

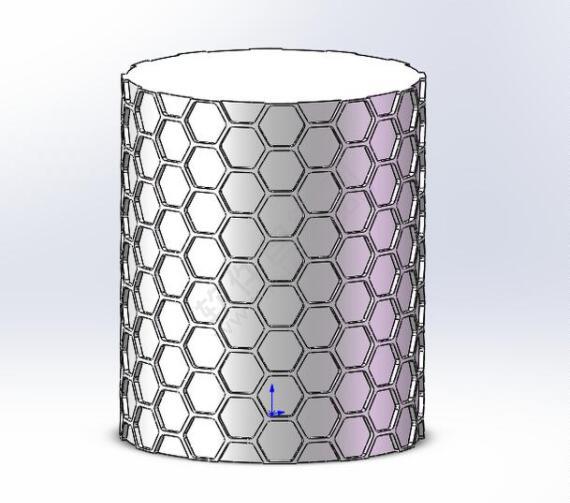

22、最后效果就出來了。

以上就是六邊形包裹的筆筒怎么用SolidWorks畫，希望大家喜歡，請繼續關注好吧啦網。
