CAD2022創建新視口是什么意思

瀏覽:94日期:2023-11-11 18:22:14
可以使用 MVIEW(制作視圖)命令的“新建”選項,在圖紙空間中創建其他布局視口。使用多個布局視口,可以按相同或不同的比例顯示模型空間的不同視圖。 創建新視口

可以使用 MVIEW(制作視圖)命令的“新建”選項,在圖紙空間中創建其他布局視口。使用多個布局視口,可以按相同或不同的比例顯示模型空間的不同視圖。

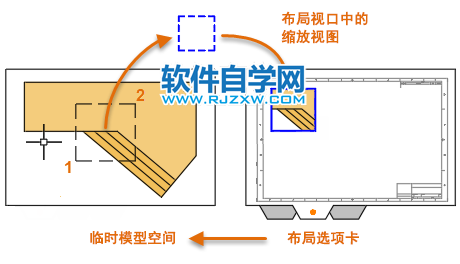

通過布局選項卡,在“命令”窗口中輸入 MVIEW 并選擇“新建”選項。會暫時顯示模型空間的最大化視圖,您可以單擊兩個點(如圖所示)來定義一個區域。返回到布局,單擊鼠標右鍵以顯示比例列表,然后單擊要使用的比例。單擊某一位置以放置包含縮放視圖的新布局視口。CAD2022創建新視口是什么意思

5.如果您在以后需要設置其他比例,則選擇布局視口并單擊三角形比例夾點。此操作將顯示可從中選擇的比例列表。

CAD2022創建新視口是什么意思

默認情況下,縮放視口將自動鎖定,以防止意外縮放或平移,從而更改比例或剪裁邊界。可通過以下方式鎖定和解鎖布局視口:選擇布局視口,單擊鼠標右鍵以顯示快捷菜單,然后依次選擇“顯示鎖定”>“啟用”或“禁用”。

注: 根據草圖約定的要求,非連續線型中的虛線和空格會始終以相同的長度顯示,而不管布局視口的比例如何。如果更改布局視口的比例,需要輸入 REGENALL 來立即更新顯示。以上就是CAD2022創建新視口是什么意思,希望大家喜歡,請繼續關注好吧啦網。
