為什么要繪制活動圖？

在visio2010中繪制活動圖是相當常用的,活動圖也是一個很重要的模型圖,當我們真正地進入了編碼階段，我們寫程序的時候需要按照一定的業務邏輯來組織我們的代碼。這就要求我們要細化一個用例所需要涉及的業務流程。活動圖用來描述一個業務過程或一個用例的順序流。在Visio如何繪制活動圖請看下文.

用Visio2010繪制活動圖

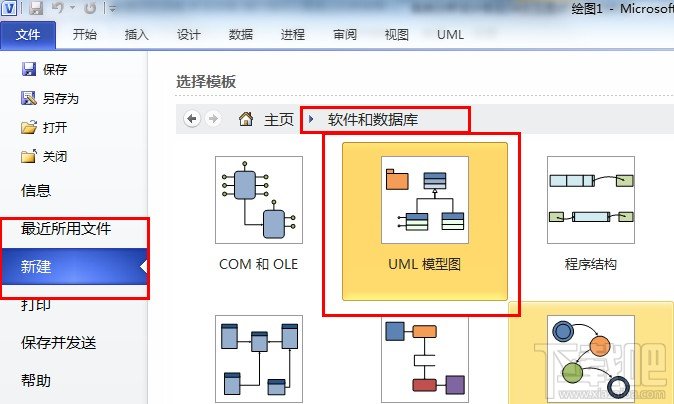

1、選擇模型

2、常用的符號。Visio2010中工具欄對活動圖常用的符號都已經有中文描述，這里不再一一介紹。

3、至此創建活動圖模版的工作就完成了。

活動圖實質上是一個特殊的工作流模型。

用活動圖對工作流建模步驟：

1、識別工作流的目標：

2、確定從起始狀態到終止?fàn)顟B(tài)工作流的前置條件和后置條件；

3、定義并識別為實現目標而必須發生的活動和狀態，按邏輯順序?qū)⑺鼈兎胚M(jìn)模型圖，并對它們命名；

4、定義并畫出所有要在模型圖中創建和修改的對象，將這些對象和活動同對象流連接起來；

5、按泳道決定誰（who）或什么將對執行這些活動和狀態負責；

6、從主流程開始，用轉換符號連接所有的元素 ；

7、在流程可能要分裂出一個候補流（alternate flow）的地方放置一個判斷；

8、評估模型圖，看是否有并發工作流，如果有，用同步表示分叉（forking）和結合（joining）；

9、在每個模型元素的規范窗口中設置動作、觸發器和監護條件

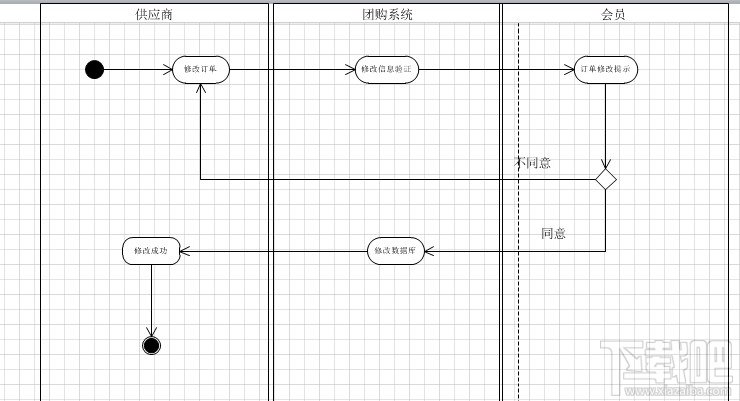

下面我們將以團購系統的會員修改訂單的用例進行活動圖的繪制。
