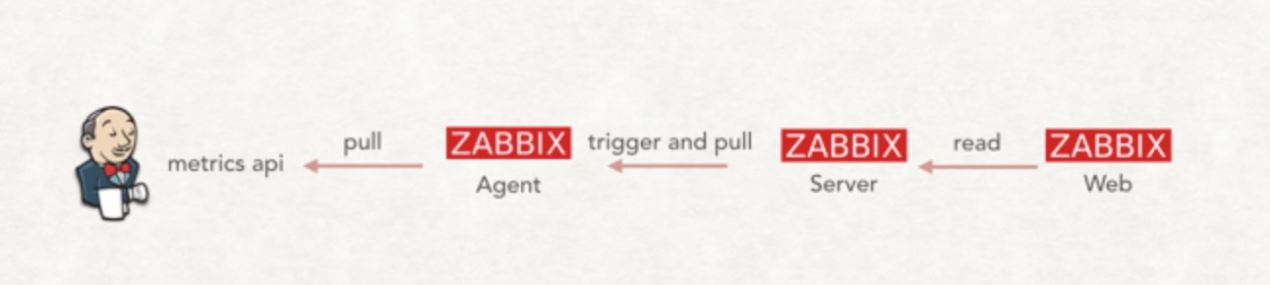

一、監控架構圖

二、實現思路

• 在 Jenkins 上安裝 Metrics 插件，使 Jenkins 暴露 metrics api；
• 編寫python代碼從api抓取數據，并將數據解析為zabbix可以識別的格式；
• 配置 Zabbix server 及 agent 以實現監控及告警

三、具體配置

1、安裝Jenkins Metrics插件

插件下載地址：http://updates.jenkins-ci.org/download/plugins/metrics/

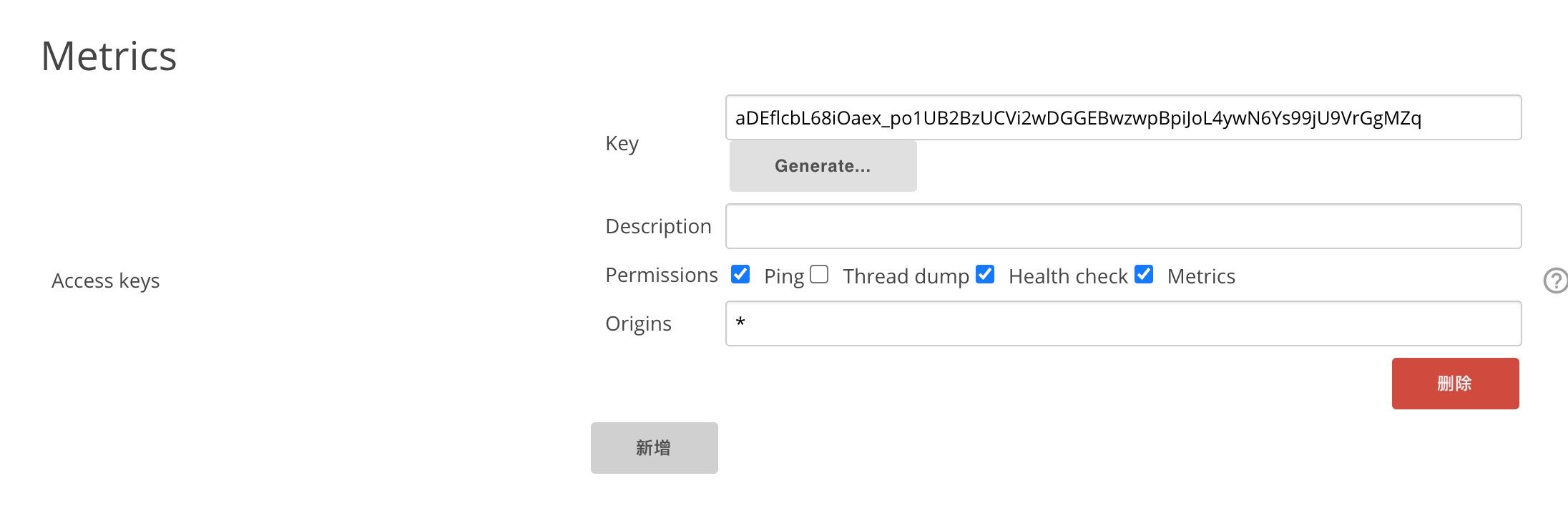

安裝 Metrics 插件，在系統配置中，會多出“Metrics”的配置，如下圖：

配置項不復雜。我們需要點擊“Generate...”生成一個 Access Key（生成后，記得要保存）。這個 Key 用于身份校驗，后面我們會用到。

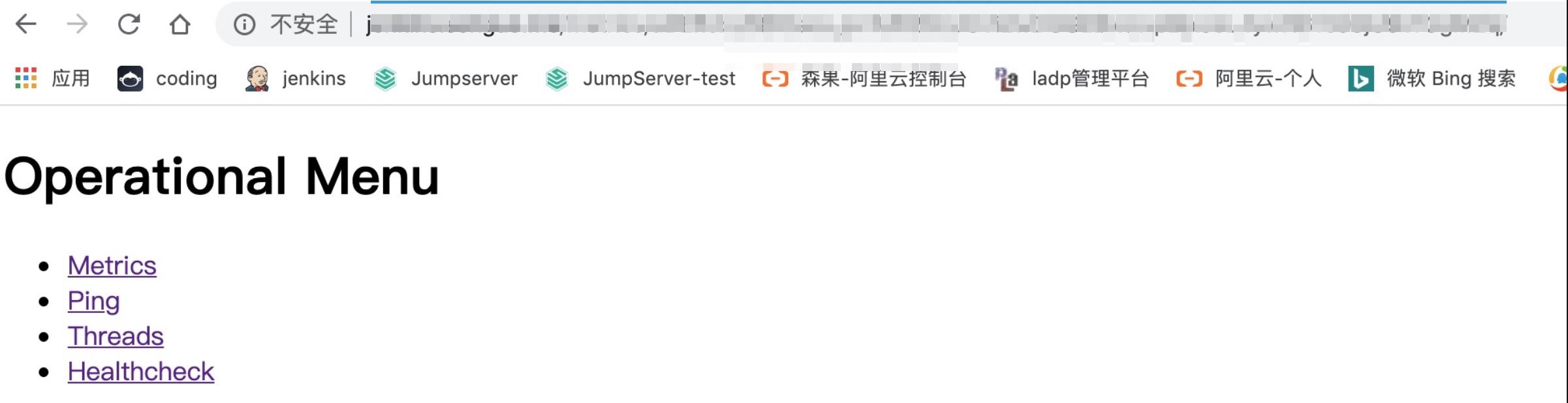

保存后，我們在瀏覽器中輸入URL：http://jenkins.local,me/metrics/<剛生成的 Access Key> 驗證 Jenkins 是否已經暴露 metrics。如果看到如下圖，就說明可以進行下一步了:

1.1 Metrics 插件介紹

Metrics 插件是基于 dropwizard/metrics 實現。它通過4個接口暴露指標數據：/metrics，/ping，/threads，/healthcheck。

1.2 Metrics 插件：/metrics 接口介紹

點擊上圖中的metric鏈接（http://jenkins.local.me/metrics/<Access Key>/metrics），它暴露了以下指標數據：

{ version: "4.0.0", gauges: {...}, counters: {...}, histograms: {...}, meters: {...}, timers: {...}}

Gauges：某項指標的瞬時值，例如：當前 Jenkins executor 的總個數（jenkins.executor.count.value）
Counters：某項指標的總數值，例如：http 請求活動連接數（http.activeRequests）
Meters：一段時間內，某事件的發生概率，例如：Jenkins成功執行的任務每分鐘的執行次數（jenkins.runs.success.m1_rate）
Histogram：統計指標的分布情況。例如：Jenkins executor 數量的分布（jenkins.executor.count.history）
Timer：某項指標的持續時間。例如：Jenkins 任務等待時間（jenkins.job.waiting.duration）

1.3 Metrics插件其他接口

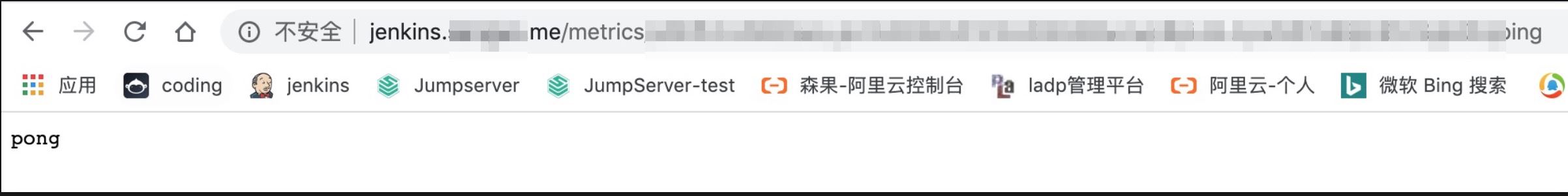

/ping：接口返回pong代表 Jenkins 存活，如下圖：

/threads：返回 Jenkins 的線程信息

/healthcheck：返回以下指標：

{ "disk-space" : {  "healthy" : true }, "plugins" : {  "healthy" : true,  "message" : "No failed plugins" }, "temporary-space" : {  "healthy" : true }, "thread-deadlock" : {  "healthy" : true }}

Zabbix server 通過與 Zabbix agent 進行通信實現數據的采集。而 Zabbix agent 又分為被動和主動兩種模式。我們使用的是被動模式，也就是Zabbix server 向 agent 索要數據。
所以，我們需要在 Zabbix agent 所在機器放一個獲取 Jenkins 指標數據的腳本。再配置 Zabbix server 定時從該 agent 獲取數據，最后配置觸發器（trigger）實現告警。

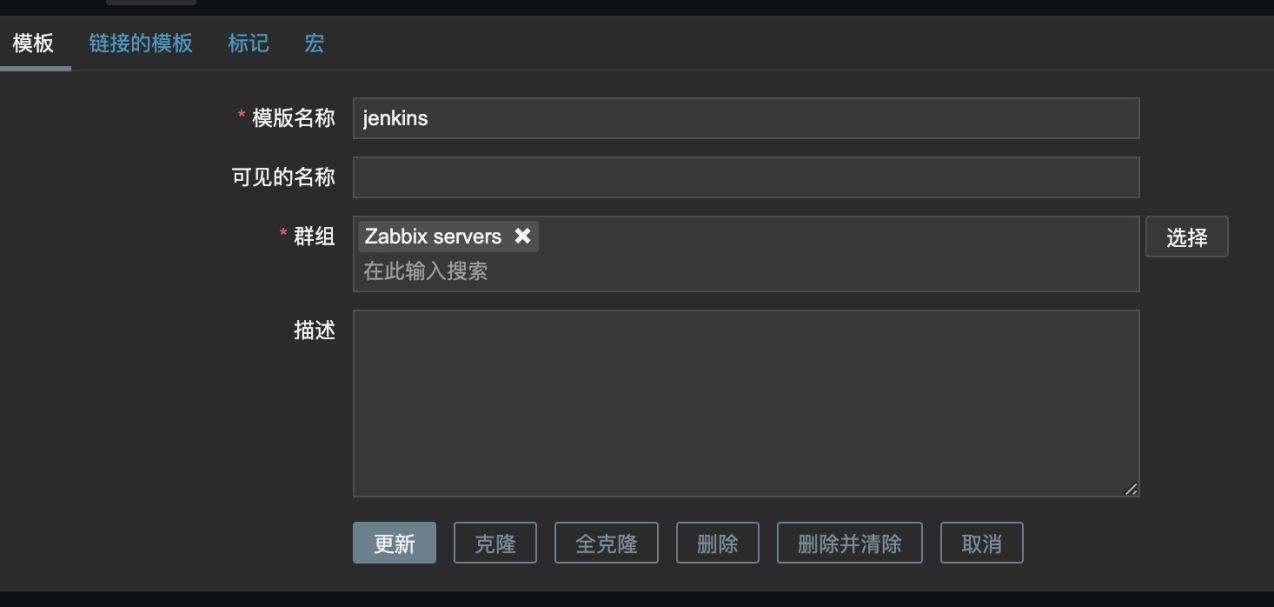

2.1 創建監控模板并鏈接至主機組

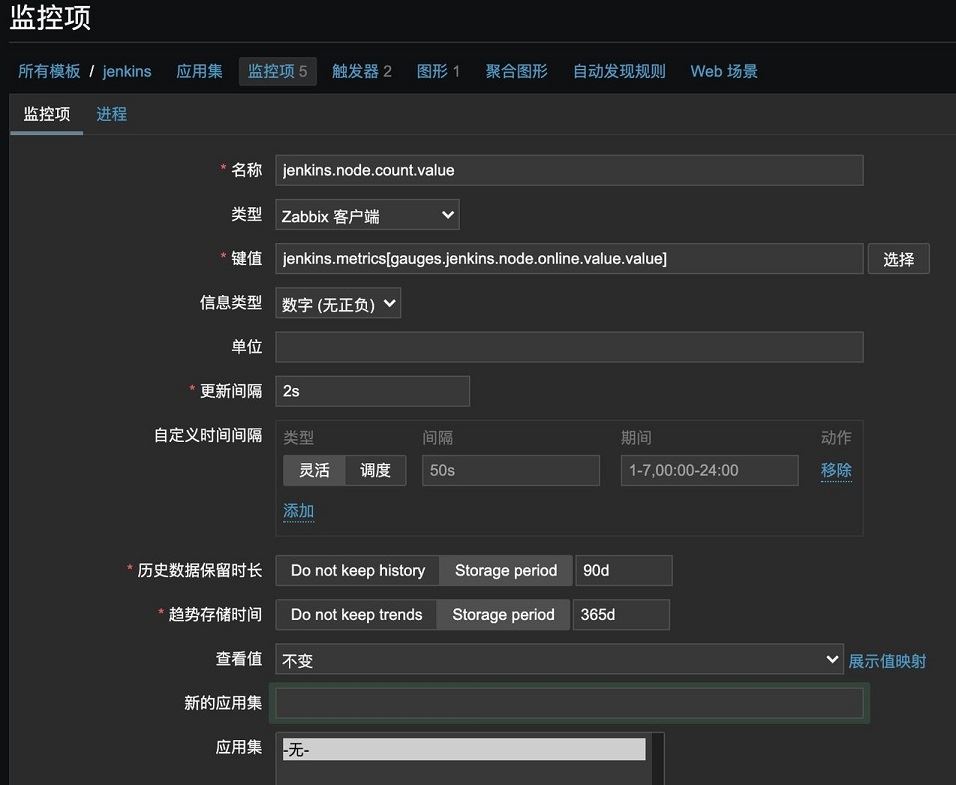

2.2 創建監控項

這里需要解釋其中幾個選項為什么要那樣填：

• 類型：是 Zabbix server 采集指標的類型，我們選擇的是 Zabbix agent，如上文所說。
• 鍵值：由于我們要監控的指標并不是 Zabbix 預定義的。所以，需要使用用戶自定義參數來實現監控 Jenkins 指標。Key 填的值為：jenkins.metrics[gauges.jenkins.node.count.value.value]。jenkins.metrics是需要執行的真正的 Key 名稱。而 [] 內是傳給該 Key 對應的命令的參數。對于初學者，Zabbix 這部分概念非常不好理解。也許這樣會更好理解：在使用用戶自定義參數來實現監控的情況下，Zabbix server 會將這個 Key 發送給 agent，然后 agent 根據這個 Key 執行指定的 邏輯 以獲取指標數據。這個 邏輯 通常是一段腳本（shell命令或Python腳本等）。而腳本也是可以傳參的，[]中的值就是傳給腳本的參數。
• 信息類型：監控數據的數據類型，由于該監控項監控的是 Jenkins node 節點的個數，所以，使用數字整型。
• 更新間隔：指 Zabbix server 多長時間向 agent 獲取一次數據。

到此，Zabbix server 端已經配置完成。可以在監測->最新數據中查看是否有最新的數據，然后可以創建儀表盤將數據以圖形的方式呈現出來。其他監控項也可以按此方法進行配置。

監控腳本代碼
