nginx七層負載均衡配置詳解
目錄
- 一、負載均衡介紹
- 二、nginx下載安裝
- 1、下載nginx源碼包
- 2、安裝并啟用
- 三、nginx七層負載均衡配置
- real server設置：
- 客戶端設置：
- 四、nginx擴充調度算法（sticky）
- 1.下載擴展包
- 2.編譯前做一些優化：
- 3.重新編譯
一、負載均衡介紹
1）四層負載均衡所謂四層就是基于IP+端口的負載均衡
四層負載均衡，是指OSI七層模型中的傳輸層，傳輸層已經支持TCP/IP的控制，所以只需要對客戶端的請求進行TCP/IP協議的包轉發就可以實現負載。
2）七層負載均衡七層是基于URL等應用層信息的負載均衡
七層負載均衡是在應用層，它可以完成很多應用方面的協議請求
3）四層與七層區別四層負載均衡數據在底層就進行了分發，而七層負載均衡數據包則是在最頂層進行分發,七層負載均衡效率沒有四層負載均衡高。
四層負載均衡可以用來解決七層負載均衡端口限制問題（七層負載均衡最大使用65535個端口號）
但是四層不支持協議的轉發(http,https,DNS等）只支持IP，不識別域名。
七層負載均衡更貼近于服務，如HTTP協議就是七層協議
支持很多功能,比如支持http信息的改寫、頭部信息的改寫、安全應用規則控制、URL匹配規則控制、以及轉發、rewrite等一些規則，在應用層的服務里面可以做的內容更多。
二、nginx下載安裝

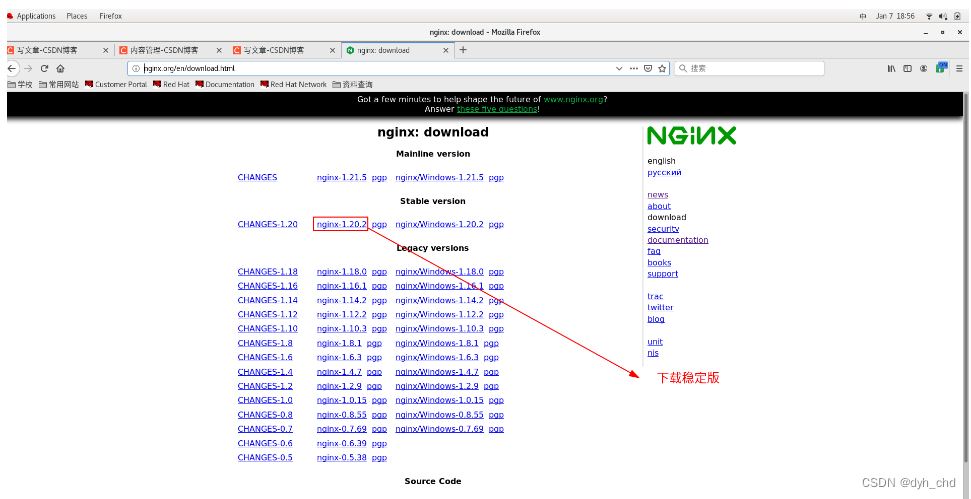

1、下載nginx源碼包
nginx網站域名：http://nginx.org/
[root@server1 ~]# wget http://nginx.org/download/nginx-1.20.2.tar.gz [root@server1 ~]# lsnginx-1.20.2.tar.gz [root@server1 ~]# tar -zxf nginx-1.20.2.tar.gz [root@server1 ~]# lsnginx-1.20.2 nginx-1.20.2.tar.gz
2、安裝并啟用

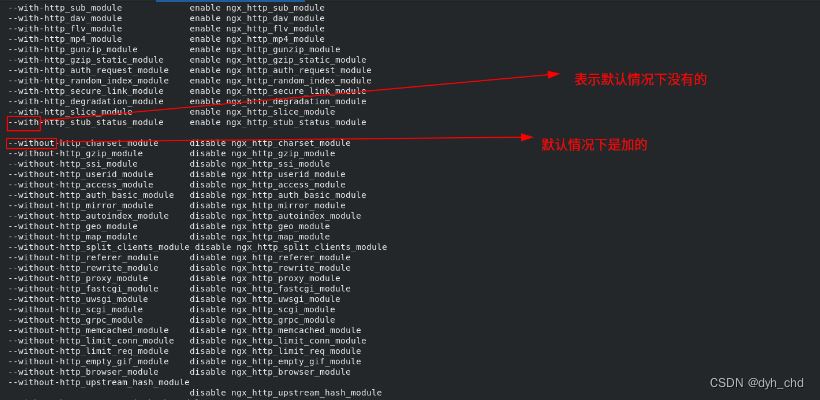

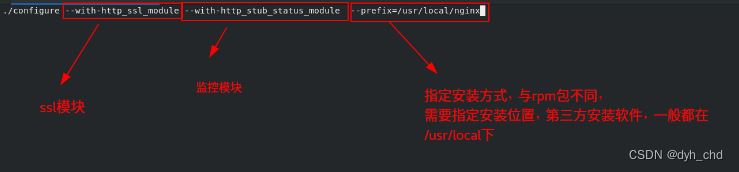

[root@server1 ~]# cd nginx-1.20.2[root@server1 nginx-1.20.2]# lsauto CHANGES CHANGES.ru conf configure contrib html LICENSE man README src [root@server1 nginx-1.20.2]# ./configure --help #可以看到可用參數 [root@server1 nginx-1.20.2]# ./configure --with-http_ssl_module --with-http_stub_status_module --prefix=/usr/local/nginx【注：此命令是安裝一些模塊，此命令必須在nginx源碼目錄下執行】

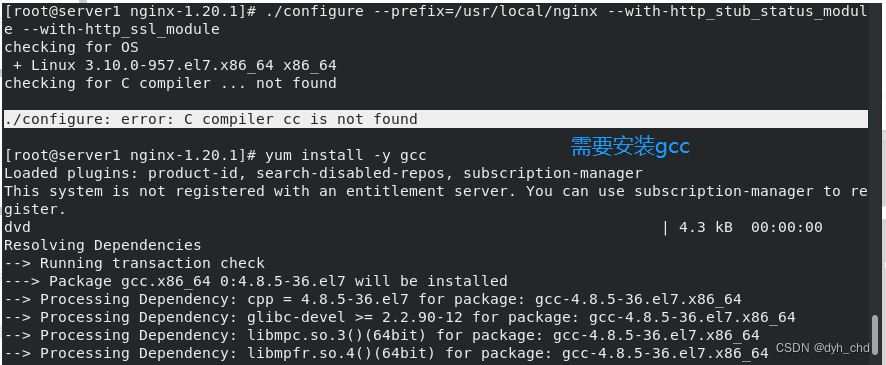

解決：
yum install -y gcc
繼續編譯
解決：
yum install -y pcre-devel

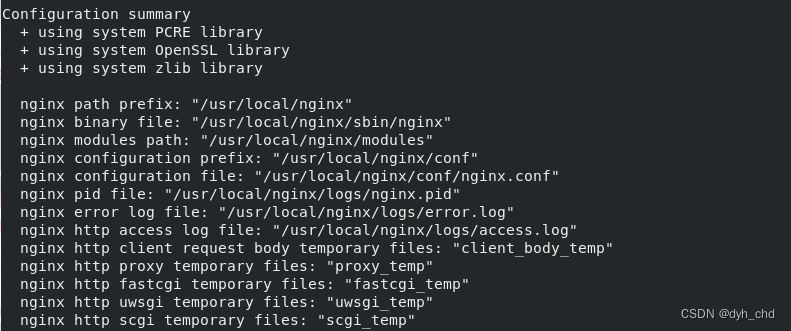

編譯成功

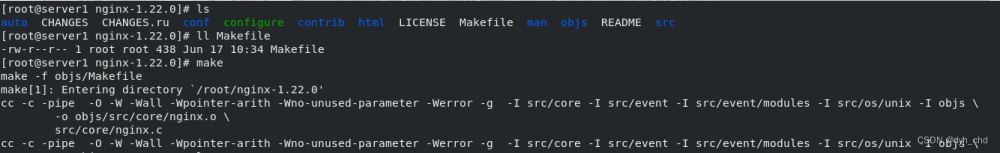

此時生成了文件Makefile，此文件會指導我們進行make（將源碼編譯成本系統可以用的可執行程序）

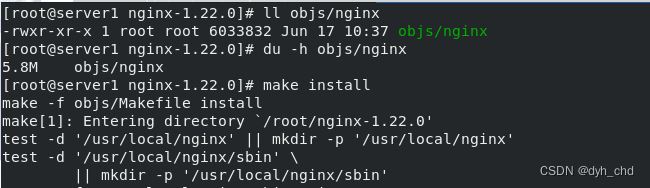

make完成后，會在該目錄下的objs/nginx下生成nginx執行程序,再進行make install
完成后所有編譯好的nginx程序都在指定的路徑 /usr/local/nginx下，做一個軟連接鏈接到/usr/local/bin下
[root@server1 ~]# ln -s /usr/local/nginx/sbin/nginx /usr/local/bin/ ##建立軟連接[root@server1 ~]# which nginx/usr/local/bin/nginx

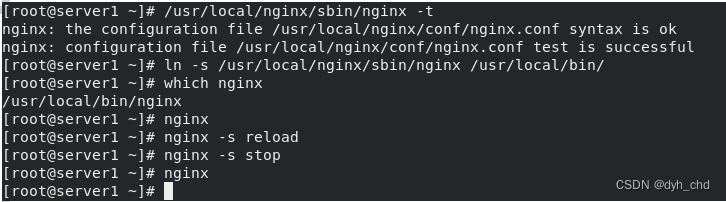

檢測語法正確后啟動nginx
[root@server1 ~]# /usr/local/nginx/sbin/nginx -t ##查看語法是否有誤[root@server1 ~]# nginx ##啟動nginx[root@server1 ~]# nginx -s reload ##重新加載nginx[root@server1 ~]# nginx -s stop ##停掉nginx

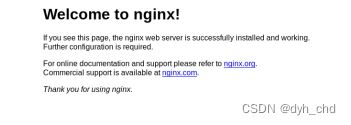

訪問http://172.25.254.1
注意：不能多次啟動nginx，每次啟動完成后要用nginx -s stop 關閉nginx，因為80端口不能被多次占用
三、nginx七層負載均衡配置
/usr/local/bin/nginx/nginx.conf 為nginx的主配置文件
real server設置：
開啟server2、server3虛擬機做負載均衡后端服務器
[root@server2 ~]# systemctl start httpdecho server2 > /var/www/html/index.html[root@server3 ~]# systemctl start httpdecho server3 > /var/www/html/index.html

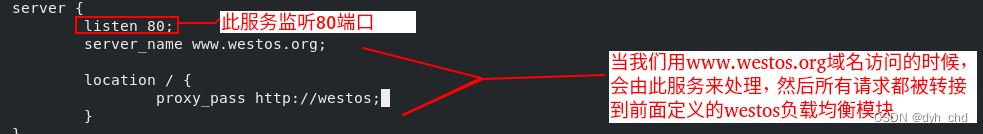

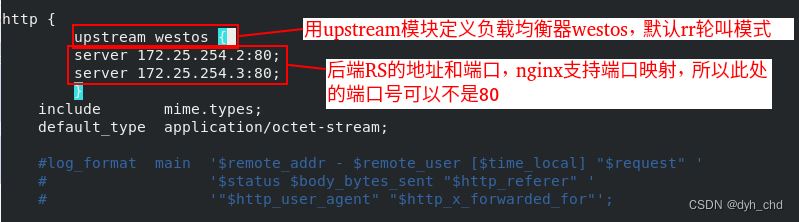

nginx配置：
補：
可以加權重
也可以更換負載均衡算法

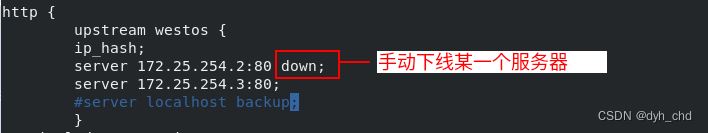

如要升級real server，手動下線
自己寫一個模塊：
修改配置文件后：
[root@server1 ~]# nginx -t[root@server2 ~]# nginx -s reload
客戶端設置：
[root@westos_student72 westos]# vim /etc/hosts172.25.254.1 server1 www.westos.org

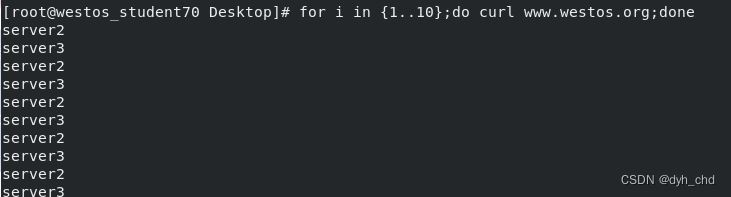

測試：
[root@westos_student72 westos]# curl www.westos.orgserver2[root@westos_student72 westos]# curl www.westos.orgserver3[root@westos_student72 westos]# curl www.westos.orgserver2[root@westos_student72 westos]# curl www.westos.orgserver3[root@westos_student72 westos]# curl www.westos.orgserver2[root@westos_student72 westos]# curl www.westos.orgserver3
關閉server2的httpd服務：
[root@westos_student72 westos]# for i in {1..10}; do curl www.westos.org;doneserver3server3server3server3server3server3server3server3server3server3nginx不再對server2進行調度，說明nginx對后端自帶健康檢測。
若此時再把server3掛掉：

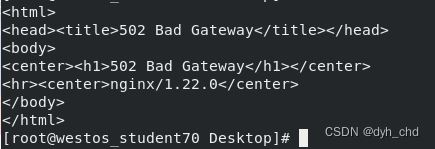

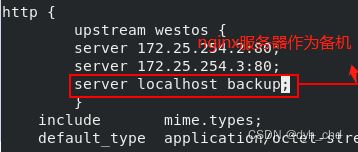

系統報錯，沒有可用后端 ，此時我們可以這樣設置：
四、nginx擴充調度算法（sticky）

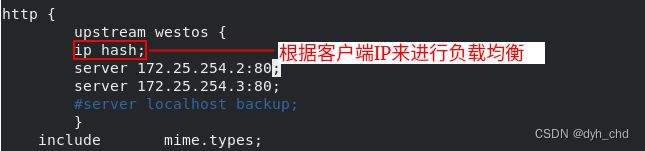

ip_hash調度算法比較符合客戶使用習慣，算法為了保證連接穩定根據客戶端ip進行負載均衡，相同客戶端IP訪問時，會訪問到同一服務端，一個sever對一個IP。
ip_hash算法缺陷在于：客戶端發送請求到nginx服務器，再由nginx服務器到后端RS，后端RS再返回到nginx服務器再返回客戶端，所以后端RS不知道是誰訪問了自己。
改進：可以用Sticky cookie來實現，類似于瀏覽器的cookie。客戶端發送請求時，后端RS返回信息時會將session信息傳回客戶端，客戶端存到瀏覽器中，這是RS分配給每一個客戶端的，以后每次請求RS就通過這個cookie來判斷是哪個客戶端。

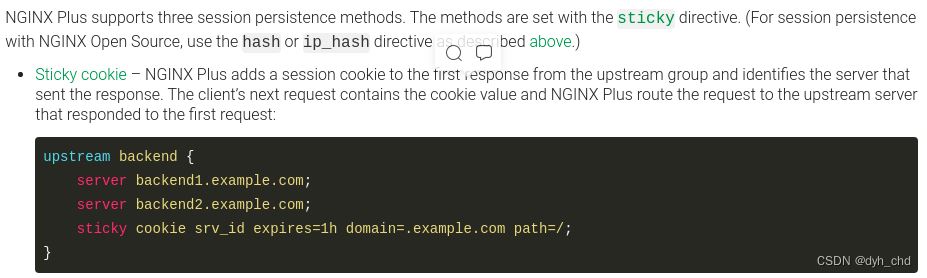

開源文檔中顯示此功能只有Nginx Plus才有，此時我們就要先擴充一下我們的調度算法：加上sticky模塊重新編譯。
1.下載擴展包
擴展包名字：nginx-goodies-nginx-sticky-module-ng-08a395c66e42.zip
下載擴展包，安裝解壓工具并解壓
2.編譯前做一些優化：

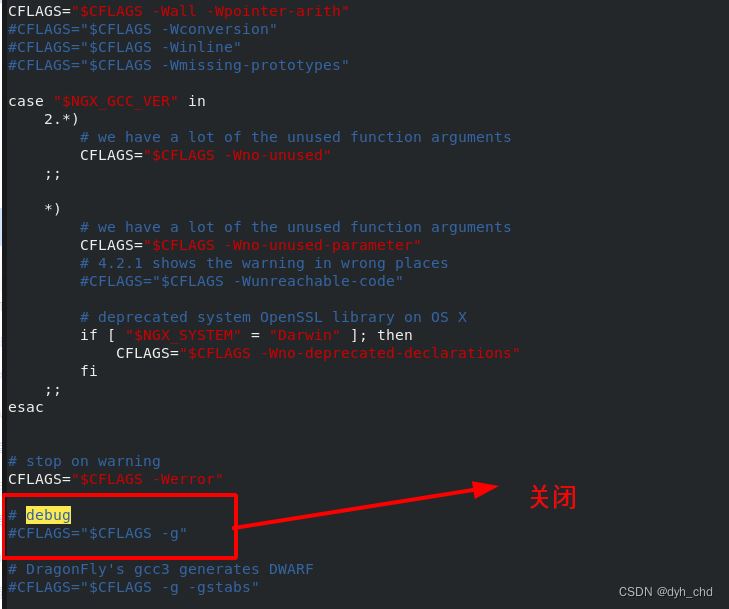

1、關閉gcc的debug模式，這樣編譯出的二進制程序會更小
[root@server1 nginx-1.20.2]# vim auto/cc/gcc

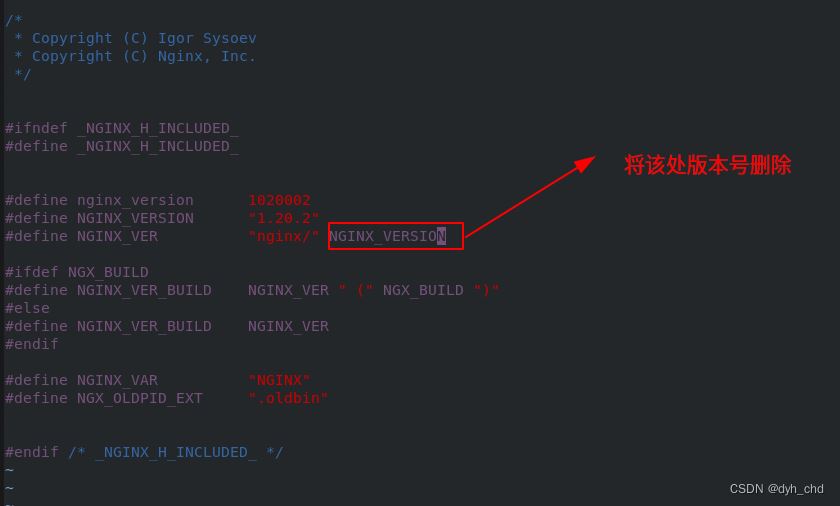

2、關閉版本顯示
[root@server1 nginx-1.20.2]# vim src/core/nginx.h
3.重新編譯
由于nginx是靜態編譯，所以每次增加新功能時都需要重新編譯，而且要加載之前的所有參數

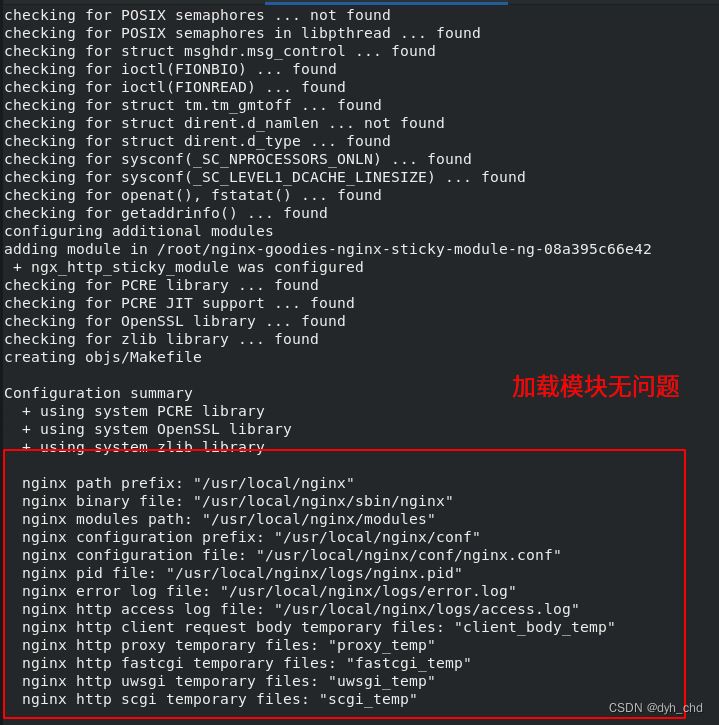

[root@server1 nginx-1.20.2]# cd nginx-1.20.2[root@server1 nginx-1.20.2]# nginx -s stop ##編譯前停掉nginx[root@server1 nginx-1.20.2]# make clean ##清除原來編譯的內容 [root@server1 nginx-1.20.2]# ./configure --with-http_ssl_module --with-http_stub_status_module --prefix=/usr/local/nginx --add-module=/root/nginx-goodies-nginx-sticky-module-ng-08a395c66e42
編譯make
[root@server1 nginx-1.20.2]# make
注意不要進行make install安裝，因為軟件已經安裝過,現在直是去更新，執行make install 會進行覆蓋安裝
覆蓋原二進制程序
[root@server5 nginx-1.20.2]# cd objs/[root@server5 objs]# ls[root@server5 objs]# du -h nginx[root@server5 objs]# cp nginx /usr/local/nginx/sbin/cp: overwrite ‘/usr/local/nginx/sbin/nginx"? y[root@server5 objs]# cd /usr/local/nginx/sbin/[root@server5 sbin]# lsnginx[root@server5 sbin]# du -h nginx 936K nginx
測試：

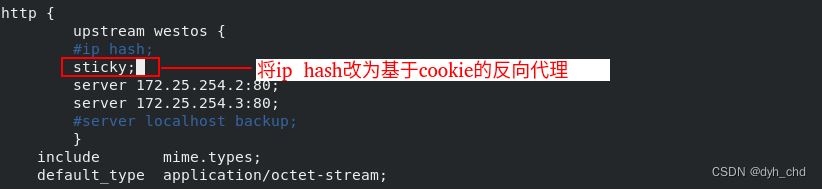

此時nginx就有了sticky的cookie功能
檢測語法沒問題后啟動nginx：

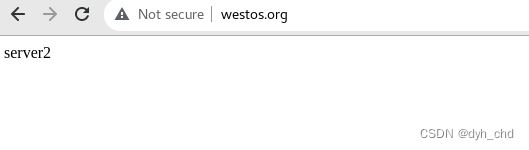

用瀏覽器訪問才能看見效果，因為cookie只能存在于瀏覽器
此時我們發現用瀏覽器訪問只能訪問到server2，而用curl壓測是負載均衡的。因為瀏覽器緩存了cookie值，cookie值不變，后端響應的RS也不會變。
到此這篇關于nginx七層負載均衡配置詳解的文章就介紹到這了,更多相關nginx 七層負載均衡 內容請搜索以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持！
