Django使用echarts進行可視化展示的實踐
本文以學生成績折線圖展示為例
條件準備 電腦上有myslq數據庫 有 echarts 的 js 文件連接mysql# settings.py 文件DATABASES = { ’default’: {’ENGINE’: ’django.db.backends.mysql’,# mysql 數據庫名’NAME’: ’chaochao’,# mysql 登陸用戶名’USER’: ’root’,# myslq 登陸密碼’PASSWORD’: ’chaochao666’,’HOST’: ’’,’PORT’: ’’, }}
Django 連接 mysql 數據庫教程在其他文章中，這里不再細說
Django連接mysql數據庫文章地址：https://www.jb51.net/article/176066.htm
導入數據可以直接在 mysql 數據庫中添加數據，也可以使用超級用戶在 admin 管理頁面中添加數據
# models.py 文件class Person(models.Model): # 姓名 str類型 name = models.CharField(max_length=20,verbose_name=’姓名’) # 年齡 int型 age=models.IntegerField(verbose_name=’年齡’) # 成績 float類型 score = models.FloatField(verbose_name=’成績’)

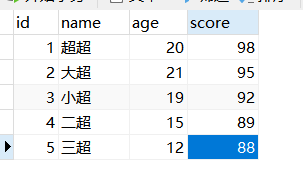

數據庫內容：
設置靜態文件目錄（即 static 目錄）
# settings.py 文件STATICFILES_DIRS=(os.path.join(BASE_DIR,’static’),)
創建如下目錄結構：
js 目錄中為 echarts的 js 文件，大家可以在 echarts官網下載自己需要的版本
css 目錄中為 展示頁面用到的 css 文件
在 echarts 官網找到想展示的實例代碼
這里使用的折線圖的官網地址為：https://echarts.apache.org/examples/zh/editor.html?c=line-simple
實例代碼：
option = { xAxis: {type: ’category’,data: [’Mon’, ’Tue’, ’Wed’, ’Thu’, ’Fri’, ’Sat’, ’Sun’] }, yAxis: {type: ’value’ }, series: [{data: [820, 932, 901, 934, 1290, 1330, 1320],type: ’line’ }]};
index.css 文件內容：
#chart{ height: 500px; width: 500px;}
echarts 展示的圖表需要和 html 中的 div 元素 聯系起來，并且該 div 元素必須指定 height 和 width 屬性
index.html 文件內容
現在使用的 echarts 官網實例中的靜態數據，下面將修改為使用mysql數據庫中的數據
<!DOCTYPE html><html lang='en'><head> <meta charset='UTF-8'> <title>我的第一個django展示頁面</title> <link rel='stylesheet' href='http://www.gepszalag.com/static/css/index.css' rel='external nofollow' > <script src='https://rkxy.com.cn/static/js/echarts.min.js'></script></head><body><h1>學生成績簡單可視化</h1><div id='chart'></div><script> {#初始化 echarts 對象#} var mychart = echarts.init(document.getElementById(’chart’)); {#可視化展示選項#} var option = {xAxis: { type: ’category’, data: [’Mon’, ’Tue’, ’Wed’, ’Thu’, ’Fri’, ’Sat’, ’Sun’]},yAxis: { type: ’value’},series: [{ data: [820, 932, 901, 934, 1290, 1330, 1320], type: ’line’}] }; {#將 echarts對象與展示選項結合起來#} mychart.setOption(option);</script></body></html>

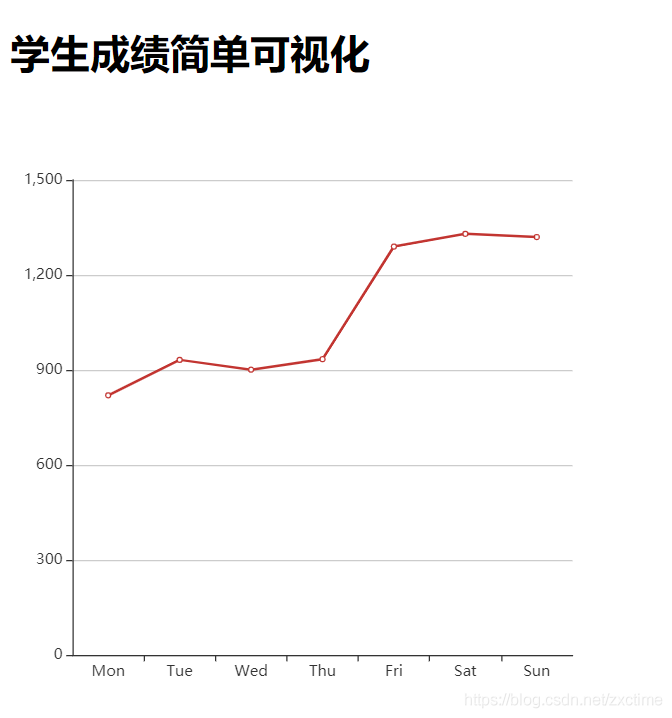

現在使用的靜態數據，先來看一下頁面效果
已經可以看到圖表了
現在，我們來修改為 myslq 數據庫中的數據

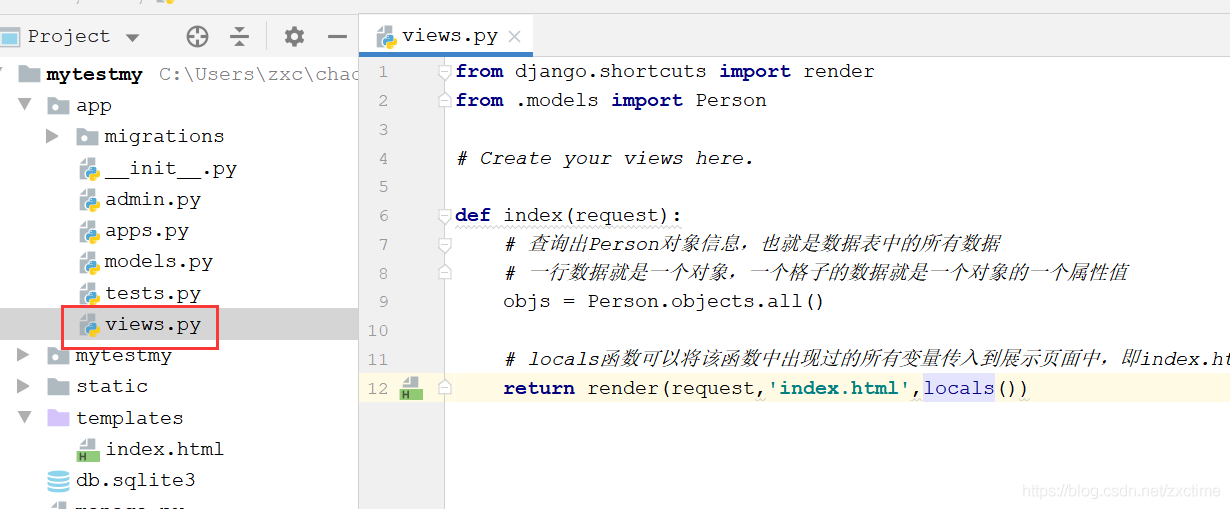

首先，編寫 views.py 文件，將數據庫中的數據傳到前端頁面中
from django.shortcuts import renderfrom .models import Person# Create your views here.def index(request): # 查詢出Person對象信息，也就是數據表中的所有數據 # 一行數據就是一個對象，一個格子的數據就是一個對象的一個屬性值 objs = Person.objects.all() # locals函數可以將該函數中出現過的所有變量傳入到展示頁面中，即index.html文件中 return render(request,’index.html’,locals())
修改 index.html 頁面，引用數據庫中的信息
只需要修改了 js 內容即可，以下為 script標簽中的內容
<script> {#初始化 echarts 對象#} var mychart = echarts.init(document.getElementById(’chart’)); {#首先，聲明兩個 javascript 的數組#} var series_data = []; var xAxis_data = []; {#使用循環，依次將數據庫需要展示的數據添加到剛才聲明的數組中#} {% for stu in objs %}series_data.push({{ stu.score }})xAxis_data.push({{ stu.name}}) {% endfor %} {#可視化展示選項#} var option = {xAxis: { type: ’category’, {#將x軸坐標修改為數據庫中的學生姓名#} data: xAxis_data},yAxis: { type: ’value’},series: [{ {#將y軸的數據修改為數據庫中學生的成績，即score#} data: series_data, type: ’line’}] }; {#將 echarts對象與展示選項結合起來#} mychart.setOption(option);</script>
現在，我們來看一下展示效果

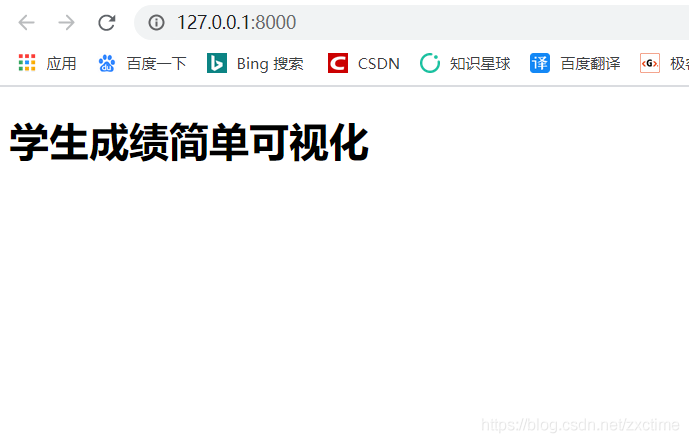

沒有圖表

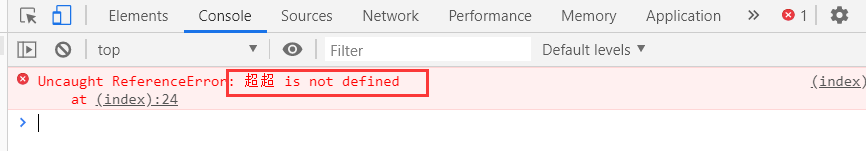

不要慌，打開控制臺看下報錯信息
這是因為Django的模板文件中，js代碼接受數據庫的數據時，不會判斷當前數據的數據類型
也就是這里它把 “超超” 這個字符串當作了變量名
解決辦法很簡單，在 js 接受數據時添加上一對雙引號
<script> {#初始化 echarts 對象#} var mychart = echarts.init(document.getElementById(’chart’)); {#首先，聲明兩個 javascript 的數組#} var series_data = []; var xAxis_data = []; {#使用循環，依次將數據庫需要展示的數據添加到剛才聲明的數組中#} {% for stu in objs %}series_data.push({{ stu.score }}){#注意這里的雙引號#}xAxis_data.push('{{ stu.name}}') {% endfor %} {#可視化展示選項#} var option = {xAxis: { type: ’category’, {#將x軸坐標修改為數據庫中的學生姓名#} data: xAxis_data},yAxis: { type: ’value’},series: [{ {#將y軸的數據修改為數據庫中學生的成績，即score#} data: series_data, type: ’line’}] }; {#將 echarts對象與展示選項結合起來#} mychart.setOption(option);</script>
雙引號的位置是：
{% for stu in objs %}series_data.push({{ stu.score }}){#注意這里的雙引號#}xAxis_data.push('{{ stu.name}}'){% endfor %}

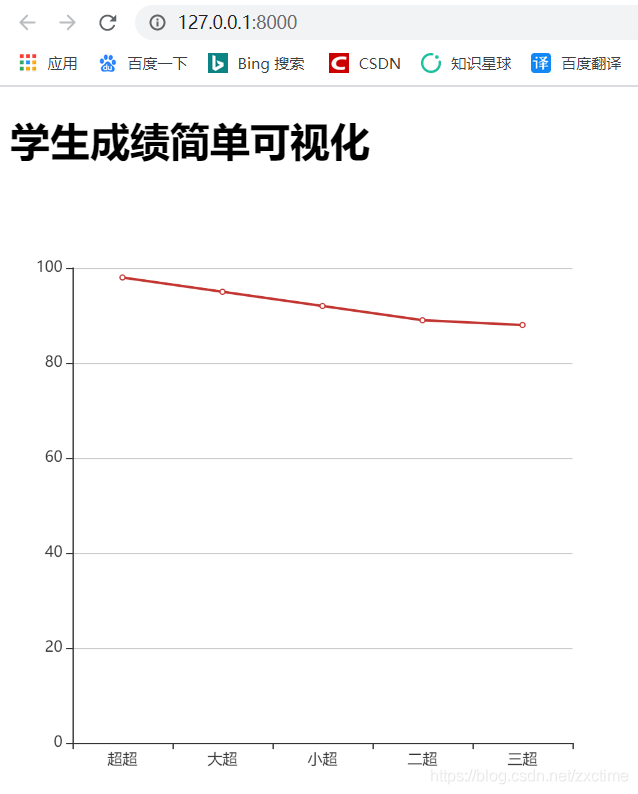

現在可以看到，x軸坐標變?yōu)榱藬?shù)據庫中的學生姓名，y軸變?yōu)榱藬?shù)據庫中的學生成績
如果需要使用其他的 echarts 圖表進行可視化展示，只需修改 script 中的代碼即可
