Android GridLayout使用案例詳解
GridLayout是Android4.0引入的網格布局，使用它可以減少布局嵌套。也算是常用，但一直沒仔細看過，今天研究一下
二、常用屬性介紹GridLayout 使用屬性
屬性 作用 android:columnCount 最大列數 android:rowCount 最大行數 android:orientation GridLayout中子元素的布局方向 android:alignmentMode alignBounds：對齊子視圖邊界 alignMargins ：對齊子視距內容，默認值 android:columnOrderPreserved 使列邊界顯示的順序和列索引的順序相同，默認是true android:rowOrderPreserved 使行邊界顯示的順序和行索引的順序相同，默認是true android:useDefaultMargins 沒有指定視圖的布局參數時使用默認的邊距，默認值是falseitem屬性
屬性 作用 android:layout_column 指定該單元格在第幾列顯示 android:layout_row 指定該單元格在第幾行顯示 android:layout_columnSpan 指定該單元格占據的列數 android:layout_rowSpan 指定該單元格占據的行數 android:layout_gravity 指定該單元格在容器中的位置 android:layout_columnWeight （API21加入）列權重 android:layout_rowWeight （API21加入） 行權重 android:layout_gravity 作用 center 不改變元素的大小，僅居中 center_horizontal 不改變大小，水平居中 center_vertical 不改變大小，垂直居中 top 不改變大小，置于頂部 left 不改變大小，置于左邊 bottom 不改變大小，置于底部 right 不改變大小，置于右邊 start 不改變大小，根據系統語言，置于開始位置 end 不改變大小，置于結尾 fill 拉伸元素控件，填滿其應該所占的格子 fill_vertical 僅垂直方向上拉伸填充 fill_horizontal 僅水平方向上拉伸填充 clip_vertical 垂直方向上裁剪元素，僅當元素大小超過格子的空間時 clip_horizontal 水平方向上裁剪元素，僅當元素大小超過格子的空間時注意
使用layout_columnSpan 、layout_rowSpan時要加上layout_gravity屬性，否則沒有效果；另外item在邊緣時寬高計算會出現錯誤，需要我們手動設置寬高，否則達不到想要的效果
三、平分問題GridLayout在API21時引入了android:layout_columnWeight和android:layout_rowWeight來解決平分問題
那么在API21以前的，想要平分的話：引用兼容包
compile ’com.android.support:gridlayout-v7:25.+’
注意：
使用該控件，命名空間使用app 單獨設置app:layout_columnWeight時，這一列的所有item都設置為這個屬性，才能達到預期效果，否則這一列中設置了該屬性的item，都會被隱藏，顯示不出來 單獨設置app:layout_rowWeight時，沒有問題四、小米計算器效果<?xml version='1.0' encoding='utf-8'?><android.support.v7.widget.GridLayout xmlns:android='http://schemas.android.com/apk/res/android' xmlns:app='http://schemas.android.com/apk/res-auto' xmlns:tools='http://schemas.android.com/tools' android: android:layout_width='match_parent' android:layout_height='match_parent' android:background='#ece7e7' app:alignmentMode='alignBounds' app:columnCount='4' app:orientation='horizontal' app:rowCount='5' app:useDefaultMargins='false' tools:context='com.strivestay.gridlayoutdemo.MainActivity'> <!-- 如果不使用 app:layout_gravity='fill'，則實際下面這個textview的寬度只是wrap_content,實現不了想要的right|bottom效果;或者，用app:layout_columnWeight='1'，效果等同，填充滿 --> <TextViewandroid:gravity='right|bottom'android:text='0'app:layout_columnSpan='4'app:layout_rowWeight='3'app:layout_columnWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='AC'android:textColor='#f68904'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='退格'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='/'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='*'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='7'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='8'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='9'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='—'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='4'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='5'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='6'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='+'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='1'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='2'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='3'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#f68904'android:gravity='center'android:text='='android:textColor='#ffffff'app:layout_columnWeight='1'app:layout_rowSpan='2'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='%'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='0'app:layout_columnWeight='1'app:layout_rowWeight='1'/> <TextViewandroid:layout_margin='1dp'android:background='#ffffff'android:gravity='center'android:text='.'app:layout_columnWeight='1'app:layout_rowWeight='1'/></android.support.v7.widget.GridLayout>

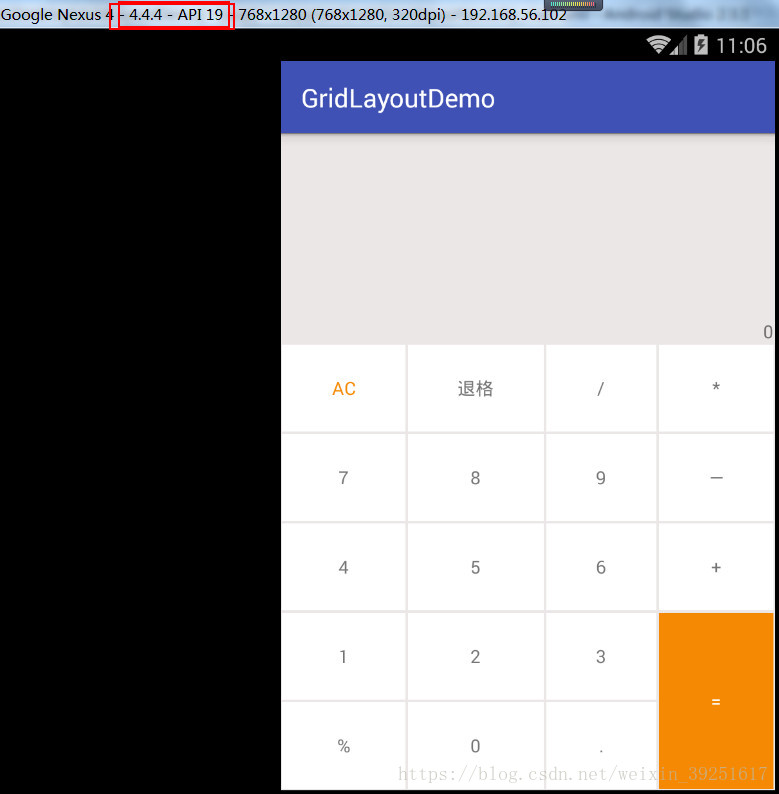

效果： 4.4.4模擬器
1.xml引用GridLayout
<?xml version='1.0' encoding='utf-8'?><android.support.v7.widget.GridLayout xmlns:android='http://schemas.android.com/apk/res/android' xmlns:app='http://schemas.android.com/apk/res-auto' xmlns:tools='http://schemas.android.com/tools' android: android:layout_width='match_parent' android:layout_height='match_parent' android:background='#ece7e7' app:orientation='horizontal' app:useDefaultMargins='false' app:alignmentMode='alignBounds' tools:context='com.strivestay.gridlayoutdemo.MainActivity'></android.support.v7.widget.GridLayout>
2.動態添加
package com.strivestay.gridlayoutdemo;import android.graphics.Color;import android.os.Bundle;import android.support.v7.app.AppCompatActivity;import android.support.v7.widget.GridLayout;import android.view.Gravity;import android.widget.TextView;/** * GridLayout示例 * @author StriveStay * @date 2018/3/27 */public class MainActivity extends AppCompatActivity { private String[] mStrings = {'0','AC','退格','/','*','7','8','9','—','4','5','6','+','1','2','3','=','%','0','.'}; @Override protected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);// xml布局//setContentView(R.layout.activity_main);// 動態添加setContentView(R.layout.activity_main2);GridLayout gridLayout = (GridLayout) findViewById(R.id.grid_layout);// 6行 4列gridLayout.setColumnCount(4);gridLayout.setRowCount(6);for (int i = 0; i < mStrings.length; i++) { TextView textView = new TextView(this); GridLayout.LayoutParams params = new GridLayout.LayoutParams(); params.width =0; params.height =0; if(i == 0){// 設置行列下標， 所占行列 ，比重// 對應： layout_row , layout_rowSpan , layout_rowWeight// 如下代表： item坐標（0,0）， 占 1 行，比重為 3 ； 占 4 列，比重為 1params.rowSpec = GridLayout.spec(0,1,3f);params.columnSpec = GridLayout.spec(0,4,1f);textView.setGravity(Gravity.BOTTOM|Gravity.RIGHT); }else{// 設置行列下標，和比重params.rowSpec = GridLayout.spec((i+3)/4,1f);params.columnSpec = GridLayout.spec((i+3)%4,1f);// 背景textView.setBackgroundColor(Color.WHITE);// 字體顏色if('AC'.equals(mStrings[i])){ textView.setTextColor(Color.parseColor('#f68904'));}if('='.equals(mStrings[i])){ textView.setBackgroundColor(Color.parseColor('#f68904')); textView.setTextColor(Color.WHITE); params.rowSpec = GridLayout.spec((i+3)/4,2,1f);}// 居中顯示textView.setGravity(Gravity.CENTER);// 設置邊距params.setMargins(2,2,2,2); } // 設置文字 textView.setText(mStrings[i]); // 添加item gridLayout.addView(textView,params);} }}
效果和用xml中直接布局一樣：
注意：GridLayout.spec(); 這個方法是一個重點，需要好好看一下，而且由于它有幾個重載方法，使用時也要注意。比如說下面兩個方法：
public static Spec spec(int start, int size) public static Spec spec(int start, float weight)
我剛開始就忽略了這點，本想用的是第二個帶有weight的方法，但是傳入參數時，沒有加上f，就調用了第一個方法，搞了半天才發現
所以，如果調用的是第二個方法，一定要注意float參數的表示方法，加個f，如：GridLayout.spec(0,1f);
