JavaSwing基礎之Layout布局相關知識詳解
首先，還是從ViewRootImpl說起，界面的繪制會觸發performMeasure、performLayout方法，而在performLayout方法中就會調用mView的layout方法開始一層層View的布局工作。
private void performLayout(WindowManager.LayoutParams lp, int desiredWindowWidth, int desiredWindowHeight) { final View host = mView;host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight()); }
mView我們都知道了，就是頂層View——DecorView，那么就進去看看DecorView的layout方法：
不好意思，DecorView中并沒有layout方法...
所以，我們直接看看View的layout方法：
public void layout(int l, int t, int r, int b) { boolean changed = isLayoutModeOptical(mParent) ?setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b); if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) { onLayout(changed, l, t, r, b);} } protected void onLayout(boolean changed, int left, int top, int right, int bottom) { } 首先，方法傳入了四個參數，分別代表view的左、上、下、右四個值。 然后通過setOpticalFrame方法或者setFrame方法判斷布局參數是否改變。
具體判斷過程就是通過老的上下左右值和新的上下左右值進行比較，邏輯就在setFrame方法中：
protected boolean setFrame(int left, int top, int right, int bottom) {boolean changed = false; if (mLeft != left || mRight != right || mTop != top || mBottom != bottom) { changed = true; // Remember our drawn bit int drawn = mPrivateFlags & PFLAG_DRAWN; int oldWidth = mRight - mLeft; int oldHeight = mBottom - mTop; int newWidth = right - left; int newHeight = bottom - top; boolean sizeChanged = (newWidth != oldWidth) || (newHeight != oldHeight); // Invalidate our old position invalidate(sizeChanged); mLeft = left; mTop = top; mRight = right; mBottom = bottom; mRenderNode.setLeftTopRightBottom(mLeft, mTop, mRight, mBottom);}return changed; }
如果上下左右有一個參數值發生了改變，就說明這個View的布局發生了改變，然后重新計算View的寬度高度（newWidth、newHeight），并賦值了View新的上下左右參數值。
在這個layout方法中主要涉及到了四個參數：mLeft、mTop、mBottom、mRight，分別代表了View的左坐標、上坐標、下坐標和右坐標，你可以把View理解為一個矩形，確定了這四個值，就能確定View矩形的四個頂點值，也就能確定View在畫布中的具體位置。
所以，layout方法到底干了啥？
就是傳入上下左右值、然后賦值上下左右值、完畢。
然后我們就可以根據這些值獲取View的一系列參數，比如View寬度：
public final int getWidth() {return mRight - mLeft; }
至此，View的layout方法就結束了，主要就是通過對上下左右參數的賦值完成對View的布局，非常簡單。
下面看看ViewGroup。
二、ViewGroup layout方法@Override public final void layout(int l, int t, int r, int b) {if (!mSuppressLayout && (mTransition == null || !mTransition.isChangingLayout())) { if (mTransition != null) {mTransition.layoutChange(this); } super.layout(l, t, r, b);} else { mLayoutCalledWhileSuppressed = true;} }
額，還是調用到View的layout方法，難道說ViewGroup和View的布局過程是一樣的，就是確定了本身的位置？
那ViewGroup的子View怎么辦呢？不急，我們剛才說layout方法的時候還漏了一個onLayout方法，只不過這個方法在View里面是空實現，而到了ViewGroup中變成了一個抽象方法：
@Override protected abstract void onLayout(boolean changed, int l, int t, int r, int b);
也就是任何ViewGroup都必須實現這個方法，來完成對子View的布局擺放。
具體的布局擺放邏輯就是在onLayout方法中一個個調用子View的layout方法，然后完成每個子View的布局，最終完成繪制工作。
接下來我們就來自己實現一個垂直線性布局（類似LinearLayout），正好復習下上一節的onMearsure和這一節的onLayout。
三、自定義垂直布局VerticalLayout首先，我們要確定我們這個自定義ViewGroup的作用，是類似垂直方向的LinearLayout功能，在該ViewGroup下的子View可以按垂直線性順序依次往下排放。我們給它起個名字叫VerticalLayout～
繼承ViewGroup
首先，我們這個布局肯定要繼承自ViewGroup，并且實現相應的構造方法：
public class VerticalLayout : ViewGroup { constructor(context: Context, attrs: AttributeSet?, defStyleAttr: Int = 0) : super(context,attrs,defStyleAttr ) constructor(context: Context, attrs: AttributeSet?) : super(context, attrs) { }}
重寫generateLayoutParams方法
自定義ViewGroup還需要重寫的一個方法是generateLayoutParams，這一步是為了讓我們的ViewGroup支持Margin，后續我們就可以通過MarginLayoutParams來獲取子View的Margin值。
override fun generateLayoutParams(attrs: AttributeSet?): LayoutParams? {return MarginLayoutParams(context, attrs) }
重寫測量方法onMeasure
然后，我們需要對我們的布局進行測量，也就是重寫onMeasure方法。
在該方法中，我們需要對我們的布局進行測量，并且將測量好的寬高傳入setMeasuredDimension方法，完成測量。
protected final void setMeasuredDimension(int measuredWidth, int measuredHeight)
之前我們說過，onMeasure方法會傳進來兩個參數，widthMeasureSpec和heightMeasureSpec。
里面包含了父View根據當前View的LayoutParams和父View的測量規格進行計算，得出的對當前View期望的測量模式和測量大小：
當測量模式為MeasureSpec.EXACTLY也就是當寬或者高為確定值時，那么當前布局View的寬高也就是設定為父View給我們設置好的測量大小即可。比如寬為400dp，那么我們無需重新測量直接調用setMeasuredDimension傳入這個固定值即可。
當測量模式為MeasureSpec.AT_MOST 或者 UNSPECIFIED：這時候，說明父View對當前View的要求不固定，是可以為任意大小或者不超過最大值的情況，比如設置這個VerticalLayout的高度為wrap_content。那么我們就必須重新進行高度測量了，因為只有我們設計者知道這個自適應高度需要怎么計算。具體就是VerticalLayout是一個垂直線性布局，所以高度很自然就是所有子View的高度之和。
至此，onMeasure方法的邏輯也基本摸清了：
override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {super.onMeasure(widthMeasureSpec, heightMeasureSpec)//獲取寬高的測量模式和測量大小val widthMode = MeasureSpec.getMode(widthMeasureSpec)val heightMode = MeasureSpec.getMode(heightMeasureSpec)val sizeWidth = MeasureSpec.getSize(widthMeasureSpec)val sizeHeight = MeasureSpec.getSize(heightMeasureSpec) var mHeight = 0var mWidth = 0 //遍歷子View，獲取總高度for (i in 0 until childCount) { val childView = getChildAt(i) //測量子View的寬和高 measureChild(childView, widthMeasureSpec, heightMeasureSpec) val lp = childView.layoutParams as MarginLayoutParams val childWidth = childView.measuredWidth + lp.leftMargin + lp.rightMargin val childHeight = childView.measuredHeight + lp.topMargin + lp.bottomMargin //計算得出最大寬度 mWidth = Math.max(mWidth, childWidth) //累計計算高度 mHeight += childHeight} //設置寬高setMeasuredDimension( if (widthMode == MeasureSpec.EXACTLY) sizeWidth else mWidth, if (heightMode == MeasureSpec.EXACTLY) sizeHeight else mHeight) }
主要的邏輯就是遍歷子View，得出VerticalLayout的實際寬高：
最終ViewGroup的高 = 所有子View的 （高 + margin值） 最終ViewGroup的寬 = 最大子View的 （寬 + margin值）最后調用setMeasuredDimension 根據測量模式 傳入寬高。
重寫布局方法onLayout
上文說過，作為一個ViewGroup，必須重寫onLayout方法，來保證子View的正常布局擺放。
垂直線性布局VerticalLayout亦是如此，那么在這個布局中onLayout方法的關鍵邏輯又是什么呢？
還是那句話，確定位置，也就是確定左、上、右、下四個參數值，而在VerticalLayout中，最關鍵的參數就是這個上，也就是top值。
每個View的top值必須是上一個View的bottom值，也就是接著上一個View進行擺放，這樣才會是垂直線性的效果，所以我們需要做的就是動態計算每個View的top值，其實也就是不斷累加View的高度，作為下一個View的top值。
override fun onLayout(changed: Boolean, l: Int, t: Int, r: Int, b: Int) {var childWidth = 0var childHeight = 0var childTop = 0var lp: MarginLayoutParams //遍歷子View，布局每個子Viewfor (i in 0 until childCount) { val childView = getChildAt(i) childHeight = childView.measuredHeight childWidth = childView.measuredWidth lp = childView.layoutParams as MarginLayoutParams //累計計算top值 childTop += lp.topMargin //布局子View childView.layout(lp.leftMargin,childTop,lp.leftMargin + childWidth,childTop + childHeight ); childTop += childHeight + lp.bottomMargin} }
邏輯還是挺簡單的，
left是固定的子View的leftMargin。 top是累加計算的子View的高度 + Margin值。 right是left + 子View的寬度。 bottom是top + 子View的高度。最后調用子View的layout方法，對每個子View進行布局。

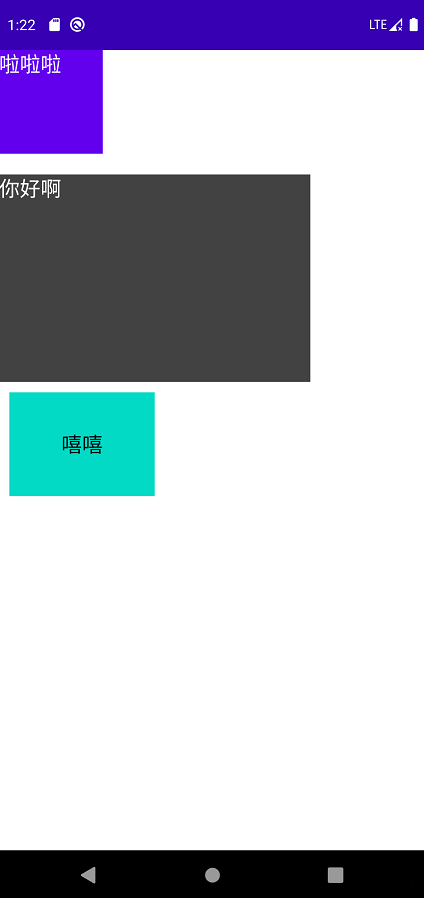

大功告成，最后看看我們這個自定義垂直線性布局的效果吧～
四、效果展示<com.panda.studynote3.VerticalLayoutandroid:layout_width='wrap_content'android:layout_height='wrap_content'> <TextView android:layout_width='100dp' android:layout_height='100dp' android:text='啦啦啦' android:textSize='20sp' android:textColor='@color/white' android:background='@color/design_default_color_primary' /> <TextView android:layout_width='300dp' android:layout_height='200dp' android:layout_marginTop='20dp' android:background='@color/cardview_dark_background' android:textSize='20sp' android:textColor='@color/white' android:text='你好啊' /> <TextView android:layout_width='140dp' android:layout_height='100dp' android:text='嘻嘻' android:layout_marginLeft='10dp' android:layout_marginTop='10dp' android:textSize='20sp' android:gravity='center' android:textColor='@color/black' android:background='@color/teal_200' /> </com.panda.studynote3.VerticalLayout>
