目錄1.效果圖2.原理2.1OCR-A字體2.2檢測過程步驟2.3優化3.源代碼

這篇博客將介紹如何通過OpenCV和Python使用模板匹配執行光學字符識別（OCR）。具體來說，將使用Python+OpenCV實現模板匹配算法，以自動識別卡的類型和以及16位卡號數字。

在比較數字時，模板匹配是一種非常快速的方法。

為此將圖像處理管道分為4個步驟：

通過各種圖像處理技術檢測信用卡上四組四個數字，包括形態學操作、閾值和輪廓提取。 從四個分組中提取每個單獨的數字，得到16個需要分類的數字。 將模板匹配應用于每個數字，將其與OCR-A字體進行比較，以獲得數字分類。 檢查信用卡號的第一位數字以確定發卡公司。

在對信用卡OCR系統進行評估后，發現如果發卡信用卡公司使用OCR-A字體作為數字，該系統的準確率為100%。 優化可以考慮在野外采集信用卡的真實圖像，并訓練機器學習模型（通過標準特征提取或訓練或卷積神經網絡），以進一步提高此系統的準確性。

1. 效果圖

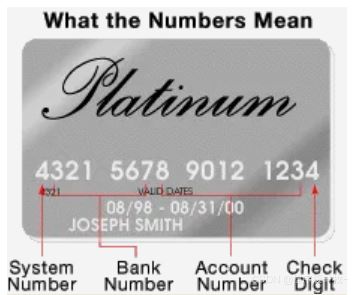

首先了解一下卡的組成：

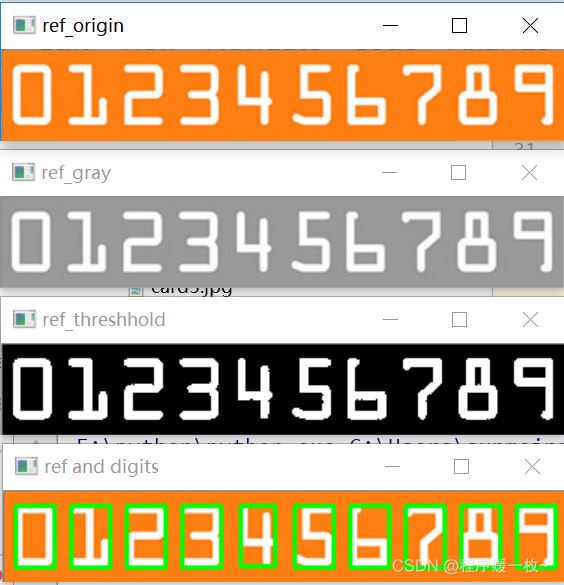

OCR-A 參考字體識別如下：原始圖 VS 灰度圖 VS 閾值化圖 VS 輪廓每個數字提取圖：灰度圖：忽略顏色對輪廓提取的影響閾值化圖：使得輪廓在前景白色，背景黑色便于輪廓提取。輪廓提取圖：提取每個數字ROI并記錄，方便后續對比卡片中的區域以識別出對應的數字。

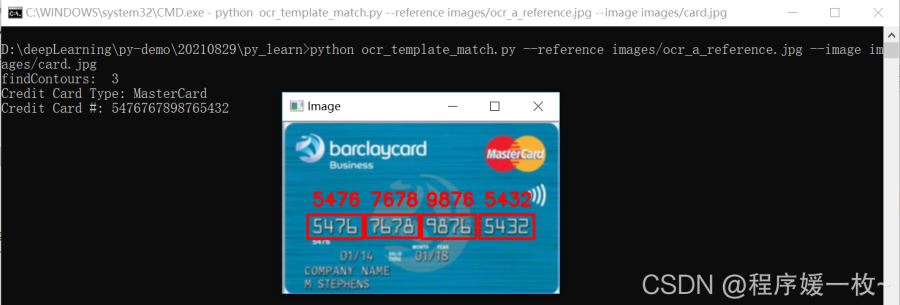

以下卡號均是演示卡，正確的識別卡的類型和卡號，效果圖1：

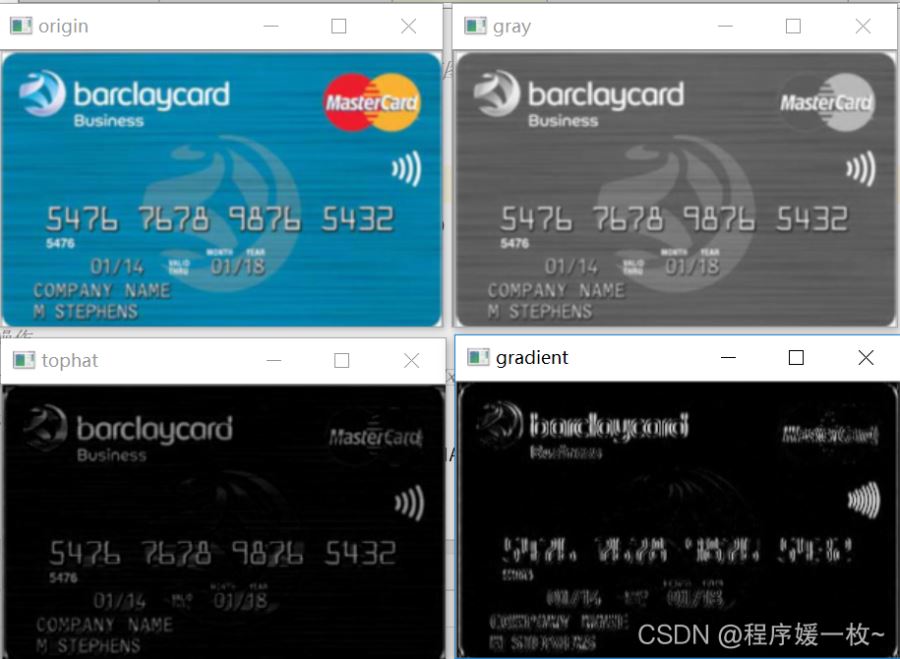

識別過程1——原圖 VS 灰度圖 VS 白帽圖 VS 梯度圖如下：灰度圖：忽略色彩影響白帽圖：從較暗的背景中提取較亮的區域梯度圖：計算Schaar梯度圖，便于了解圖像的色彩分配及提取；

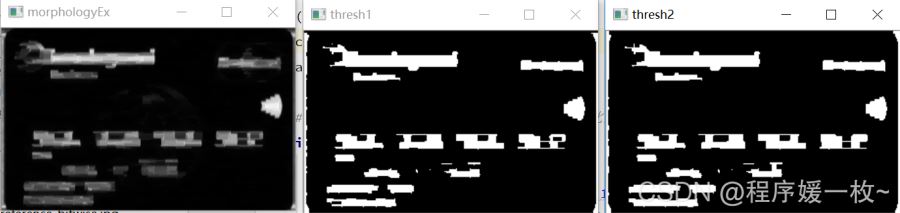

識別過程2——形態學閉合圖 VS 二值化圖1 VS 閾值化圖2 如下：形態學閉合圖：矩形框形態學閉合操作，以幫助閉合信用卡數字之間的小的縫隙二值化圖：以便于提取閾值化圖：方形框形態學閉合操作，以二次幫助閉合信用卡數字區域之間的縫隙

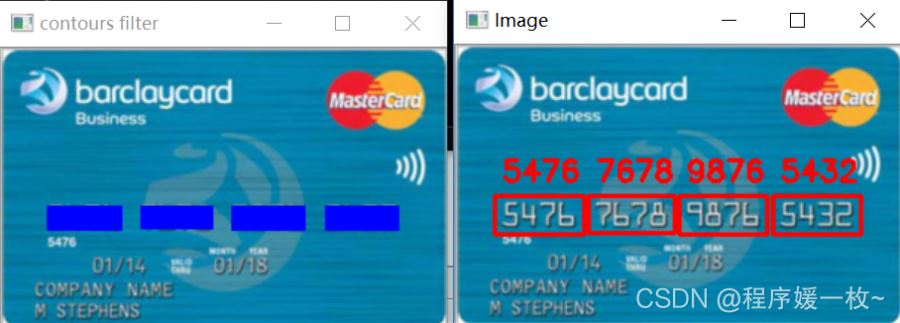

識別過程3——輪廓過濾圖 VS 提取最終效果圖 如下：輪廓過濾圖：根據面積及縱橫比，只保留卡片中的卡號區最終效果圖：提取4組4數字每一個組，然后對每一個組中的4個數字進行截取ROI并識別，并與之前存儲的數字ROI進行模板匹配，選取匹配值最高的作為最終結果。

2. 原理2.1 OCR-A字體

OCR-A字體，是一種專門用于輔助光學字符識別算法的字體。

主要分為：

檢測圖像中信用卡的位置；本地化信用卡上的四組四位數字；應用OCR識別信用卡上的16位數字；識別信用卡的類型。

Tesseract庫在某些情況無法正確識別數字（這可能是因?yàn)門esseract未接受信用卡示例字體培訓）。

2.2 檢測過程步驟

在字典中存儲卡類型映射關系（卡號的第一位數字代表卡類型）。獲取參考圖像并提取數字。將數字模板存儲在字典中。本地化四個信用卡號組，每個組有四位數字（總共16位）。提取要“匹配”的數字。對每個數字執行模板匹配，將每個單獨的ROI與每個數字模板0-9進行比較，同時存儲每個嘗試匹配的分?jǐn)?shù)。查找每個候選數字的最高分?jǐn)?shù)，并構建一個名為“輸出”的列表。其中包含信用卡號。將信用卡號和信用卡類型輸出到終端，并將輸出圖像顯示到屏幕上。

2.3 優化

使用OpenCV和Python匹配OCR腳本的模板在100%的時間內正確識別了16位數字中的每一位。然而在將OCR圖像應用于真實的信用卡圖像時，考慮到照明條件、視角和其他一般噪音的變化，可能需要采取更面向機器學習的方法。

3. 源代碼

# 信用卡類型及卡號OCR系統# USAGE# python ocr_template_match.py --reference images/ocr_a_reference.png --image images/credit_card_05.pngimport argparseimport cv2import imutilsimport numpy as np# 導入必要的包from imutils import contours# 構建命令行參數及解析# --image 必須 要進行OCR的輸入圖像# --reference 必須 參考OCR-A圖像ap = argparse.ArgumentParser()ap.add_argument('-i', '--image', required=True,help='path to input image')ap.add_argument('-r', '--reference', required=True,help='path to reference OCR-A image')args = vars(ap.parse_args())# 定義一個字典（映射信用卡第一位數字和信用卡類型的編號）FIRST_NUMBER = { '3': 'American Express', '4': 'Visa', '5': 'MasterCard', '6': 'Discover Card'}# 從磁盤加載參考OCR-A圖像，轉換為灰度圖，閾值化圖像以顯示為白色前景和黑色背景# 并反轉圖像# and invert it, such that the digits appear as *white* on a *black*ref_origin = cv2.imread(args['reference'])cv2.imshow('ref_origin', ref_origin)ref = ref_origin.copy()ref = cv2.cvtColor(ref, cv2.COLOR_BGR2GRAY)cv2.imshow('ref_gray', ref)ref = cv2.threshold(ref, 180, 255, cv2.THRESH_BINARY)[1]cv2.imshow('ref_threshhold', ref)cv2.waitKey(0)# 尋找OCR-A圖像中的輪廓（數字的外輪廓線）# 并從左到右排序輪廓，初始化一個字典來存儲數字ROIrefCnts = cv2.findContours(ref.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)print(’findContours: ’, len(refCnts))refCnts = imutils.grab_contours(refCnts)refCnts = contours.sort_contours(refCnts, method='left-to-right')[0]digits = {}# 遍歷OCR-A輪廓for (i, c) in enumerate(refCnts): # 計算數字的邊界框，提取它，縮放到固定的大小 (x, y, w, h) = cv2.boundingRect(c) cv2.rectangle(ref_origin, (x, y), (x + w, y + h), (0, 255, 0), 2) roi = ref[y:y + h, x:x + w] roi = cv2.resize(roi, (57, 88)) # 更新數字字典，數字匹配ROI digits[i] = roicv2.imshow('ref and digits', ref_origin)cv2.waitKey(0)# 初始化矩形和方形結構內核# 在圖像上滑動它來進行（卷積）操作，如模糊、銳化、邊緣檢測或其他圖像處理操作。# 使用矩形函數作為T(mén)op-hat形態學運算符，使用方形函數作為閉合運算。rectKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (9, 3))sqKernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))# 準備進行OCR的輸入圖像# 加載輸入圖像，保持縱橫比縮放圖像寬度為300，轉換為灰度圖origin = cv2.imread(args['image'])origin = imutils.resize(origin, width=300)image = origin.copy()cv2.imshow('origin', origin)gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)cv2.imshow('gray', gray)# 執行形態學操作# 應用tophat（白帽）形態學操作以在暗的背景中提取出亮的區域（信用卡上的數字卡號）# Top hat操作在深色背景（即信用卡號）下顯示淺色區域tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, rectKernel)cv2.imshow('tophat', tophat)# 計算Scharr梯度，計算梯度值# 在白色禮帽上，計算x方向的Scharr梯度，然后縮放到范圍[0, 255]gradX = cv2.Sobel(tophat, ddepth=cv2.CV_32F, dx=1, dy=0, ksize=-1)gradX = np.absolute(gradX)(minVal, maxVal) = (np.min(gradX), np.max(gradX))# 最小/最大歸一化, 由float轉換gradX到uint8范圍[0-255]gradX = (255 * ((gradX - minVal) / (maxVal - minVal)))gradX = gradX.astype('uint8')cv2.imshow('gradient', gradX)# 使用矩形框應用閉合操作以幫助閉合信用卡數字之間的小的縫隙# 應用Otsu’s閾值方法二值化圖像gradX = cv2.morphologyEx(gradX, cv2.MORPH_CLOSE, rectKernel)cv2.imshow('morphologyEx', gradX)thresh = cv2.threshold(gradX, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]cv2.imshow('thresh1', thresh)# 在二值化圖像上，應用二次閉合操作# 再一次方形框形態學操作，幫助閉合信用卡數字區域之間的縫隙thresh = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, sqKernel)cv2.imshow('thresh2', thresh)# 閾值圖像中查找輪廓，然后初始化數字位置列表cnts = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)cnts = imutils.grab_contours(cnts)locs = []# 遍歷輪廓for (i, c) in enumerate(cnts): # 計算輪廓的邊界框，并計算縱橫比 (x, y, w, h) = cv2.boundingRect(c) ar = w / float(h) # 由于信用卡有固定的4組4數字，可以根據縱橫比來尋找潛在的輪廓 if ar > 2.5 and ar < 4.0:# 輪廓可以在最小/最大寬度上進一步修剪if (w > 40 and w < 55) and (h > 10 and h < 20): # 添加數字組輪廓的編輯框輪廓到位置list locs.append((x, y, w, h)) cv2.rectangle(origin, (x, y), (x + w, y + h), (255, 0, 0), -1)cv2.imshow('contours filter', origin)# 突出顯示信用卡上四組四位數字（總共十六位）。# 從左到右排序輪廓，并初始化list來存儲信用卡數字列表locs = sorted(locs, key=lambda x: x[0])output = []# 遍歷四組四位數字for (i, (gX, gY, gW, gH)) in enumerate(locs): # 初始化存放每組數字的list groupOutput = [] # 提取每組4位數字的灰度圖ROI # 應用閾值方法從背景信用卡中分割數字 group = gray[gY - 5:gY + gH + 5, gX - 5:gX + gW + 5] group = cv2.threshold(group, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1] # 檢測組中每個單獨數字的輪廓 # 從左到右排序輪廓 digitCnts = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE) digitCnts = imutils.grab_contours(digitCnts) digitCnts = contours.sort_contours(digitCnts, method='left-to-right')[0] # 遍歷數字輪廓 for c in digitCnts:# 計算每個單獨數字的邊界框# 提取數字，縮放以擁有和參考OCR-A字體模板圖像相同的大小(x, y, w, h) = cv2.boundingRect(c)roi = group[y:y + h, x:x + w]roi = cv2.resize(roi, (57, 88))# 初始化模板匹配分?jǐn)?shù)listscores = []# 遍歷參考數字名和數字ROIfor (digit, digitROI) in digits.items(): # 應用基于相關性的模板匹配，計算分?jǐn)?shù)，更新分?jǐn)?shù)list # apply correlation-based template matching, take the # score, and update the scores list result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF) (_, score, _, _) = cv2.minMaxLoc(result) scores.append(score)# 數字ROI的分類將取 模板匹配分?jǐn)?shù)中分?jǐn)?shù)最大的參考數字# the classification for the digit ROI will be the reference# digit name with the *largest* template matching scoregroupOutput.append(str(np.argmax(scores))) # 圍繞每組畫一個矩形，并以紅色文本標識圖像上的信用卡號 # 繪制每組的數字識別分類結果 cv2.rectangle(image, (gX - 5, gY - 5), (gX + gW + 5, gY + gH + 5), (0, 0, 255), 2) cv2.putText(image, ''.join(groupOutput), (gX, gY - 15),cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 0, 255), 2) # 更新輸出數字分組列表 # Pythonic的方法是使用extend函數，它將iterable對象的每個元素（本例中為列表）追加到列表的末尾 output.extend(groupOutput)# 顯示檢測到的信用卡類型和卡號到屏幕上print('Credit Card Type: {}'.format(FIRST_NUMBER[output[0]]))print('Credit Card #: {}'.format(''.join(output)))cv2.imshow('Image', image)cv2.waitKey(0)

參考 https://www.pyimagesearch.com/2017/07/17/credit-card-ocr-with-opencv-and-python/
