發現pyautocad模塊：可以用python控制autocad的包。今天把文檔中的重點內容摘錄出來，以后繪圖、計算大工程量、或者識別施工圖的時候時候也許可以用到。

一、連接cad

pyautocad包可以用任何版本的cad進行操作，實際上接口都是一樣的。文檔中首先給出連接cad的代碼：

from pyautocad import Autocad, APointacad = Autocad(create_if_not_exists=True)acad.prompt('Hello, Autocad from Pythonn')print acad.doc.Name

第一行：自動連接上cad，只要cad是開著的，就創建了一個<pyautocad.api.Autocad> 對象。這個對象連接最近打開的cad文件。

如果此時還沒有打開cad，將會創建一個新的dwg文件，并自動開啟cad軟件（貼心）

第二行：acad.prompt() 用來在cad控制臺中打印文字

第三行：acad.doc.Name儲存著cad最近打開的圖形名

二、ActiveX interface（這個到底是什么東西）

可以利用ActiveX interface，python中儲存的autocad對象中保存了一些可以簡化操作的自動化操作（可以迭代對象、搜索對象等等）

三、用acad.model 對象繪制簡單圖形

acad.model對象是用來在圖形中添加圖元的,先來做一個簡單的功能，在兩點之間畫線，以一個點為圓心畫圓

# 已經導入 APoint 類p1 = APoint(0, 0)p2 = APoint(50, 25)for i in range(5): text = acad.model.AddText(u’Hi %s!’ % i, p1, 2.5) acad.model.AddLine(p1, p2) acad.model.AddCircle(p1, 10) p1.y += 10

1、循環中的第一行用于添加一個Text，參數：（u’%s’ % text, x, y）

如果后面不需要操作AddText對象的話，只是實現在cad中創建一個Text并不一定要創建變量，直接調用acad.model.AddText()方法就可以做到了。

2、acad.model.AddCircle(p1, 10) 畫圓，同理

3、可以嘗試更多的 addXxxx 方法，由于文檔中并沒有寫輸入變量究竟是什么，慢慢嘗試吧

嘗試過可以使用的：addPolyLine(

練練手：

用遞歸程序?qū)懸粋€在cad中畫一個螺旋圖，寫的有點??攏?/p>

from pyautocad import Autocad, APointacad = Autocad(create_if_not_exists = True)p = APoint(5, 0)def recur(p, step, layer): if layer == 50: return p2 = next_p(p, layer, step) acad.model.AddLine(p, p2) layer += 1 step += 5 print step recur(p2, step, layer)def next_p(p, i, step): x = p.x y = p.y if i % 4 == 0: x += step elif i % 4 == 1: y += step elif i % 4 == 2: x -= step elif i % 4 == 3: y -= step return APoint(x, y)if __name__ == ’__main__’: recur(p, 0, 0)

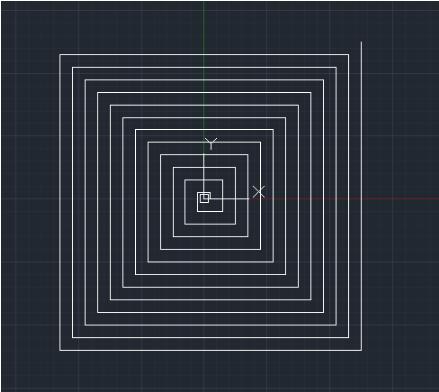

畫出來是這個樣子的，還是挺好玩的

四、遍歷cad圖形對象以及訪問/修改對象屬性

基本的遍歷圖形中所有圖元的方法：

for obj in acad.iter_objects(): print obj.ObjectName # ObjectName 可以打印出對象的類型

想要按類型查找出所有某種圖元(如所有Text對象）：

for text in acad.iter_objects(’Text’): print text.TextString, text.InsertionPoint

或者也可以在類型選擇時填入多種類型，如：

for obj in acad.iter_objects([’Text’, ’Line’]): print obj.ObjectName

pyautocad還提供了一個比較

*文檔中特地說明：按照類型查找可以混淆大小寫，也可以只輸入類型的一部分，比如查找”te”類型就可以自動匹配到text類型，輸入”li“就自動匹配到Ellipse和Line類型，挺方便的吧~

訪問對象的屬性

以下內容文檔中貌似沒有寫，探究一下：

用dir（text）可以得出很多text下的屬性和方法：

# 屬性/方法 第一種形式（可以直接調用）AddRefApplicationArrayPolarArrayRectangularAttachmentPointBackgroundFillCopyDatabaseDeleteDocumentDrawingDirectionEntityNameEntityTransparencyEntityTypeEraseFieldCodeGetBoundingBoxGetExtensionDictionaryGetIDsOfNamesGetTypeInfoGetTypeInfoCountGetXDataHandleHasExtensionDictionaryHeightHighlightHyperlinksInsertionPointIntersectWithInvokeLayerLineSpacingDistanceLineSpacingFactorLineSpacingStyleLinetypeLinetypeScaleLineweightMaterialMirrorMirror3DMoveNormalObjectIDObjectID32ObjectNameOwnerIDOwnerID32PlotStyleNameQueryInterfaceReleaseRotateRotate3DRotationScaleEntitySetXDataStyleNameTextStringTransformByTrueColorUpdateVisibleWidth# 屬性/方法 第二種形式_AddRef_GetIDsOfNames_GetTypeInfo_IAcadEntity__com_ArrayPolar_IAcadEntity__com_ArrayRectangular_IAcadEntity__com_Copy_IAcadEntity__com_GetBoundingBox_IAcadEntity__com_Highlight_IAcadEntity__com_IntersectWith_IAcadEntity__com_Mirror_IAcadEntity__com_Mirror3D_IAcadEntity__com_Move_IAcadEntity__com_Rotate_IAcadEntity__com_Rotate3D_IAcadEntity__com_ScaleEntity_IAcadEntity__com_TransformBy_IAcadEntity__com_Update_IAcadEntity__com__get_EntityName_IAcadEntity__com__get_EntityTransparency_IAcadEntity__com__get_EntityType_IAcadEntity__com__get_Hyperlinks_IAcadEntity__com__get_Layer_IAcadEntity__com__get_Linetype_IAcadEntity__com__get_LinetypeScale_IAcadEntity__com__get_Lineweight_IAcadEntity__com__get_Material_IAcadEntity__com__get_PlotStyleName_IAcadEntity__com__get_TrueColor_IAcadEntity__com__get_Visible_IAcadEntity__com__get_color_IAcadEntity__com__set_EntityTransparency_IAcadEntity__com__set_Layer_IAcadEntity__com__set_Linetype_IAcadEntity__com__set_LinetypeScale_IAcadEntity__com__set_Lineweight_IAcadEntity__com__set_Material_IAcadEntity__com__set_PlotStyleName_IAcadEntity__com__set_TrueColor_IAcadEntity__com__set_Visible_IAcadEntity__com__set_color_IAcadMText__com_FieldCode_IAcadMText__com__get_AttachmentPoint_IAcadMText__com__get_BackgroundFill_IAcadMText__com__get_DrawingDirection_IAcadMText__com__get_Height_IAcadMText__com__get_InsertionPoint_IAcadMText__com__get_LineSpacingDistance_IAcadMText__com__get_LineSpacingFactor_IAcadMText__com__get_LineSpacingStyle_IAcadMText__com__get_Normal_IAcadMText__com__get_Rotation_IAcadMText__com__get_StyleName_IAcadMText__com__get_TextString_IAcadMText__com__get_Width_IAcadMText__com__set_AttachmentPoint_IAcadMText__com__set_BackgroundFill_IAcadMText__com__set_DrawingDirection_IAcadMText__com__set_Height_IAcadMText__com__set_InsertionPoint_IAcadMText__com__set_LineSpacingDistance_IAcadMText__com__set_LineSpacingFactor_IAcadMText__com__set_LineSpacingStyle_IAcadMText__com__set_Normal_IAcadMText__com__set_Rotation_IAcadMText__com__set_StyleName_IAcadMText__com__set_TextString_IAcadMText__com__set_Width_IAcadObject__com_Delete_IAcadObject__com_Erase_IAcadObject__com_GetExtensionDictionary_IAcadObject__com_GetXData_IAcadObject__com_SetXData_IAcadObject__com__get_Application_IAcadObject__com__get_Database_IAcadObject__com__get_Document_IAcadObject__com__get_Handle_IAcadObject__com__get_HasExtensionDictionary_IAcadObject__com__get_ObjectID_IAcadObject__com__get_ObjectID32_IAcadObject__com__get_ObjectName_IAcadObject__com__get_OwnerID_IAcadObject__com__get_OwnerID32_IDispatch__com_GetIDsOfNames_IDispatch__com_GetTypeInfo_IDispatch__com_GetTypeInfoCount_IDispatch__com_Invoke_IUnknown__com_AddRef_IUnknown__com_QueryInterface_IUnknown__com_Release_Invoke_QueryInterface_Release__class____cmp____com_interface____ctypes_from_outparam____del____delattr____dict____doc____eq____format____getattr____getattribute____hash____init____map_case____metaclass____module____new____nonzero____reduce____reduce_ex____repr____setattr____setstate____sizeof____str____subclasshook____weakref___b_base__b_needsfree__case_insensitive__compointer_base__get_value_idlflags__iid__invoke_methods__needs_com_addref__objects_type_colorfrom_paramvalue

這些cad圖元的屬性和方法是分明存在的，但是應該怎么才能get或者set這些屬性呢？

可以看到形如“_IAcadMText__com__set_Width”的私有屬性（現在我也不知道這些屬性能夠怎么利用，也許這個是句柄？？不懂）。但是所有這些屬性中，可以直接調用的方法中大部分（在代碼區里的第一類公有屬性中）是可以與之匹配的。

這些公有屬性應該是可以調用的，下面是一些例子：

1、調用move方法

text.move(APoint(0,0), APoint(100,100)) #( 原點，相對原點的位置)

用這行代碼就可以將所有的text對象向右、向上平移100個單位

2、訪問layer屬性（setter、getter）

print text.layer # 0

就提取出了text.layer的值，如果想要改變text對象的layer，直接賦值即可（給layer變量復制的layer名字必須已經存在，否則會報錯）

text.layer = 'new layer'print text.layer# new layer

3、提取PolyLine的各個頂點（很有用）

# for item in acad.iter_objects('PolyLine'): print item.Coordinates’’’(-462.01707322354014, 719.8251441314151, 207.17175903027055, 1056.4031530064085, 389.6778054895749, 574.9096117303479, -143.80140284041954, 434.6687742615859, -326.30744929972207, -60.84885181138725, -564.9692056597924, 308.45202158973643, -327.4641724567995, 461.94033545845366, -593.0470534647193, 546.8614421365228, -616.4452718779175, 803.9696476627087)’’’# 第1、2個元素構成第一個坐標， 3、4個元素構成第二個坐標

以上操作證明了確實可以通過調用對象的公有屬性來操作cad中的對象，但是麻煩的是，由于這些方法都是ctype的，dir()這些方法無法得知具體應該輸入那些參數和參數的類型，有待解決…

如果實在沒有找到這些方法的文檔說明，就只好一個一個試出來使用方法了

（補充：help(obj) 可以得到一些信息，但是好像還是沒有參數類型信息。只能得到哪些obj的屬性可以set，哪些可以get等等）
