.NET Core 分布式任務調度ScheduleMaster詳解
目錄
- 1.什么是ScheduleMaster
- 2.使用ScheduleMaster
- 1.配置Http調度任務
- 2.配置程序集調度任務
- 3.使用Api接入任務
- 1.API Server 對接流程
- 2.創建程序集任務
- 3.創建HTTP任務
- 4.創建延時任務
- 4.框架簡單分析
- 1.全局設計
- 2.Master和Work分析
1.什么是ScheduleMaster
ScheduleMaster是分布式任務調度系統,是國內的一位開發者寫的。簡稱：集中任務調度系統，最簡單的理解ScheduleMaster，就是對不同的系統里面的調度任務做統一管理的框架。

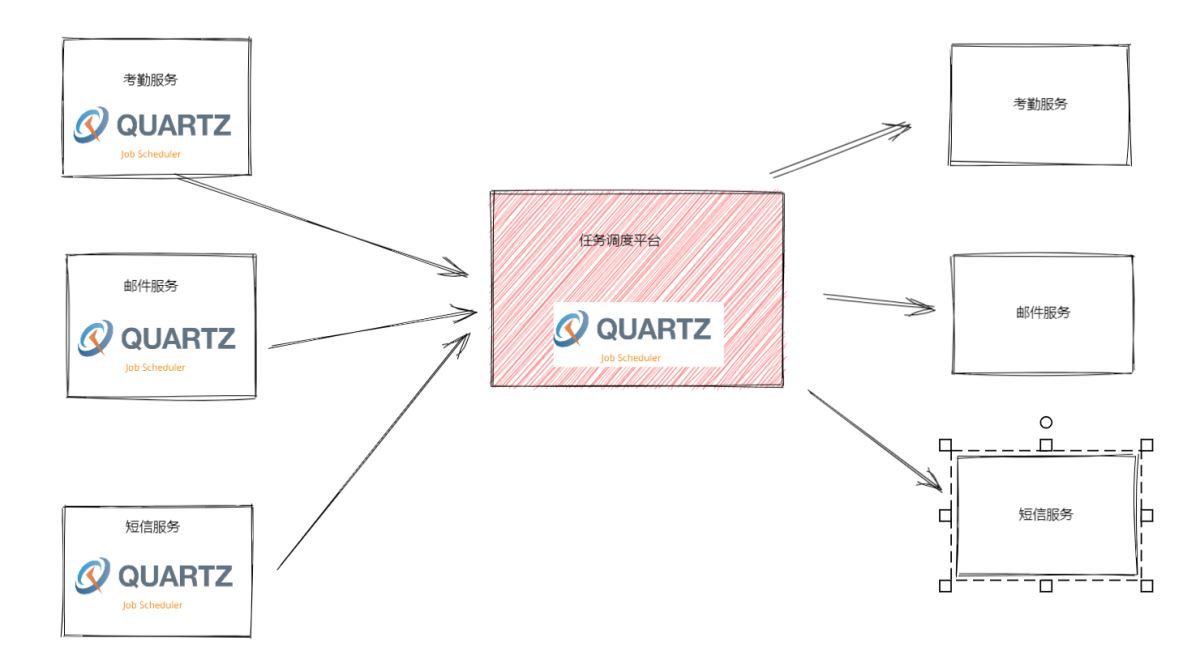

例如我們現在有多個系統，每個系統針對自己處理不同的業務場景。衍生出自己的調度任務，想象一下，如果每個系統人為去維護，那隨著調度任務越來越多，人是崩潰的吧，可見維護和技術成本是巨大的，這時我們需要選擇分布式任務系統框架做統一的管理
當然有目前有很多相對優秀分布式任務系統框架，我們主要學習 ScheduleMaster
2.使用ScheduleMaster

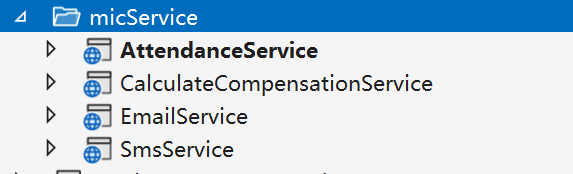

1.首先我們需要使用NET Core web Api創建幾個模擬的微服務，分別為 考勤、算薪、郵件、短信
2.下載開源的ScheduleMaster，并且使用ScheduleMaster調度我們的微服務接口
- sqlserver："Persist Security Info = False; User ID =sa; Password =123456; Initial Catalog =schedule_master; Server =."
- postgresql："Server=localhost;Port=5432;Database=schedule_master;User Id=postgres;Password=123456;Pooling=true;MaxPoolSize=20;"
- mysql："Data Source=localhost;Database=schedule_master;User ID=root;Password=123456;pooling=true;CharSet=utf8mb4;port=3306;sslmode=none;TreatTinyAsBoolean=true"
修改Host的配置文件和支持的數據庫,框架默認使用Mysql
修改Web的配置文件和支持的數據庫,框架默認使用Mysql

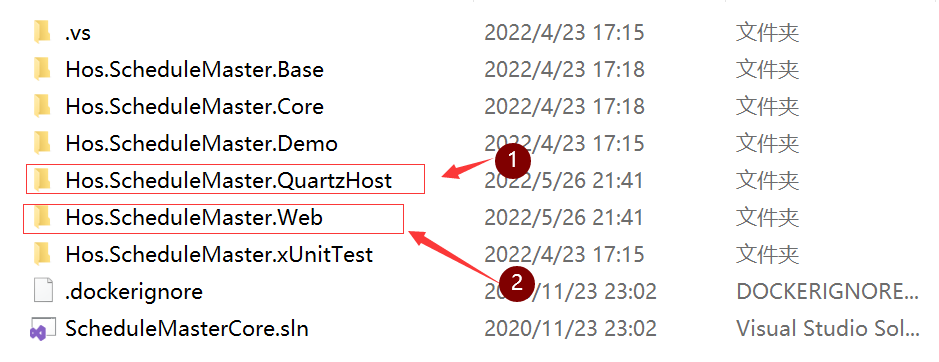

3.進入Hos.ScheduleMaster.Web項目的發布目錄，dotnet Hos.ScheduleMaster.Web.dll啟動項目 ，此時會生成數據庫
登錄賬號：admin
密碼：111111
4.進入Hos.ScheduleMaster.QuartzHost項目的發布目錄,執行命令，啟動項目
dotnet Hos.ScheduleMaster.QuartzHost.dll --urls http://*:30003
1.配置Http調度任務

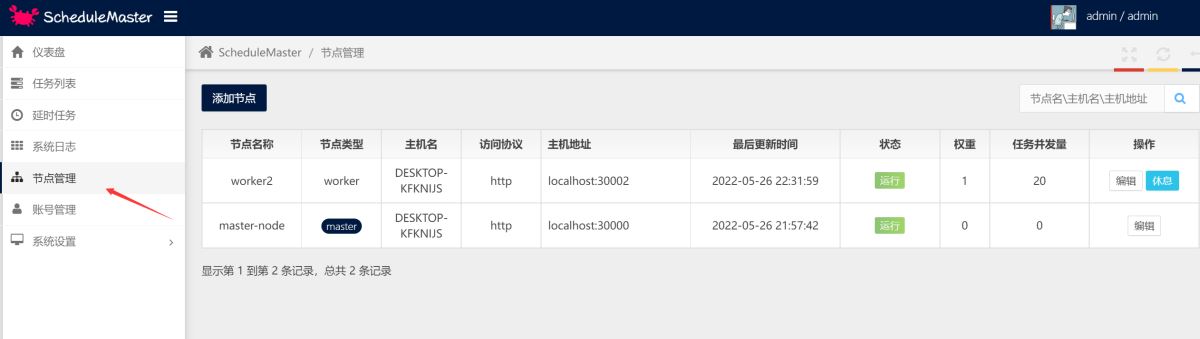

5.準備就緒后，使用后臺查看節點管理，可以看到web主節點30000和任務調度的接口30002已經在運行

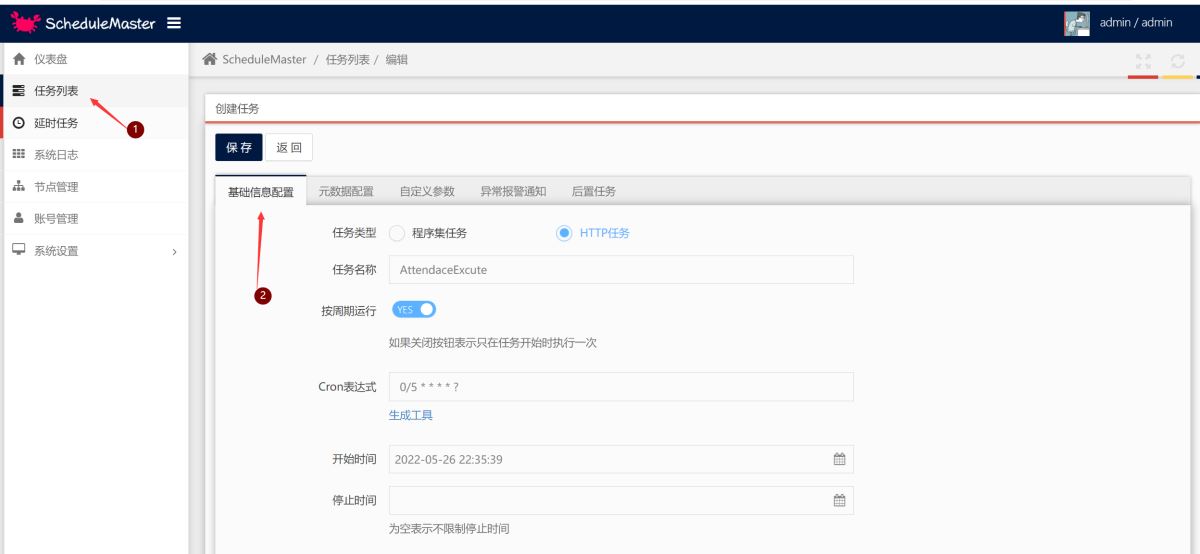

6.使用任務列表菜單，創建定時調度任務，配置基礎信息和元數據配置，然后點擊保存就開始執行任務
2.配置程序集調度任務
1.創建一個類庫，安裝ScheduleMaster庫， 創建一個類繼承TaskBase，實現抽象方法，然后編譯程序集
namespace TaskExcuteService{ class AssemblyTask : TaskBase {public override void Run(TaskContext context){ context.WriteLog("程序集任務");} }}2.找到debug目錄，去掉Base程序集，然后添加為壓縮文件
3.在web界面找到任務配置，選擇程序集進行基本配置，配置元數據，輸入程序集名稱，然后輸入類，并將程序集上傳，保存就可以運行了
3.使用Api接入任務
為了方便業務系統更好的接入調度系統，ScheduleMaster創建任務不僅可以在控制臺中實現，系統也提供了WebAPI供業務系統使用代碼接入，這種方式對延時任務來說尤其重要。
1.API Server 對接流程
- 在控制臺中創建好專用的API對接用戶賬號。
- 使用對接賬號的用戶名設置為http header中的
ms_auth_user值。 - 使用經過哈希運算過的秘鑰設置為http header中的
ms_auth_secret值，計算規則：按{用戶名}{hash(密碼)}{用戶名}的格式拼接得到字符串str，然后再對str做一次hash運算即得到最終秘鑰，hash函數是小寫的32位MD5算法。 - 使用form格式發起http調用，如果非法用戶會返回401-Unauthorized。
HttpClient client = new HttpClient();client.DefaultRequestHeaders.Add("ms_auth_user", "admin");client.DefaultRequestHeaders.Add("ms_auth_secret", SecurityHelper.MD5($"admin{SecurityHelper.MD5("111111")}}admin"));所有接口采用統一的返回格式，字段如下：
2.創建程序集任務
使用API創建任務的方式不支持上傳程序包，所以在任務需要啟動時要確保程序包已通過其他方式上傳，否則會啟動失敗。
- 接口地址：
http://yourip:30000/api/task/create - 請求類型：
POST - 參數格式：
application/x-www-form-urlencoded - 返回結果：創建成功返回任務id
- 參數列表：
ScheduleParam：
HttpClient client = new HttpClient();List<KeyValuePair<string, string>> args = new List<KeyValuePair<string, string>>();args.Add(new KeyValuePair<string, string>("MetaType", "1"));args.Add(new KeyValuePair<string, string>("RunLoop", "true"));args.Add(new KeyValuePair<string, string>("CronExpression", "33 0/8 * * * ?"));args.Add(new KeyValuePair<string, string>("Remark", "By Xunit Tester Created"));args.Add(new KeyValuePair<string, string>("StartDate", DateTime.Today.ToString("yyyy-MM-dd HH:mm:ss")));args.Add(new KeyValuePair<string, string>("Title", "程序集接口測試任務"));args.Add(new KeyValuePair<string, string>("AssemblyName", "Hos.ScheduleMaster.Demo"));args.Add(new KeyValuePair<string, string>("ClassName", "Hos.ScheduleMaster.Demo.Simple"));args.Add(new KeyValuePair<string, string>("CustomParamsJson", "[{\"ParamKey\":\"k1\",\"ParamValue\":\"1111\",\"ParamRemark\":\"r1\"},{\"ParamKey\":\"k2\",\"ParamValue\":\"2222\",\"ParamRemark\":\"r2\"}]"));args.Add(new KeyValuePair<string, string>("Keepers", "1"));args.Add(new KeyValuePair<string, string>("Keepers", "2"));//args.Add(new KeyValuePair<string, string>("Nexts", ""));//args.Add(new KeyValuePair<string, string>("Executors", ""));HttpContent reqContent = new FormUrlEncodedContent(args);var response = await client.PostAsync("http://localhost:30000/api/Task/Create", reqContent);var content = await response.Content.ReadAsStringAsync();Debug.WriteLine(content);3.創建HTTP任務
- 接口地址：
http://yourip:30000/api/task/create - 請求類型：
POST - 參數格式：
application/x-www-form-urlencoded - 返回結果：創建成功返回任務id
- 參數列表：
HttpClient client = new HttpClient();List<KeyValuePair<string, string>> args = new List<KeyValuePair<string, string>>();args.Add(new KeyValuePair<string, string>("MetaType", "2"));args.Add(new KeyValuePair<string, string>("RunLoop", "true"));args.Add(new KeyValuePair<string, string>("CronExpression", "22 0/8 * * * ?"));args.Add(new KeyValuePair<string, string>("Remark", "By Xunit Tester Created"));args.Add(new KeyValuePair<string, string>("StartDate", DateTime.Today.ToString("yyyy-MM-dd HH:mm:ss")));args.Add(new KeyValuePair<string, string>("Title", "Http接口測試任務"));args.Add(new KeyValuePair<string, string>("HttpRequestUrl", "http://localhost:56655/api/1.0/value/jsonpost"));args.Add(new KeyValuePair<string, string>("HttpMethod", "POST"));args.Add(new KeyValuePair<string, string>("HttpContentType", "application/json"));args.Add(new KeyValuePair<string, string>("HttpHeaders", "[]"));args.Add(new KeyValuePair<string, string>("HttpBody", "{ \"Posts\": [{ \"PostId\": 666, \"Title\": \"tester\", \"Content\":\"testtesttest\" }], \"BlogId\": 111, \"Url\":\"qweqrrttryrtyrtrtrt\" }"));HttpContent reqContent = new FormUrlEncodedContent(args);var response = await client.PostAsync("http://localhost:30000/api/Task/Create", reqContent);var content = await response.Content.ReadAsStringAsync();Debug.WriteLine(content);4.創建延時任務
- 接口地址：
http://yourip:30000/api/delaytask/create - 請求類型：
POST - 參數格式：
application/x-www-form-urlencoded - 返回結果：創建成功返回任務id
- 參數列表：
for (int i = 0; i < 5; i++){ int rndNum = new Random().Next(20, 500); List<KeyValuePair<string, string>> args = new List<KeyValuePair<string, string>>(); args.Add(new KeyValuePair<string, string>("SourceApp", "TestApp")); args.Add(new KeyValuePair<string, string>("Topic", "TestApp.Trade.TimeoutCancel")); args.Add(new KeyValuePair<string, string>("ContentKey", i.ToString())); args.Add(new KeyValuePair<string, string>("DelayTimeSpan", rndNum.ToString())); args.Add(new KeyValuePair<string, string>("DelayAbsoluteTime", DateTime.Now.AddSeconds(rndNum).ToString("yyyy-MM-dd HH:mm:ss"))); args.Add(new KeyValuePair<string, string>("NotifyUrl", "http://localhost:56655/api/1.0/value/delaypost")); args.Add(new KeyValuePair<string, string>("NotifyDataType", "application/json")); args.Add(new KeyValuePair<string, string>("NotifyBody", "{ \"Posts\": [{ \"PostId\": 666, \"Title\": \"tester\", \"Content\":\"testtesttest\" }], \"BlogId\": 111, \"Url\":\"qweqrrttryrtyrtrtrt\" }")); HttpContent reqContent = new FormUrlEncodedContent(args); var response = await client.PostAsync("http://localhost:30000/api/DelayTask/Create", reqContent); var content = await response.Content.ReadAsStringAsync(); Debug.WriteLine(content);}4.框架簡單分析
1.全局設計
根據官網的設計圖，以及操作的流程，簡單總結一下任務全局流程為客戶端—–>master——>work—–>執行任務。從大的架構方向的思想就是，將原有單個服務中業務和任務調度混合的方式做一些改變，使業務和調度分離，專門把任務調度部分剝離出來，作為一個獨立的進程，來統一調用和管理任務，而原有服務只做業務處理。
2.Master和Work分析

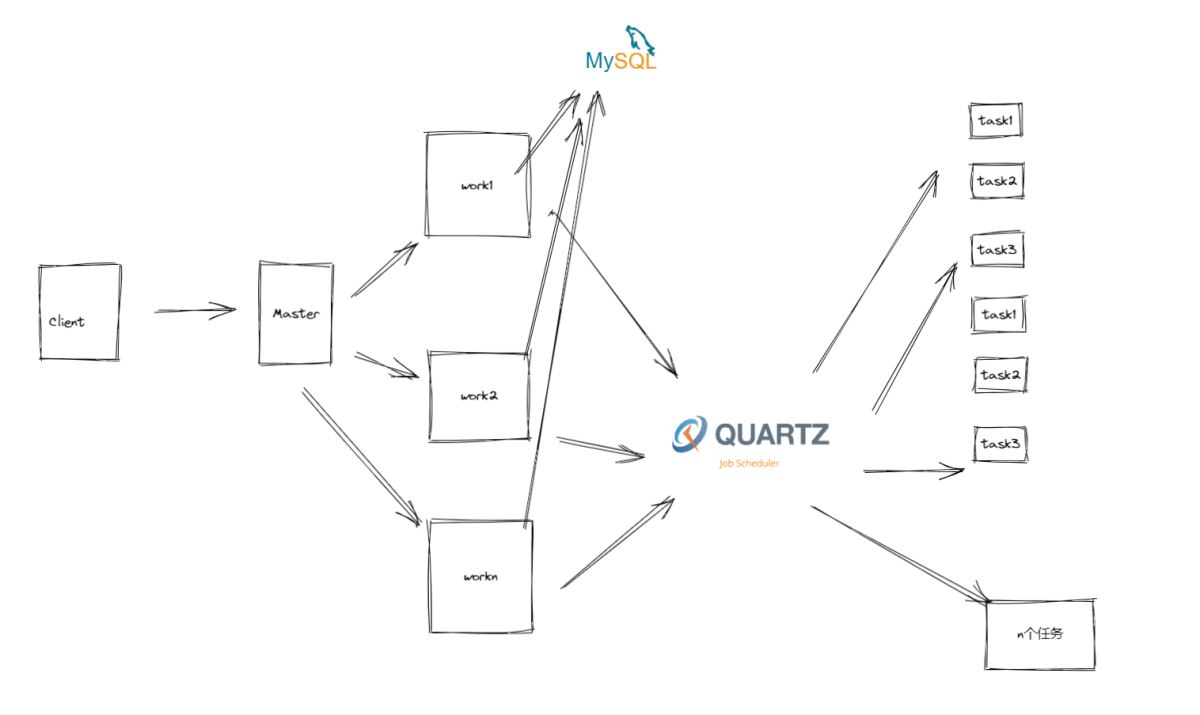

我們主要從主節點，從節點，數據表這幾個方面來簡單分析，整個業務的時序流程，從本質來看并不復雜master和Work之間的關系是相互配合的，可能乍一看下面整個圖有點混亂，下面來解釋一下，其實Master節點將任務添加到數據中，然后work節點，去從對應的數據表中取出任務數據，然后根據任務對應的配置，生成配置信息，調用Quartz執行任務，這就是我們整個框架中最核心的業務。
當然master和work除了主要承載了整個管理系統的UI可視化、后臺業務操作、任務執行之外，如果從細節以及實現方式來說主要做了以下事情：
Master
- 1.分配任務執行和選擇節點
- 2.對work節點進行健康檢查，對任務進行故障轉移
Work
- 1.取出任務配置信息
- 2.使用Quartz根據配置運行任務
- 3.使用反射調用程序集
- 4.使用httpclient調用http 接口
到此這篇關于分布式任務調度ScheduleMaster的文章就介紹到這了,更多相關分布式任務調度ScheduleMaster內容請搜索以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持！
