最近項目中需要對mesh做一個色彩映射，無意間發現vtk的封裝庫pyvista相當好用，就試了試，在此做一個總結。

PyVista簡介PyVista是什么

PyVista 是一個：

VTK for humans”， 可視化工具包(VTK)的高級API 空間數據的網格數據結構與濾波方法 使3D繪圖更加簡單，可用于大型/復雜數據的圖像化

PyVista(以前的vtki)是可視化工具包(VTK)的一個助手模塊，它采用了一種不同的方法，通過NumPy和直接數組訪問與VTK進行接口。這個包提供了一個python化的、文檔化良好的接口，展示了VTK強大的可視化后端，以方便對空間引用的數據集進行快速原型化、分析和可視化集成。

該模塊可用于演示文稿和研究論文的科學繪圖，以及其他依賴網格的Python模塊的支持模塊。

參考：https://docs.pyvista.org/index.html

github

官方教程

pyvista和其他3D可視化工具比較

參考：https://github.com/pyvista/pyvista/issues/146

pyvista使用安裝

pip install pyvista -i https://pypi.tuna.tsinghua.edu.cn/simpleI/O讀取及可視化

mesh類型

pyvista支持讀取大多數常見的mesh文件類型，比如PLY，VTK，STL ,OBJ ,BYU 等，一些不常見的mesh文件類型，比如FEniCS/Dolfin_ XML format

（很遺憾，pyvista不支持點云PCD格式，不過可以通過pcdpy、pclpy、python-pcl等庫來讀取pcd文件）

import pyvista as pv# 讀取mesh = pv.read(’pointCloudData/data.vtk’)# 顯示mesh.plot()# 其他類似mesh = pv.read(’pointCloudData/data.ply’)……圖片類型

支持讀取圖片類型數據JPEG, TIFF, PNG等

# 讀取image = pv.read(’my_image.jpg’)# 顯示image.plot(rgb=True, cpos='xy')# 其余圖片類型類似……mesh彩色映射

項目中需要用到根據高度來對mesh進行彩色映射，在pyvista中大概有四種方法

自定義

代碼

import pyvista as pvimport matplotlib.pyplot as pltfrom matplotlib.colors import ListedColormapimport numpy as npdef mesh_cmp_custom(mesh, name): ''' 自定義色彩映射 :param mesh: 輸入mesh :param name: 比較數據的名字 :return: ''' pts = mesh.points mesh[name] = pts[:, 1] # Define the colors we want to use blue = np.array([12 / 256, 238 / 256, 246 / 256, 1]) black = np.array([11 / 256, 11 / 256, 11 / 256, 1]) grey = np.array([189 / 256, 189 / 256, 189 / 256, 1]) yellow = np.array([255 / 256, 247 / 256, 0 / 256, 1]) red = np.array([1, 0, 0, 1]) c_min = mesh[name].min() c_max = mesh[name].max() c_scale = c_max - c_min mapping = np.linspace(c_min, c_max, 256) newcolors = np.empty((256, 4)) newcolors[mapping >= (c_scale * 0.8 + c_min)] = red newcolors[mapping < (c_scale * 0.8 + c_min)] = grey newcolors[mapping < (c_scale * 0.55 + c_min)] = yellow newcolors[mapping < (c_scale * 0.3 + c_min)] = blue newcolors[mapping < (c_scale * 0.1 + c_min)] = black # Make the colormap from the listed colors my_colormap = ListedColormap(newcolors) mesh.plot(scalars=name, cmap=my_colormap)if __name__ == ’__main__’: mesh = pv.read(’pointCloudData/1.ply’) mesh_cmp_custom(mesh, ’y_height’)

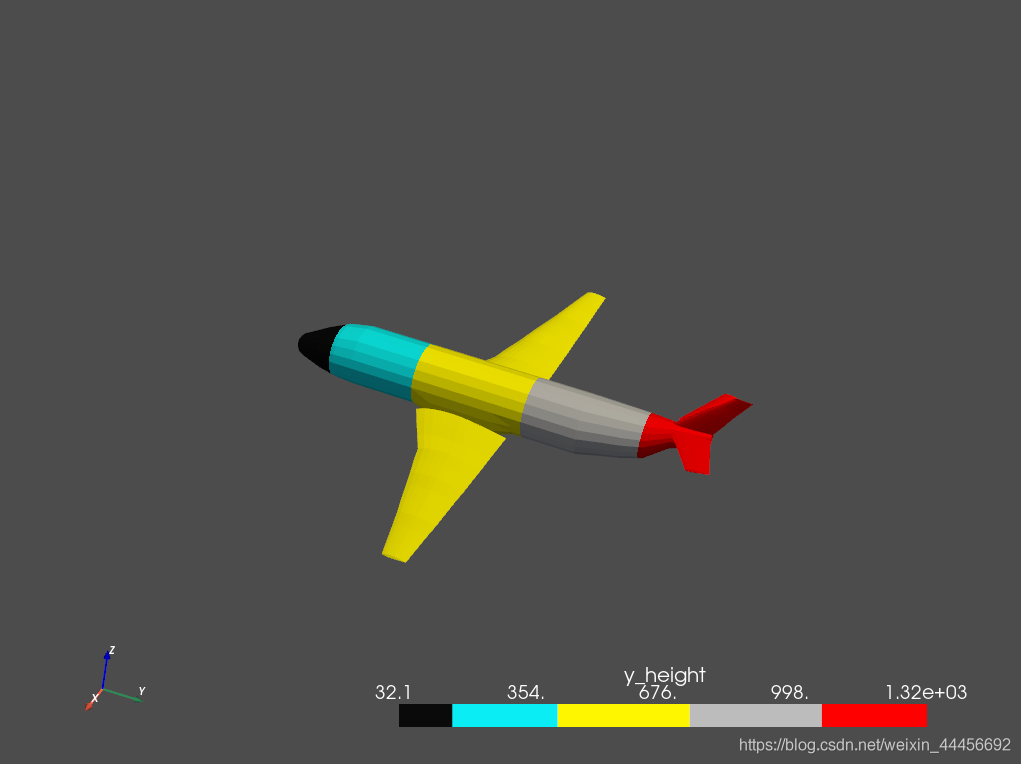

效果：

使用pyvista自帶的cmp

函數mesh.plot(scalars=name, cmap=’viridis_r’)

其中cmap支持的樣式：

‘Accent’, ‘Accent_r’, ‘Blues’, ‘Blues_r’, ‘BrBG’, ‘BrBG_r’, ‘BuGn’, ‘BuGn_r’, ‘BuPu’, ‘BuPu_r’, ‘CMRmap’, ‘CMRmap_r’, ‘Dark2’, ‘Dark2_r’, ‘GnBu’, ‘GnBu_r’, ‘Greens’, ‘Greens_r’, ‘Greys’, ‘Greys_r’, ‘OrRd’, ‘OrRd_r’, ‘Oranges’, ‘Oranges_r’, ‘PRGn’, ‘PRGn_r’, ‘Paired’, ‘Paired_r’, ‘Pastel1’, ‘Pastel1_r’, ‘Pastel2’, ‘Pastel2_r’, ‘PiYG’, ‘PiYG_r’, ‘PuBu’, ‘PuBuGn’, ‘PuBuGn_r’, ‘PuBu_r’, ‘PuOr’, ‘PuOr_r’, ‘PuRd’, ‘PuRd_r’, ‘Purples’, ‘Purples_r’, ‘RdBu’, ‘RdBu_r’, ‘RdGy’, ‘RdGy_r’, ‘RdPu’, ‘RdPu_r’, ‘RdYlBu’, ‘RdYlBu_r’, ‘RdYlGn’, ‘RdYlGn_r’, ‘Reds’, ‘Reds_r’, ‘Set1’, ‘Set1_r’, ‘Set2’, ‘Set2_r’, ‘Set3’, ‘Set3_r’, ‘Spectral’, ‘Spectral_r’, ‘Wistia’, ‘Wistia_r’, ‘YlGn’, ‘YlGnBu’, ‘YlGnBu_r’, ‘YlGn_r’, ‘YlOrBr’, ‘YlOrBr_r’, ‘YlOrRd’, ‘YlOrRd_r’, ‘afmhot’, ‘afmhot_r’, ‘autumn’, ‘autumn_r’, ‘binary’, ‘binary_r’, ‘bone’, ‘bone_r’, ‘brg’, ‘brg_r’, ‘bwr’, ‘bwr_r’, ‘cividis’, ‘cividis_r’, ‘cool’, ‘cool_r’, ‘coolwarm’, ‘coolwarm_r’, ‘copper’, ‘copper_r’, ‘cubehelix’, ‘cubehelix_r’, ‘flag’, ‘flag_r’, ‘gist_earth’, ‘gist_earth_r’, ‘gist_gray’, ‘gist_gray_r’, ‘gist_heat’, ‘gist_heat_r’, ‘gist_ncar’, ‘gist_ncar_r’, ‘gist_rainbow’, ‘gist_rainbow_r’, ‘gist_stern’, ‘gist_stern_r’, ‘gist_yarg’, ‘gist_yarg_r’, ‘gnuplot’, ‘gnuplot2’, ‘gnuplot2_r’, ‘gnuplot_r’, ‘gray’, ‘gray_r’, ‘hot’, ‘hot_r’, ‘hsv’, ‘hsv_r’, ‘inferno’, ‘inferno_r’, ‘jet’, ‘jet_r’, ‘magma’, ‘magma_r’, ‘nipy_spectral’, ‘nipy_spectral_r’, ‘ocean’, ‘ocean_r’, ‘pink’, ‘pink_r’, ‘plasma’, ‘plasma_r’, ‘prism’, ‘prism_r’, ‘rainbow’, ‘rainbow_r’, ‘seismic’, ‘seismic_r’, ‘spring’, ‘spring_r’, ‘summer’, ‘summer_r’, ‘tab10’, ‘tab10_r’, ‘tab20’, ‘tab20_r’, ‘tab20b’, ‘tab20b_r’, ‘tab20c’, ‘tab20c_r’, ‘terrain’, ‘terrain_r’, ‘turbo’, ‘turbo_r’, ‘twilight’, ‘twilight_r’, ‘twilight_shifted’, ‘twilight_shifted_r’, ‘viridis’, ‘viridis_r’, ‘winter’, ‘winter_r’

代碼

import pyvista as pvdef mesh_cmp(mesh, name): ''' 使用進行plot自帶的色彩映射 :param mesh: 輸入mesh :param name: 比較數據的名字 :return: ''' pts = mesh.points mesh[name] = pts[:, 1] mesh.plot(scalars=name, cmap=’viridis_r’) if __name__ == ’__main__’: mesh = pv.read(’vtkData/airplane.ply’) mesh_cmp(mesh, ’y_height’)

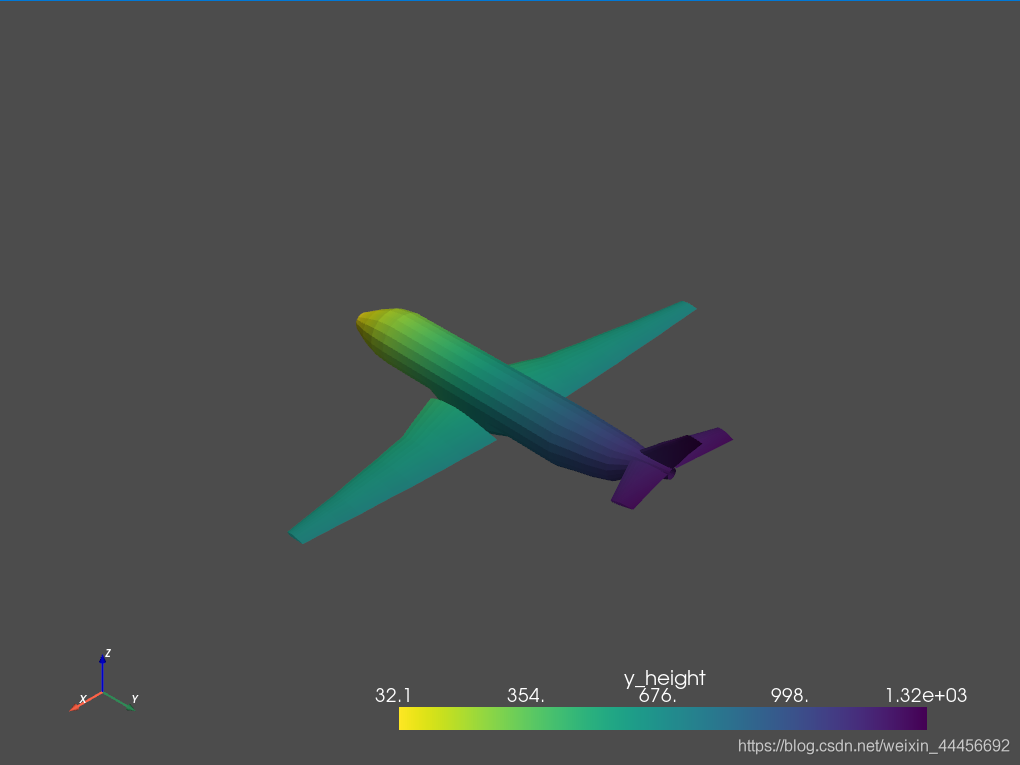

效果

使用Matplotlib的cmp

代碼

import pyvista as pvimport matplotlib.pyplot as pltdef mesh_cmp_mpl(mesh, name): ''' 使用Matplotlib進行色彩映射 :param mesh: 輸入mesh :param name: 比較數據的名字 :return: ''' pts = mesh.points mesh[name] = pts[:, 1] mlp_cmap = plt.cm.get_cmap('viridis', 25) mesh.plot(scalars=name, cmap=mlp_cmap) if __name__ == ’__main__’: mesh = pv.read(’vtkData/airplane.ply’) mesh_cmp_mpl(mesh, ’y_height’)

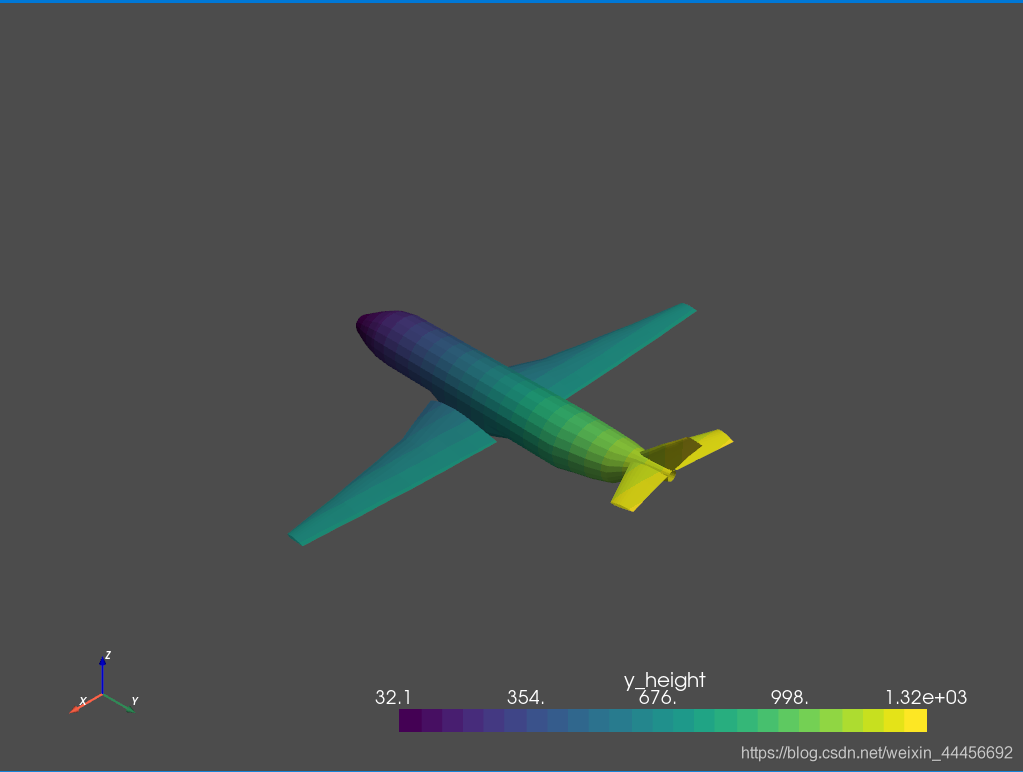

效果

使用colorcet的cmp

需要先安裝colorcet：

pip install colorcet

使用方法和上面幾種方法類似，若想使用colorcet的colormaps中的hot:

mesh.plot(scalars=name, cmap=“hot”)

代碼

def mesh_cmp_colorcet(mesh, name): ''' 使用進行colorcet進行色彩映射 :param mesh: 輸入mesh :param name: 比較數據的名字 :return: ''' pts = mesh.points mesh[name] = pts[:, 1] mesh.plot(scalars=name, cmap=colorcet.fire) if __name__ == ’__main__’: mesh = pv.read(’vtkData/airplane.ply’) mesh_cmp_colorcet(mesh, ’y_height’)

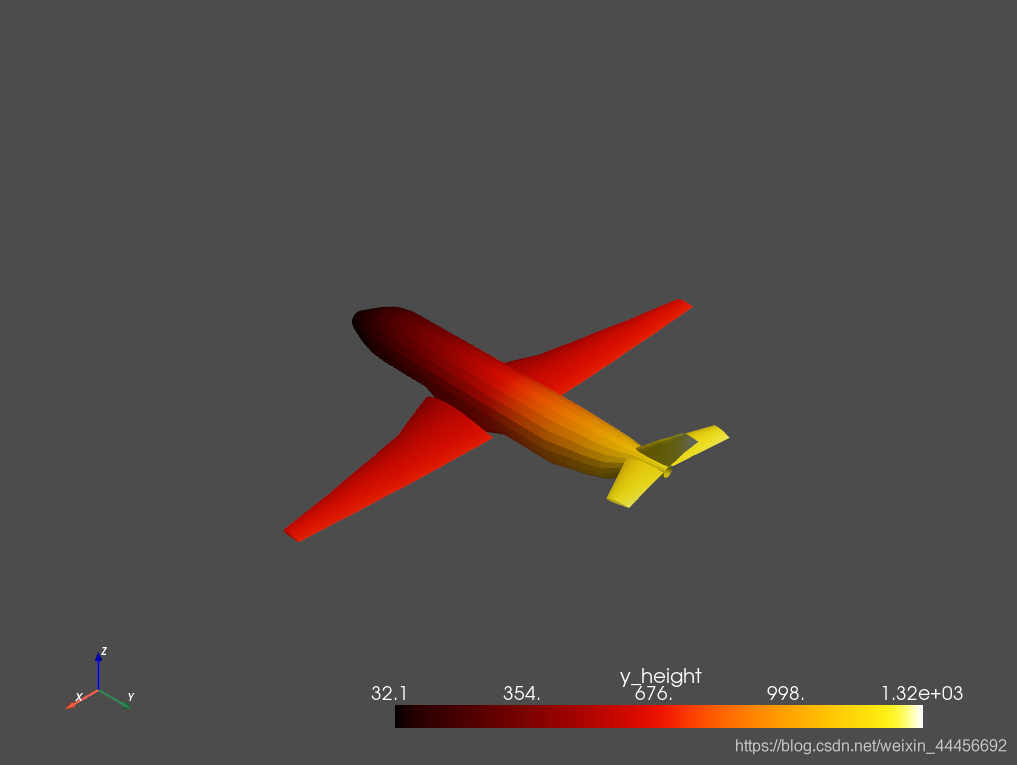

效果：

總結

pyvista相當強大，而且比直接用vtk更加方便（代碼量肉眼可見的降低！）
